2. Проведите проверку цепи возбуждения указателя.
- Если стрелка указателя уровня топлива отклоняется от минимального деления шкалы до максимального и возвращается на минимальное, указатель в порядке. Переходите к п. 3.
- Если стрелка указателя уровня топлива не отклоняется, как указано выше, замените указатель уровня топлива в сборе.
3. Поверните ключ зажигания в положение OFF.
4. Снимите подушку заднего сиденья.
5. Снимите смотровую панель (А) с пола.
*: На рисунке показаны модели KG, KS, KE, KR, KZ.
6. Отсоедините 5-контактный разъем (В) от топливного насоса.
7. Измерьте напряжение между клеммами №1 и №2 5-контактного разъема топливного насоса, повернув ключ зажигания в положение ON (II). Должно быть напряжение аккумулятора.
- Если напряжение в пределах нормы, переходите к п. 8.
- Если напряжение отличается от нормы, проверьте:
- не произошло ли к.з. желтого провода с черной полоской на землю;
- нет ли обрыва в желтом проводе с черной полоской или черном проводе;
- плохое заземление (G551).
8. Поверните ключ зажигания в положение OFF. Выньте предохранитель №9 BACK UP (10 А) из коробки предохранителей/реле под капотом не менее, чем на 30 секунд и поставьте на место.

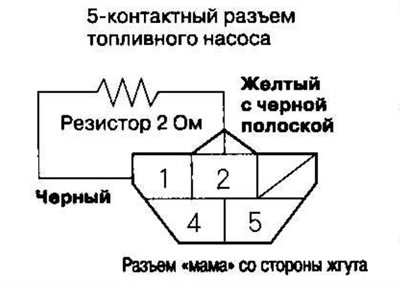

9. Вставьте резистор на 12 Ом между контактами №1 и №2 5-контактного разъема топливного насоса, затем поверните ключ зажигания в положение ON (II).
10. Убедитесь, что стрелка указателя уровня топлива показывает на метку «F».
- Если стрелка указателя не показывает на метку «F», замените указатель уровня топлива.
- Если указатель уровня топлива в порядке, проверьте датчик указателя уровня топлива.
Примечание. При повороте выключателя зажигания в положение OFF стрелка указателя уровня топлива возвращается в нижнюю часть шкалы независимо от уровня топлива.
11. Сбросьте давление топлива.
12. Снимите крышку с наливной горловины топливного бака.
13. Отсоедините быстросъемный штуцер от топливного насоса.

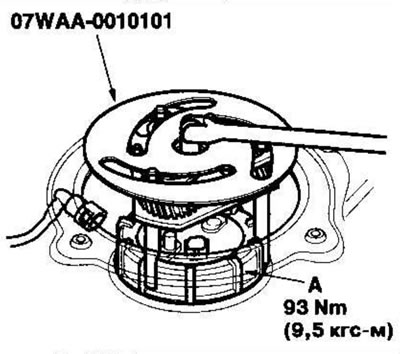

14. При помощи специнструмента ослабьте контргайку (А) и выньте топливный насос в сборе из топливного бака.
*: На рисунке показаны модели KG, KS, KE, KR.
15. Модель KZ: Снимите топливный насос в сборе.
16. Измерьте сопротивление между контактами №1 и №2 в положениях Е (ПУСТОЙ), 1/2 (ПОЛ-БАКА) и F (ПОЛНЫЙ) путем перемещения поплавка. Если измерения не соответствуют значениям таблицы, замените датчик указателя уровня топлива.
За исключением модели KZ:
| Положение поплавка | F | 1/2 | LOW | Е |
| Сопротивление, Ом | 11-13 | 67,6-73,6 | 113,5-121,2 | 130-132 |
Модель KZ:
| Положение поплавка | F | 1/2 | LOW | Е |
| Сопротивление, Ом | 11-13 | 67,6-73,6 | 110,8-116,8 | 130-132 |
Примечание. По завершении поиска и устранения неисправностей выньте предохранитель №9 BACK UP (10 А) ИЗ коробки предохранителей/реле под капотом не менее, чем на 10 секунд, иначе может пройти до 20 минут, прежде чем указатель начнет показывать истинный уровень топлива.
За исключением модели KZ:
Модель KZ:
