Оглавление: За исключением модели KZ: ⇊ Модель KZ ⇊
За исключением модели KZ:
1. Сбросьте давление топлива.
2. Снимите крышку с наливной горловины топливного бака.
3. Откиньте задние сиденья вперед и закатайте ковровое покрытие так, чтобы стала доступна смотровая панель.

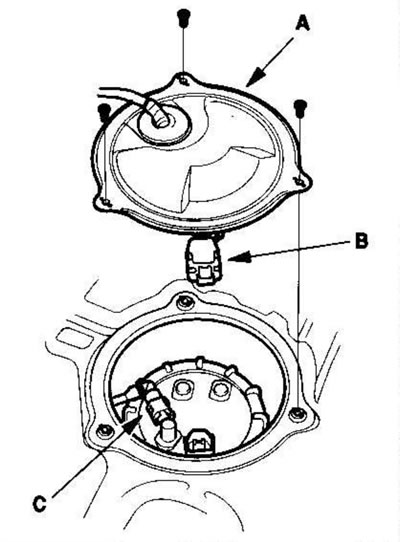

4. Снимите смотровую панель (А) в полу.
*: На рисунке показаны модели KG, KS, KE, KR.
5. Отсоедините 5-контактный разъем (В)от топливного насоса.
6. Отсоедините быстросъемный штуцер (С) от датчика топливного бака.

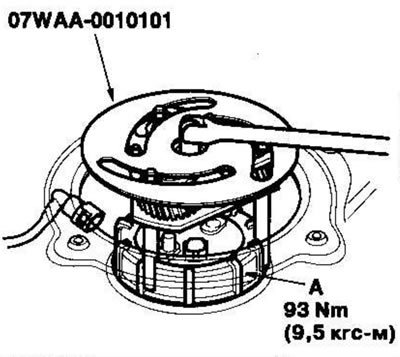

7. При помощи специнструмента ослабьте контргайку (А) датчика топливного бака.
*: На рисунке показаны модели KG, KS, KE, KR.
8. Открутите контргайку (А) и снимите топливный насос в сборе (рисунок в средней колонке вверху).

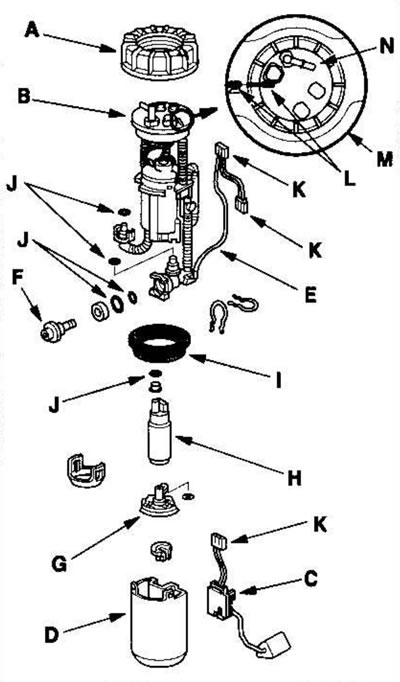

9. Снимите корпус сетчатого фильтра (В), датчик указателя уровня топлива (С), кожух (D), отсоедините жгут электропроводки (Е) и регулятор давления топлива (F).
10. При подсоединении топливного фильтра в сборе убедитесь, что соединение надежное и что всасывающий фильтр (G) плотно зафиксировался на топливном насосе (Н).
11. Установите топливный насос в порядке, обратном снятию, поставив новую прокладку (I) в основание и новые кольцевые уплотнения (J), затем проверьте следующее:
- При подсоединении жгута электропроводки убедитесь, что соединение надежное и что разъем (К) зафиксировался плотно.
- При установке датчика указателя уровня топлива убедитесь, что соединение надежное и что разъем зафиксировался плотно. Не сгибайте и не перекручивайте его чрезмерно.
- При установке топливного насоса в сборе совместите метки (L) на топливном баке (М) и топливном насосе в сборе (N).
Модель KZ
1. Сбросьте давление топлива.
2. Снимите крышку с наливной горловины топливного бака.
3. Откиньте задние сиденья вперед и закатайте ковровое покрытие так, чтобы стала доступна смотровая панель.

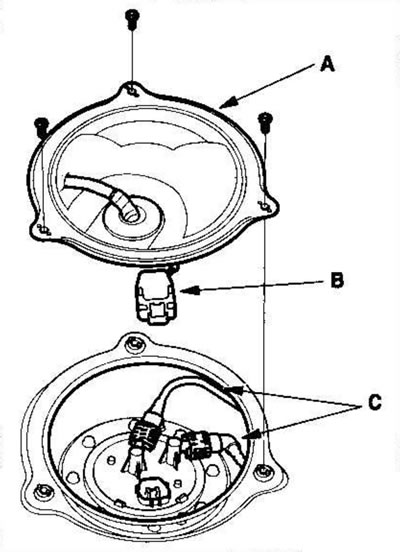

4. Снимите смотровую панель (А) в полу.
5. Отсоедините 5-контактный разъем (В) от топливного насоса.
6. Отсоедините быстросъемный штуцер (С) от датчика топливного бака.

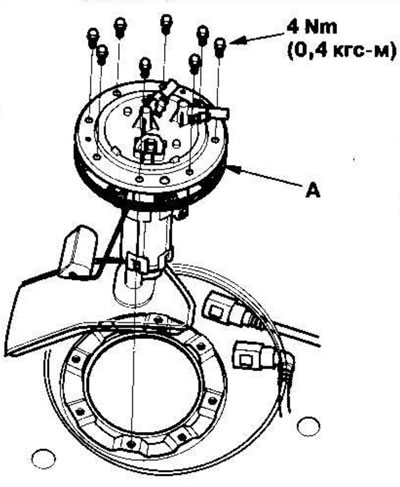

7. Снимите датчик (А) топливного бака.

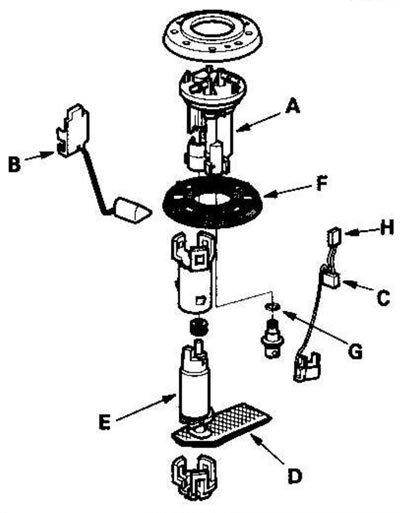

8. Снимите корпус сетчатого фильтра (А), датчик указателя уровня топлива (В), отсоедините жгут электропроводки (С).
9. При подсоединении датчика топливного бака убедитесь, что соединение надежное и что всасывающий фильтр (D) плотно зафиксировался на топливном насосе (Е).
10. Установите датчик в порядке, обратном снятию, поставив новую прокладку (F) в основание и новые кольцевые уплотнения (G), затем проверьте следующее:
- При подсоединении жгута электропроводки убедитесь, что соединение надежное и что разъем (Н) зафиксировался плотно.
- При установке датчика указателя уровня топлива убедитесь, что соединение надежное и что разъем зафиксировался плотно. Не сгибайте и не перекручивайте его чрезмерно.
(Оригинал можно найти на ресурсе hondabook)
