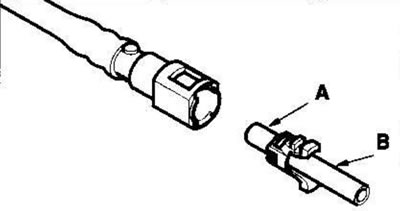

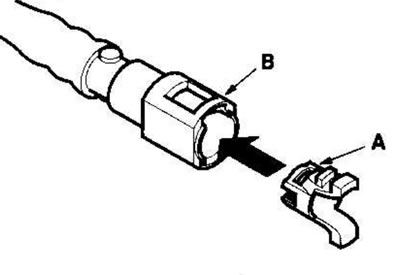

2. Вставьте новый фиксатор (А) в соединительную муфту (В), если фиксатор поврежден или после:
- замены распределительного топливопровода;
- замены топливной трубки;
- замены топливного насоса;
- замены топливного фильтра;
- замены датчика указателя уровня топлива;
- снятия фиксатора с трубки.

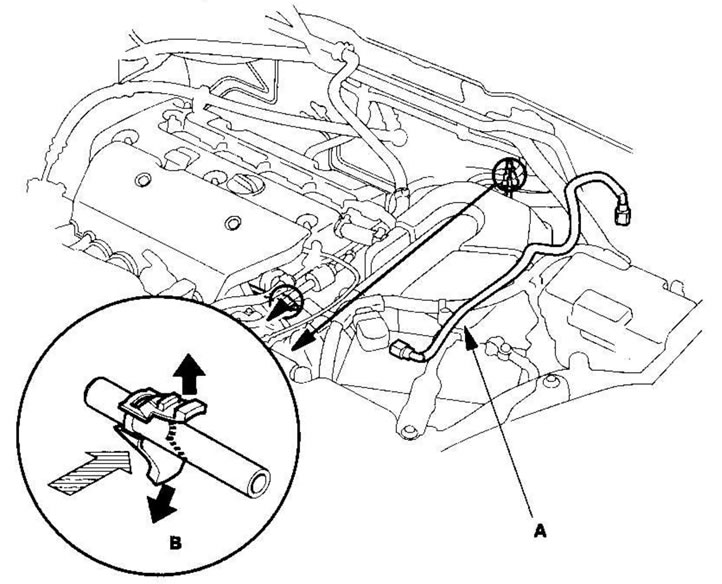

3. Прежде чем соединить новую топливную трубку/быстросъемный штуцер в сборе (А), снимите старый фиксатор (В) с соединительной трубки.

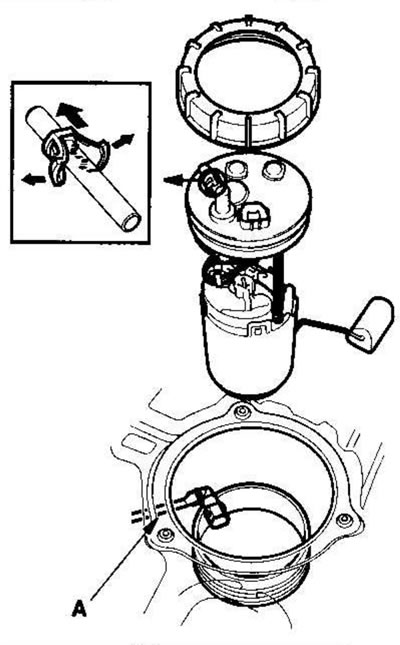

Модели KG, KS, KE, KR

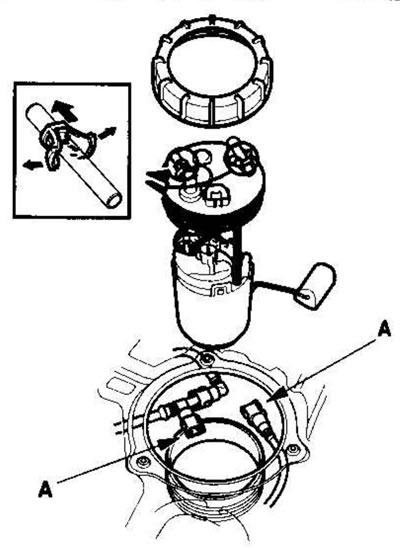

За исключением моделей KG, KS, КЕ, КЯ, KZ

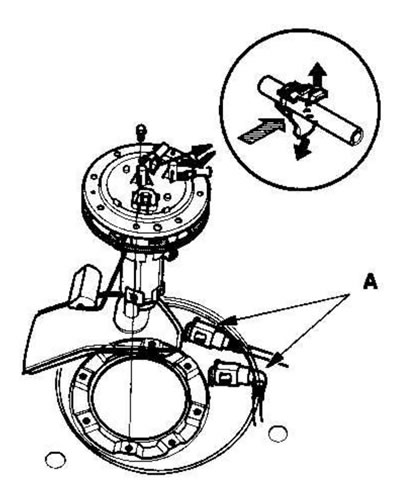

Модель KZ

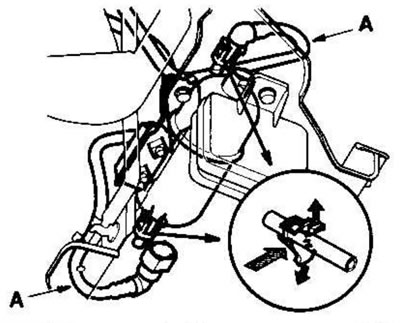

Модели PH, FO, IN, МА

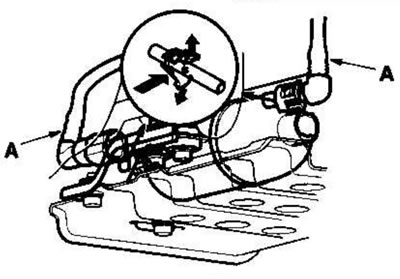

Модель KZ
4. Совместите быстросъемный штуцер с трубкой (А) и защелки фиксатора (В) с канавками соединительной муфты (С). Затем надевайте быстросъемные штуцер на трубку, пока обе защелки фиксатора не зафиксируются со щелчком.
Примечание. Если его трудно надеть, смажьте конец трубки свежим моторным маслом.

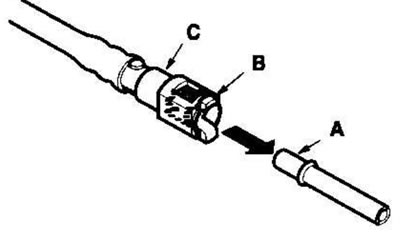

Соединение с новым фиксатором

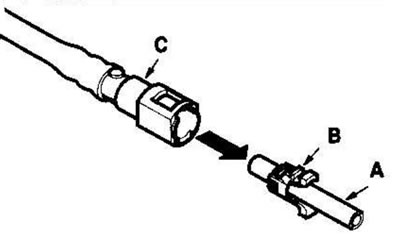

Соединение с имеющимся фиксатором

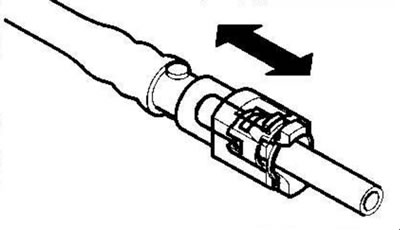

5. Убедитесь, что соединительная муфта заблокировалась и что защелки плотно зафиксировались; проверьте визуально и потянув за соединительную муфту.
6. Подсоедините кабель к отрицательной клемме аккумулятора и поверните ключ зажигания в положении ON (II). Топливный насос включится приблизительно на 2 секунды и создаст давление в топливной системе. Повторите операцию два-три раза и убедитесь, что в топливной системе нет утечек.
