Збережені коди відображаються мерехтливим світлодіодом ECU. Якщо лампа попередження "CHECK ENGINE" була запаленою або залишається запаленою, видаліть підлоговий килимок переднього правого пасажирського місця. ECU знаходиться під захисною кришкою; світлодіод можна побачити через маленьке віконце без зняття кришки ECU. Встановіть ключ запалення у положенні "ON"; світлодіод мерехтінням відобразить усі збережені коди. Додатково, якщо роз'єм обслуговування закорочені на Accord або на 2.1 л. Prelude, лампа "CHECK ENGINE" відобразять збережені коди тим самим способом. 2-х контактний роз'єм обслуговування розміщений праворуч під панеллю приладів на Accord або на теплоізоляційній перегородці Prelude, поруч із коробкою управління.

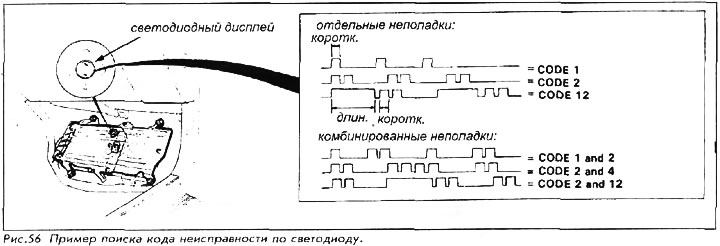

Коди з 1 по 9 індикуються короткочасними мерехтіннями; у двозначних кодах перша старша цифра висвічується поруч більш тривалих спалахів і далі більш короткочасними спалахами молодша цифра. Наприклад, код 43 був позначений для "А" - довгими висвічуваннями, а "3" - короткими. Коди відокремлюються паузами між передачами. Позиція кодів протягом виведення може бути корисною під час діагностичної роботи. Багатозначні коди, що з'являються в ізольованому порядку, вказують на унікальні випадки; якщо на сетодіоді був висвітлений код 1-1-1-пауза-9-9-9, це вказує на дві проблеми або проблеми, що спостерігаються в різний час. Чергове відображення типу 1-9-1-9-1 вказує на одночасно виниклі неполадки.
Коли здійснюється підрахунок висвічувань для визначення кодів, може зустрітися код недійсний для транспортного засобу. У цьому випадку проводять повторний рахунок, щоб підтвердити точний рахунок. Якщо необхідно, переведіть ключ запалення в положенні "OFF", поверніться у вихідний стан і почніть знову. Якщо код знову не є штатним для транспортного засобу, необхідно замінити ECU.
Лампа S або S ₄ може горіти разом з лампою "CHECK ENGINE" на Accorde та Prelude з автоматичною коробкою, якщо коди 6, 7 або 17 збережені в пам'яті. У цьому випадку слідуйте процедурам пошуку несправностей насамперед для системи впорскування палива. Після ремонту очистіть пам'ять і знову перевірте лампу S або S ₄.
Очищення кодів у пам'яті
Збережені коди видаляються з пам'яті під час зняття живлення блоку ECU. Знеструмлення також скидає (або обнулює) пам'ять, яка використовується для інших електронних пристроїв, типу годинника та радіо. З цієї причини, завжди перш ніж очистити систему зробіть позначки параметрів установки радіо.
Оскільки вимкнення акумулятора також очистить пам'ять, це нерекомендована процедура.
Пам'ять може бути очищена, якщо зняти плавкий запобіжник принаймні на 10 секунд. У всіх випадках, плавкий запобіжник, що очищає пам'ять, розміщений під капотом у запобіжній та релейній коробці. На Accord, це - плавкий запобіжник BACK-UP; на Prelude це - плавкий запобіжник ГОДИННИК (CLOCK).
Миготіння індикатора самодіагностики
Коди несправностей - 1990-91 Accord
| 0 | ECU |
| 1 | Вміст кисню |
| 3 | Абсолютний тиск колектора |
| 4 | Кут повороту колінчастого валу |
| 6 | Температура охолоджувача |
| 7 | Кут дроселя |
| 8 | Позиція ВМТ |
| 9 | Позиція циліндра Номер 1 |
| 10 | Температури повітря впуску |
| 12 | Система рециркуляції вихлопних газів |
| 13 | Атмосферний тиск |
| 14 | Електронне керування повітрям |
| 15 | Вихідний сигнал запалювання |
| 14 | Паливна форсунка |
| 17 | Датчик швидкості автомобіля |
| 20 | Детектор електричного навантаження |
| 30 | А/Т FI сигнал А |
| 31 | А/Т FI сигнал |
| 41 | Датчик підігрівача кисню |
| 43 | Система паливопостачання |
Коди несправностей - 1990-91 Prelude
| 0 | ECU |
| 1 | Вміст кисню А*, вміст кисню** |
| 2* | Вміст кисню |
| 3 | Абсолютний тиск колектора |
| 5 | |
| 4 | Кут повороту колінчастого валу |
| 6 | Температура охолоджувача |
| 7 | Кут дроселя |
| 8 | Позиція ВМТ |
| 9 | Позиція циліндра No.1 |
| 10 | Температури повітря впуску |
| 12 | Система рециркуляції вихлопних газів |
| 13 | А1мосферний тиск |
| 14 | Електронне керування повітрям |
| 15 | Вихідний сигнал запалювання |
| 16 | Паливна форсунка |
| 17 | Датчик швидкості автомобіля |
| 41** | Датчик підігрівача кисню |
| 43** | Система паливопостачання |
Одна зірочка означає двигун 2,0 л.; подвійна зірочка вказує на двигун 2,1 л.
