Примечание. Для того, чтобы посмотреть электрическую схему датчика уровня топлива, см. электрическую схему измерительных приборов.
1. Проверьте исправность электрического предохранителя №10 (7,5 A) METER в блоке электрических реле/предохранителей под панелью приборов перед началом тестирования.
2. Проверьте наличие DTC электрооборудования кузова.
- Если неисправностей не обнаружено, перейдите к п. 3.
- Если обнаружен код DTC B1175 или B1176, перейдите к поиску неисправности в соответствии с указанным кодом DTC.
3. Поверните ключ зажигания в положение «OFF».
4. Снимите центральную консоль, и снимите рычаг стояночного тормоза А.

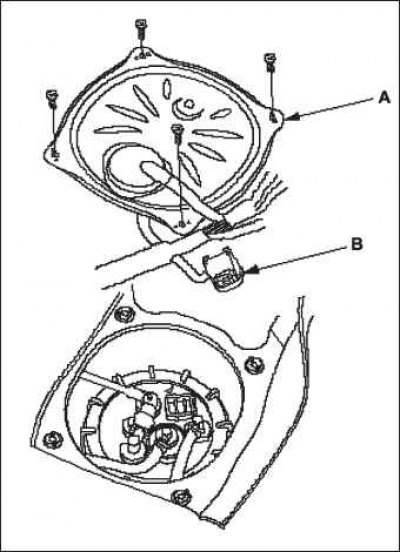

5. Снимите панель доступа А с пола.
6. Отсоедините 4Р разъем В от топливного бака.
 |  |

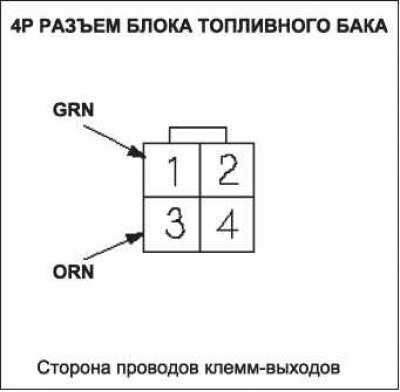

7. Повернув ключ зажигания в положение «ON» (II), измерьте напряжение между клемами №1 и 3 разьема 4P блока топливного бака. Должно быть напряжение аккумулятора.
- Если напряжение в порядке, перейдите к п. 8.
- Если напряжение не соответствует указанному, проверьте: короткое замыкание на «массу» в проводе GRN. о разрыв в GRN или ORN проводах.
8. Поверните ключ зажигания в положение OFF.
9. Снимите блок топливного бака с бака.

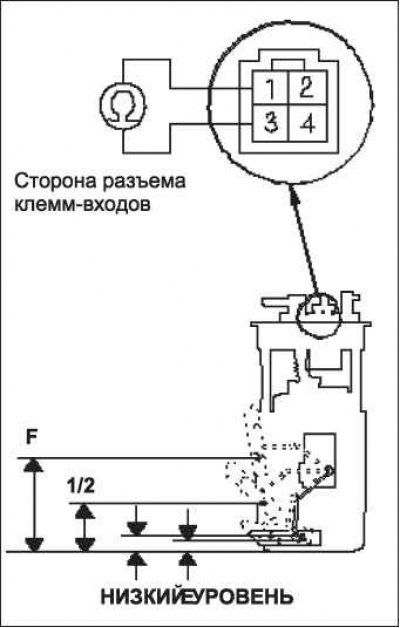

10. Измерьте сопротивление между клеммами №1 и №3 разъема 4Р блока топлисного бака, когда поплавок находится в положениях E (пустой), «LOW» (индикатор низкого уровня топлива), 1/2 (наполовину полный) и F (полный).
Если вы не получили указанных значений, замените передающий блок измерителя уровня топлива.
11. Подсоедините разъем 4P топливного бака.
12. Снимите предохранитель №16 BACK UP (15 A) из блока реле/предохранителей моторного отсека по меньшей мере на 10 секунд, затем установите его обратно.
13. Включите зажигание, повернув ключ в положение «ON» (II).
14. Убедитесь, что указатель датчика уровня топлива показывает «F», и поплавок находится в положении F.
- Если указатель топливного прибора не показывает «F», замените модуль управления прибором (тахометром).
- Если датчик в порядке, проверка закончена.
Примечание. Независимо от уровня топлива, указатель датчика уровня топлива возвращаеться по стрелочному индикатору вниз, когда замок зажигания находится в положении OFF.
Снимите электрический предохранитель №16 BACK UP (15 A) из блока реле/предохранителей моторного отсека не меньше чем на 10 секунд после завершения процедуры поиска неисправности, иначе вам потребуется ждать до 20 минут, прежде чем указатель уровня топлива начнет показывать правильный уровень.
