Проверка и регулировка
1. Измерьте высоту расположения педали (расстояние от накладки педали до пола).
Высота расположения педали — 198 мм

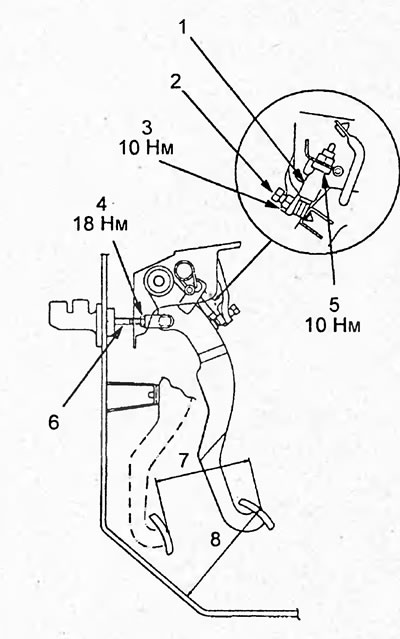

1 - выключатель стартера, 2 - регулировочный болт, 3 - контргайка "А", 4 - контргайка "В", 5 - контргайка "С", 6 - шток, 7 - ход педали, 8 - высота расположения.
2. Нажмите на педаль сцепления и измерьте ход педали сцепления.
Ход педали — 130 - 140 мм 3.
При необходимости отрегулируйте высоту расположения и ход педали сцепления.
а) Ослабьте контргайку "А" и выверните регулировочный болт так, чтобы он не касался педали сцепления.
б) Ослабьте контргайку "В" и, вращая шток, отрегулируйте высоту расположения и ход педали сцепления.
в) Заверните контргайку "В".
Момент затяжки — 18 Н·м
г) При ненажатой педали сцепления заверните регулировочный болт так, чтобы он касался педали сцепления.
д) Выверните регулировочный болт на 0,75 оборота.
е) Затяните контргайку "А".
Момент затяжки — 10 Н·м
4. Регулировка выключателя стартера.
а) Ослабьте контргайку "С".
б) Нажмите на педаль сцепления до упора.
в) Отпустите педаль на 15 - 20 мм и удерживайте ее в данном положении.
г) Вращая выключатель стартера, установите его в такое положение при котором двигатель запускался при данном положении педали сцепления.
д) Затяните контргайку "С".
Момент затяжки — 10 Н·м
