2. Измерьте высоту расположения педали (расстояние от накладки педали до пола).
- Высота расположения педали — 163 мм
3. Нажмите на педаль сцепления и измерьте ход педали сцепления.
- Ход педали — 130-140 мм

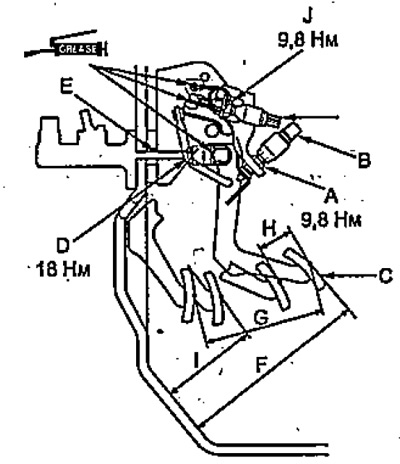

А - контргайка,
В - выключатель на педали сцепления,
С - педаль сцепления,
D - контргайка,
Е - шток,
F - высота расположения педали,
G - ход педали,
Н - свободный ход педали,
I - высота расположения педали при выключении сцепления,
J - контргайка,
К - выключатель блокировки стартера.
4. Измерьте высоту расположения педали при выключении сцепления и свободный ход педали сцепления.
- Высота расположения педали при выключении сцепления — 72 мм
- Свободный ход — 6-20 мм
4. При необходимости произведите регулировку.
а) Ослабьте контргайку (А) и выверните выключатель на педали сцепления (В) или регулировочный, болт (модели без системы поддержания скорости) так, чтобы он не касался педали сцепления (С).
б) Ослабьте контргайку (D) и, вращая шток (Е), отрегулируйте высоту расположения (F), высоту расположения педали при выключении сцепления (I), ход (G) и свободный ход (Н) педали сцепления.
в) Заверните контргайку (D).
- Момент затяжки — 18 Нм
г) При ненажатой педали сцепления заверните выключатель на педали сцепления (В) так, чтобы он касался педали сцепления.
д) Выверните выключатель на педали сцепления на 0,75 оборота.
е) Затяните контргайку (А).
- Момент затяжки — 10 Нм
ж) Ослабьте контргайку (J) и выверните выключатель (К) блокировки стартера.
з) Нажмите на педаль сцепления до упора.
и) Отпустите педаль сцепления так, чтобы расстояние от пола до накладки педали сцепления составило 67-72 мм, и удерживайте педаль в этом положении.
к) Отрегулируйте положение выключателя блокировки стартера так, чтобы двигатель заводился при данном положении педали сцепления.
л) Затяните контргайку (J).
- Момент затяжки — 10 Нм
