Проверка
1. Проверьте клапан системы принудительной вентиляции картера, его разъем на отсутствие повреждений. Проверьте герметичность шлангов системы принудительной вентиляции картера.

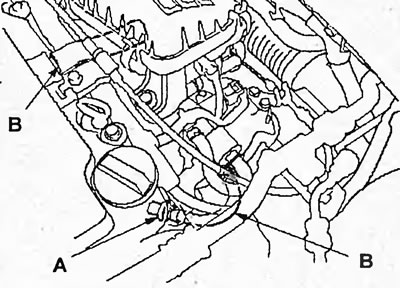

Двигатель D17A.

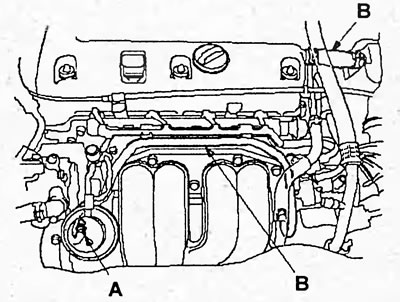

Двигатель К20А.
2. Установите частоту вращения холостого хода, слегка пережмите рукой либо плоскогубцами шланг между клапаном и впускным коллектором и убедитесь в наличии звуков, похожих на щелчки, при работе клапана.

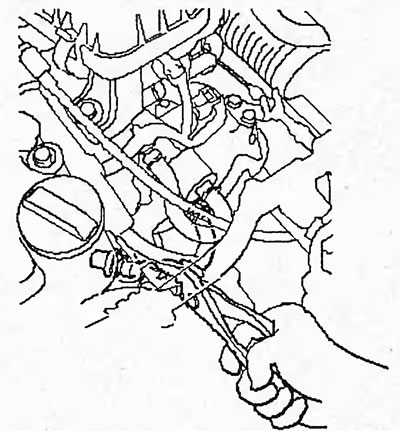

Двигатель D17A.

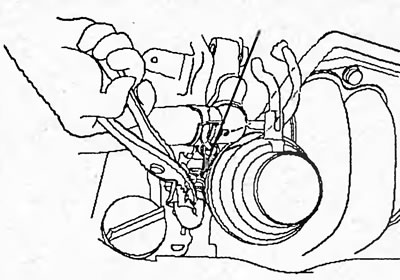

Двигатель К20А.
При отсутствии щелкающих звуков проверьте уплотнительные кольца клапана на отсутствие повреждений. При необходимости замените клапан и произведите проверку повторно.

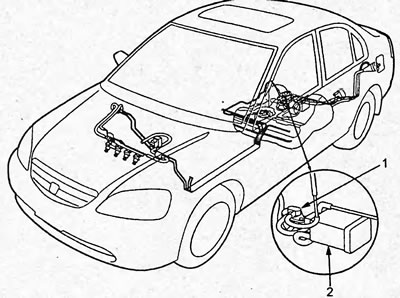

Расположение аккумулятора паров топлива (седан модели 2WD). 1 - клапан (2-ходовой), 2 - аккумулятор паров топлива.

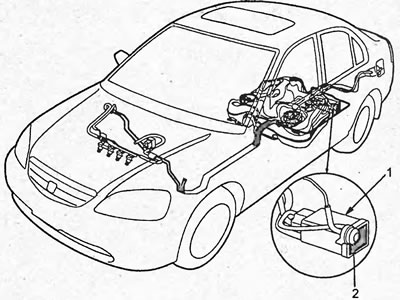

Расположение аккумулятора паров топлива (седан модели 4WD). 1 - аккумулятор паров топлива, 2 - клапан (2-ходовой).

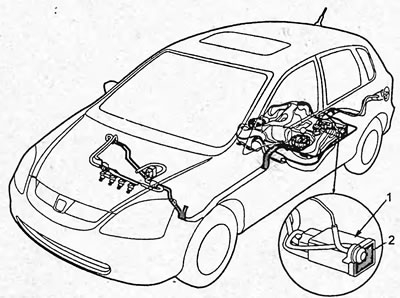

Расположение аккумулятора паров топлива (хэтчбек модели 2WD). 1 - аккумулятор паров топлива, 2 - клапан (2-ходовой).
Расположение аккумулятора паров топлива (хэтчбек модели 4WD). 1 - аккумулятор паров топлива, 2 - клапан (2-ходовой).

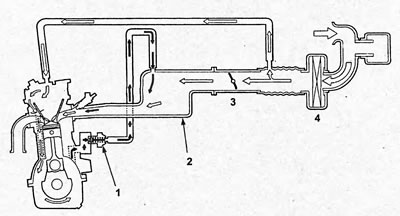

Схема системы принудительной вентиляции картера. 1 - клапан системы принудительной вентиляции картера, 2 - впускной коллектор, 3 - корпус дроссельной заслонки, 4 - воздушный фильтр.
