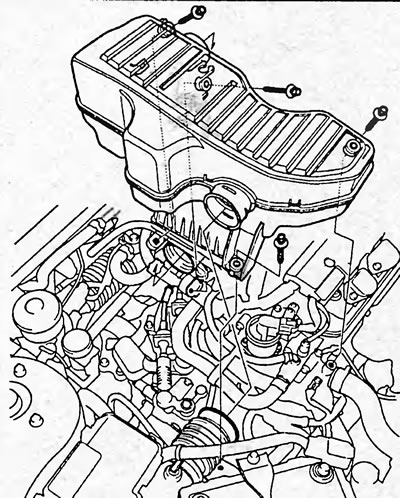

Корпус воздушного фильтра (двигатель D17A)
1. (При необходимости) Отсоедините разъём датчика температуры воздуха на впуске.
2. Снимите крышку воздушного фильтра (см. рисунок "Проверка и замена воздушного фильтра").
Момент затяжки — 3 Н·м
3. Извлеките фильтрующий элемент из корпуса воздушного фильтра.
4. Проверьте воздушный фильтр и, при необходимости, замените его.
5. Отверните болты крепления корпуса воздушного фильтра.
6. Ослабьте хомуты.
7. Снимите корпус воздушного фильтра.
8. Установка производится в последовательности, обратной снятию.
Резонатор
1. Отверните болты крепления резонатора.
2. Снимите резонатор.
3. Установка производится в последовательности, обратной снятию.

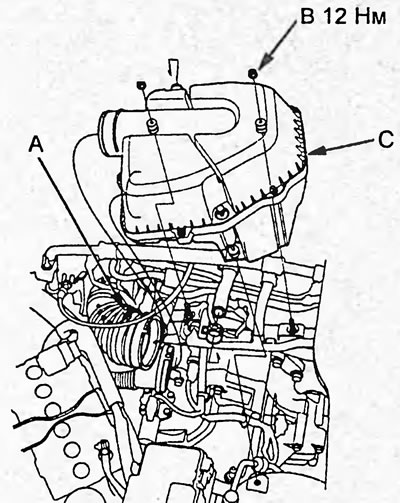

Корпус воздушного фильтра (двигатель К20А)
1. Ослабьте хомут (А).
2. Отверните гайки (В).
3. Снимите корпус воздушного фильтра (С).
4. Установка производится в последовательности, обратной снятию.
Примечание
- 1. Снимите клапан системы изменения фаз газораспределения.
- 2. Снимите выпускной коллектор.
- 3. При установке выпускного коллектора установите новую прокладку и самоконтрящиеся гайки.
Снятие и установка
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимайте детали в последовательности, указанной на рисунке "Схема расположения системы впуска воздуха".
3. Установка деталей при сборке производится в обратной последовательности.
