Проверка
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Отсоедините разъём клапана.

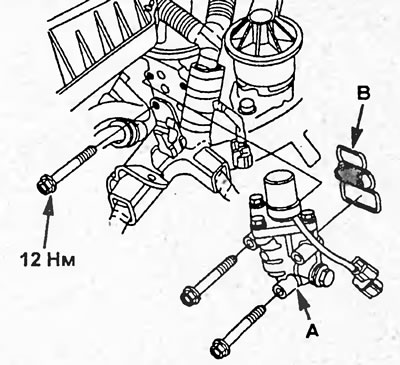

3. Отверните болты (С) крепления клапана (А).
Двигатель D17A.
Двигатель К20A.
4. Снимите клапан.
5. Аккуратно снимите фильтр (В). Проверьте на загрязнение. При необходимости замените.
6. Проверьте сопротивление между выводом клапана и корпусом.
Сопротивление:
- D17A — 14-30 Ом
При необходимости замените клапан.
7. Отверните болты крепления катушки и снимите катушку. Рукой проверьте перемещение золотника.

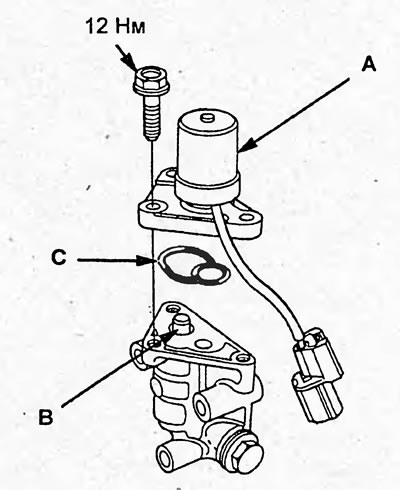

8. Сборку производите в последовательности, обратной снятию. При сборке установите новое уплотнительное кольцо (С).
Момент затяжки — 12 Н·м
Двигатель D17A.
