Седан
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите вещевой ящик, нижнюю панель вещевого ящика, переднюю боковую отделку салона.

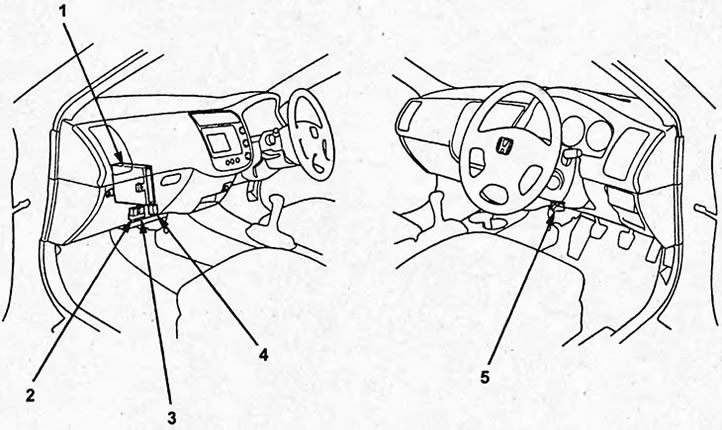

Схема расположения элементов системы электронного управления двигателями D15, D17 (хэтчбек). 1 - главное реле №2, 2 - главное реле №1, 3 - реле подогревателя датчика состава смеси, 4 - блок управления, 5 - диагностический разъём.

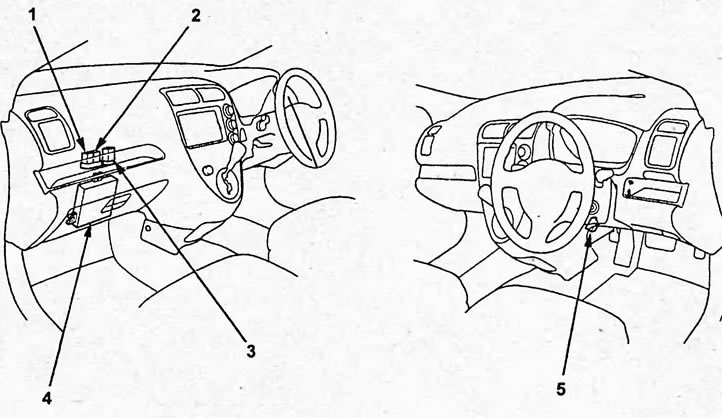

Схема расположения элементов системы электронного управления двигателями D15, D17 (седан). 1 - блок управления, 2 - главное реле №2, 3 - главное реле №1, 4 - реле подогревателя датчика состава смеси, 5 - диагностический разъём.

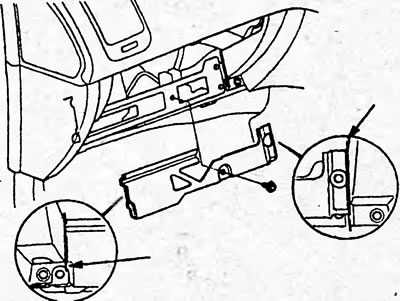

3. Снимите реле, отверните болты и снимите рамку.

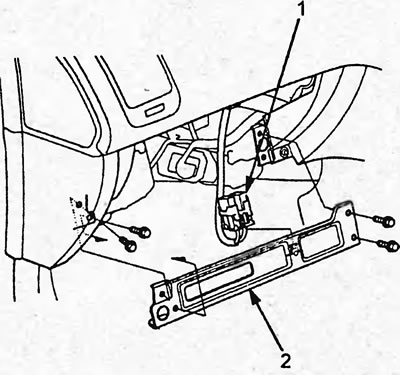

1 - реле, 2 - рамка.
4. Отсоедините разъёмы (А) от блока управления.

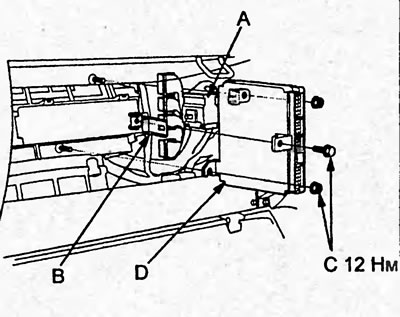

5. Отверните болт и гайки (С).
Момент затяжки — 12 Н·м
6. Снимите блок управления.
7. Установка деталей-производится в последовательности, обратной снятию.
Хэтчбек
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите вещевой ящик.
3. Отверните болты крепления блока управления к кронштейну.

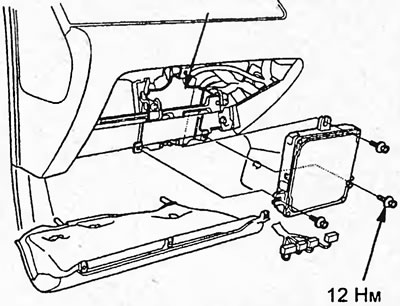

Момент затяжки — 12 Н·м
4. Снимите блок управления.
5. Установка деталей производится в последовательности, обратной снятию.
