Примечание: выполните регулировку рулевой рейки с колесами в строго прямом положении.
С левым рулем:
1. Ослабляйте контргайку винта прижима рулевой рейки специальным инструментом, затем ослабьте винт прижима рулевой рейки.
2. Затяните винт направляющего прижима рулевой рейки до 25 Н·м (2,5 кгс·м), затем ослабьте его.
3. Затяните еще раз винт направляющего прижима рулевой рейки до 3.9 Н·м (0.4 кгс·м), затем поверните его обратно на установленный угол.
Установленный угол поворота : 20° max.
4. Затяните контргайку удерживая винт прижима рулевой рейки.
5. Проверьте на затягивание или ослабление рулевое управление, выполнив полный поворот руля.
6. Выполните следующие проверки: Работу рулевого управления. Измерьте вспомогательное усилие на неподвижном автомобиле.
С правым рулем:
1. Ослабляйте контргайку прижима рулевой рейки при помощи специального инструмента, затем ослабьте винт прижима.
2. Затяните, ослабьте и затяните винт прижима дважды до 4.9 Н·м (0.5 кгс·м), затем открутите его обратно на установленный угол.
Установленный угол поворота: 25° max.
3. Затяните контргайку удерживая винт прижима рулевой рейки.
4. проверьте на затягивание или ослабление рулевое управление, выполнив полный поворот руля.
5. Выполните следующие проверки :
- Работа рулевого управления.
- Вспомогательное усилие на запаркованной машине.

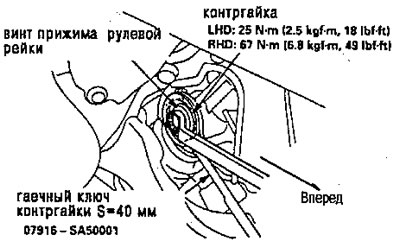

Примечание: на рисунке показан автомобиль с левым управлением.
