Atenție: La vehiculele Odyssey V6, articulația sferică inferioară și brațul de control sunt un ansamblu monobloc. Dacă articulația sferică se defectează, înlocuiți ansamblul brațului inferior.
CR-V și Odyssey cu 4 cilindri
Îndepărtare
1. Scoateți etrierul și discul de frână (vezi Cap. 9).
2. Scoateți fuzeta (vezi mai jos).
3. Scoateți manșonul articulației sferice prin scoaterea inelului elastic. Înlocuiți capacul deteriorat.
4. Apăsați articulația sferică pentru a o scoate din articulație folosind extractorul 07HAF-SF101110 (este fixat pe suport cu o piuliță coroană pentru fixarea suportului) cu ejectorul 07HAF-SF10130, strângând pumnul într-o menghină (foto). Se poate utiliza și un dispozitiv echivalent.
Instalare
5. Instalați noua articulație sferică în orificiul fuzetei.
6. Apăsați articulația sferică folosind extractorul 07HAF-SF101110 cu opritorul 07HAF-SF10120 (foto), strângând marcajele.
7. Umpleți burduful articulației sferice cu vaselină.
8. Așezați inelul de prindere pe dornul conic 07974-SA50700 sau 07GAG-SD40700. Rotiți șurubul pentru a poziționa dornul astfel încât marginea sa inferioară să fie direct deasupra canelurii inelului. Fixați capacul cu un inel cu arc, așezându-l pe con și introducându-l în canelura capacului.

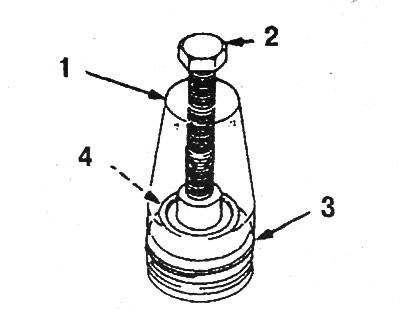

Instalarea inelului arcului burdufului articulației sferice: 1. Dispozitiv de fixare 07GAG-SD40700; 2. Șurub (rotind șurubul, reglați dispozitivul); 3. Inel; 4. Copertă
9. Asamblarea ulterioară se efectuează în ordine inversă. Reglați unghiurile de aliniere a roților din față.
