Tartalomjegyzék: A belső zsanér oldaláról ⇊ A külső zsanér oldaláról ⇊
A belső zsanér oldaláról

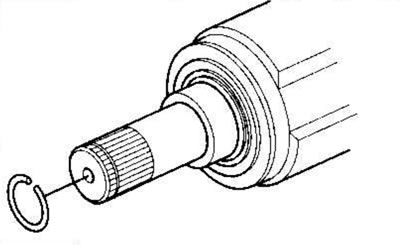

1. Távolítsa el a rögzítőgyűrűt a belső illesztésről.
2. Távolítsa el a bilincseket a fedelekről. Ne sértse meg a burkolatot és a dinamikus lengéscsillapítót.

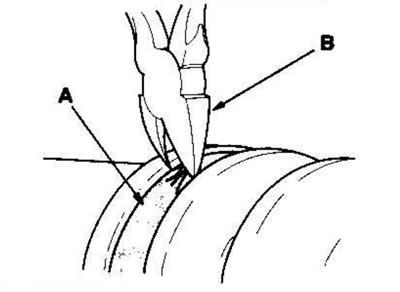

- Ha a csizmabilincsek hegesztett típusúak (A), akkor vágja el a bilincset (B).

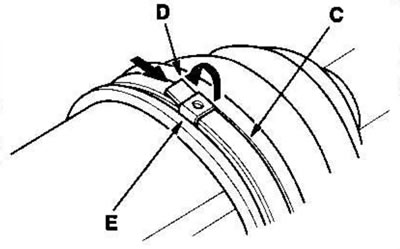

- Ha a gumiharang-szorítók kétfordulatos típusúak (C), hajlítsa meg a szorítóívet (D), és nyomja a konzolba (E).

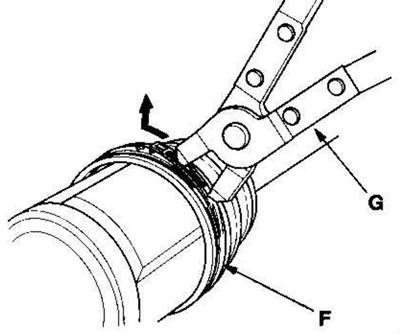

- Ha a gumiharang-szorítók alacsony profilúak (F), akkor fogóval (G) rögzítse a gumiharang-szorítót (eladó).

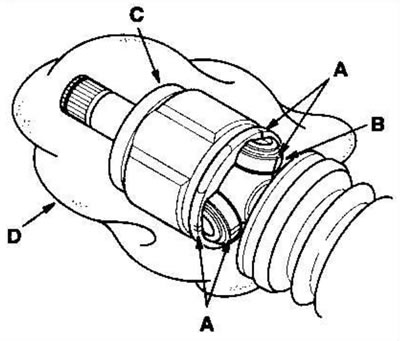

3. Helyezzen jelöléseket (A) minden egyes görgőre (B) és a belső illesztésre (C), hogy jelezze a görgők és a hornyok helyzetét a belső illesztésben. Ezután távolítsa el a belső zsanért, és helyezze egy szalvétára (D). Vigyázzon, nehogy leejtse a görgőket, amikor leválasztja őket a belső zsanérról.

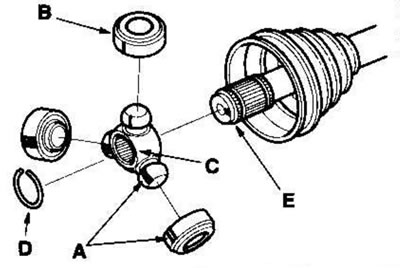

4. Jelölje meg a görgőket (B) és a kereszttartót (C) az (A) jelekkel, hogy azok a kereszttartón elhelyezkedjenek, majd vegye le a görgőket.
5. Távolítsa el a gyűrűs bilincset (D).
6. Jelölje meg a keresztdarabot (C) és a hajtótengelyt (E), hogy jelezze a keresztdarab helyzetét a tengelyen.
7. Távolítsa el a keresztvasat (C).

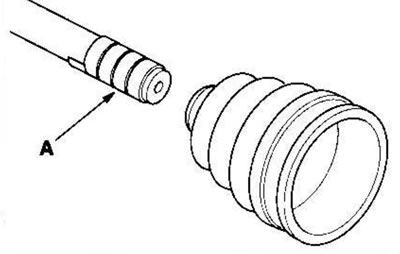

8. A belső gumiharang károsodásának elkerülése érdekében tekerje be a hajtótengely bordáit vinilszalaggal (A).
9. Távolítsa el a belső burkolatot. Ne sértse meg a tokot.
10. Távolítsa el a vinilszalagot.
A külső zsanér oldaláról
1. Távolítsa el a fedélrögzítőket. Ne sértse meg a bilincset és a dinamikus lengéscsillapítót.

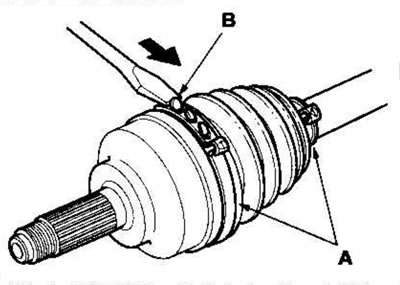

Ha a fedélbilincsek nyelves rögzítőelemekkel (A) rendelkeznek, hajtsa vissza a három nyelvet (B) egy csavarhúzóval.
Fedőbilincs nyelves rögzítőkkel.

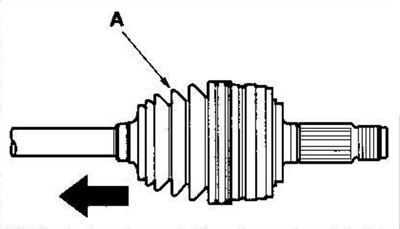

2. Csúsztassa a külső burkolatot (A) a belső burkolat felé. Ne sértse meg a tokot.
3. Törölje le a zsírt a hajtótengelyről és a külső illesztés belső gyűrűjéről.

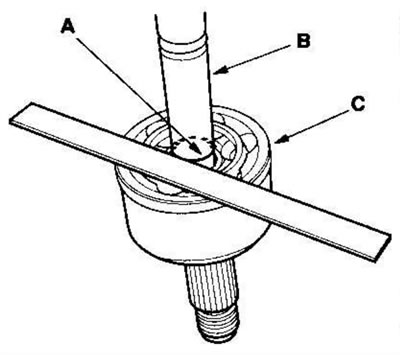

4. Festékjelöléssel (A) jelölje meg a hajtótengelyt (B), hogy jelezze a külső illesztés (C) végének helyzetét.
5. Óvatosan rögzítse a kardántengelyt egy satuba.

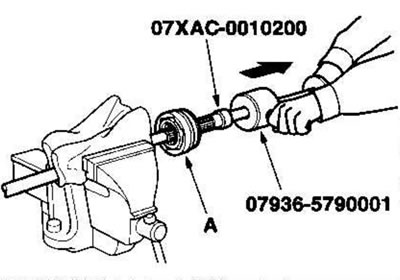

6. Távolítsa el a külső illesztést (A) a speciális szerszám segítségével, az ábrán látható módon.
7. Vegye le a hajtótengelyt a satuba.

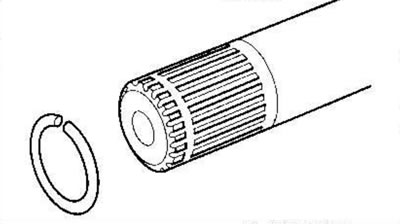

8. Távolítsa el a rögzítőgyűrűt a hajtótengelyről.

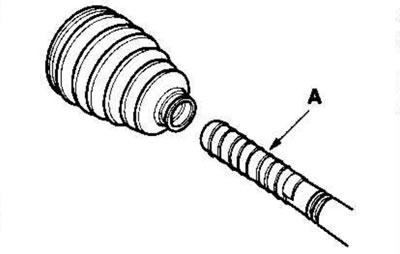

9. A külső gumiharang sérülésének elkerülése érdekében tekerje be a hajtótengely bordáit vinilszalaggal (A).
10. Távolítsa el a külső burkolatot. Ne sértse meg a tokot.
11. Távolítsa el a vinilszalagot.
