2. Очистите и высушите соединяемые поверхности масляного поддона.

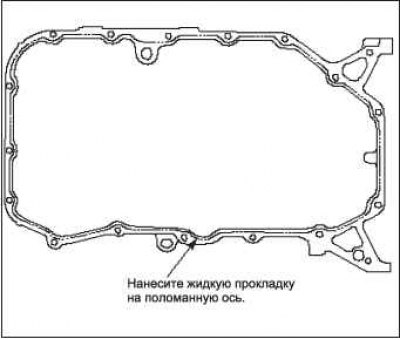

3. Равномерным слоем нанесите на соединяемую с блоком цилиндров двигателя поверхность масляного поддона жидкий герметик, P/N 08C70-K0234M или 08C70-K0334M.
Примечание. Если после нанесения жидкого герметика прошло 5 минут или более, не устанавливайте компоненты. Вместо этого уберите старый слой жидкого герметика и нанесите новый слой.
4. Установите масляный поддон.

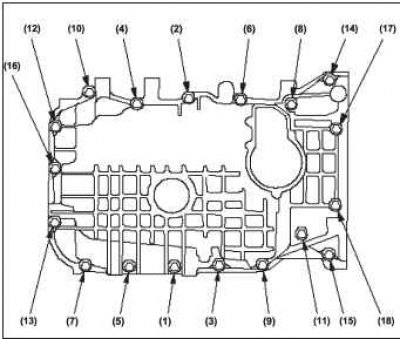

5. Затяните болты в два или три этапа. На последнем этапе последовательно затяните все болты до 12 Н·м. Удалите лишний жидкий герметик с каждой стороны шкифа коленчатого вала и маховика.
Примечание. Подождите 30 минут, прежде чем заливать масло в двигатель.
Не запускайте двигатель по крайней мере 3 часа после установки масляного поддона.

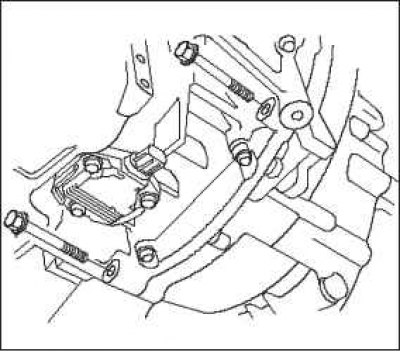

6. Установите болты крепления коробки передач.
7. Установите кронштейн компрессора кондиционера воздуха.

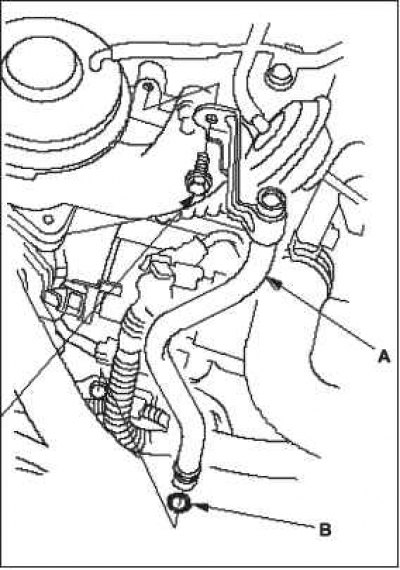

8. Установите трубку щупа А с новым уплотнительным кольцом В.
 |  |
9. Установите щуп.
10. Установите указатель давления моторного масла.

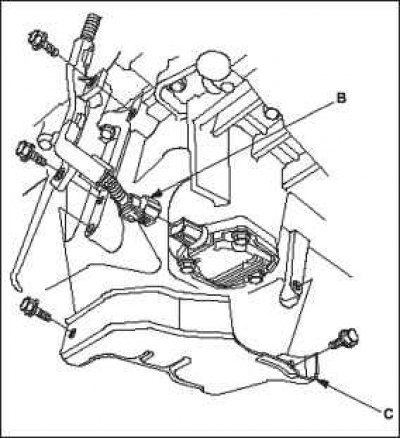

11. Закрутите два болта А, удерживающих фиксатор жгута проводов.
12. Подсоедините разъем датчика уровня масла В, затем установите корпус С датчика уровня масла.

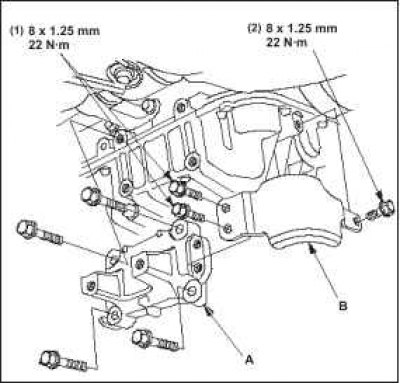

13. Установите кронштейн А нижней реактивной штанги.
 |  |
14. Установите усилитель кронштейна В, затем затяните крепежные болты в пронумерованной последовательности, указанной ниже.
15. Если двигатель все еще не снят с автомобиля, выполните следующие действия.

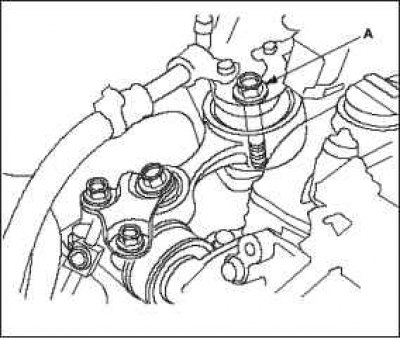

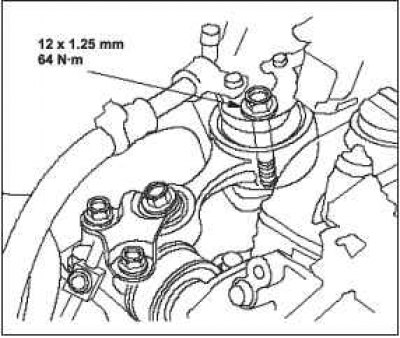

16. Ослабьте болт А крепления верхней реактивной штанги.

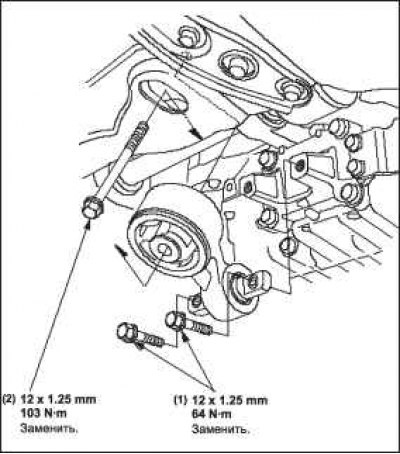

17. Установите нижнюю реактивную штангу, затем затяните новые крепежные болты нижней реактивной штанги в указанной цифрами последовательности.
 |  |
18. Затяните болт крепления верхней реактивной штанги.

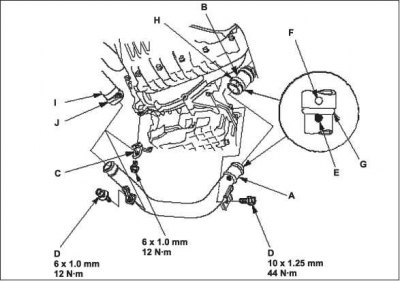

19. Присоедините впускную систему промежуточного охладителя А к напорному шлангу турбонагнетателя В, затем установите зажим впускной системы промежуточного охладителя С.
20. Слегка затяните крепежные болты впускной системы промежуточного охладителя D.
Совместите отметку Е на впускной трубке промежуточного охладителя и отметку F на напорном шланге турбонагнетателя, и двигайте напорный шланг турбонагнетателя на впускную трубу промежуточного охладителя до тех пор, пока конец шланга не соприкоснется с выпуклостью G.
21. Затяните крепежные болты впускной системы промежуточного охладителя и закрепите напорный шланг турбонагнетателя с помощью хомута H, затем установите впускной шланг промежуточного охладителя I и закрепите шланг хомутом J.
22. Установите нижнюю крышку двигателя.
23. Установите компрессор кондиционера воздуха.
24. Установите генератор.
25. Установите приводной ремень.
26. Залейте в двигатель моторное масло.
