Примечание. Снимая детали, запоминайте или помечайте каждую из них, чтобы потом можно было правильно установить их обратно.
При разборке и повторной сборке коромысел устанавливайте коромысла на вал со стороны цепи привода ГРМ.
Проверьте состояние вала коромысел и состояние коромысел.
Коромысла в случае их повторного использования должны быть установлены на те же места.
Перед сборкой очистите все детали с помощью растворителя, высушите их и нанесите смазку на все контактирующие поверхности.
Осмотр вала и коромысла головки блока цилиндров (L13A)
Осмотр вала и коромысла головки блока цилиндров
1. Снимите блок коромысел в сборе.

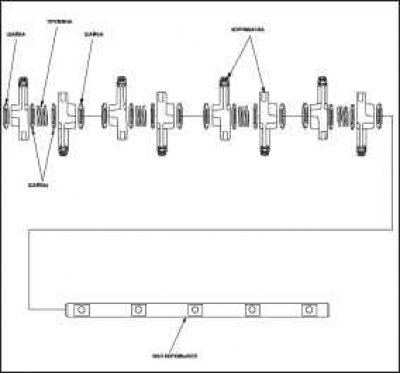

2. Разберите блок коромысел.

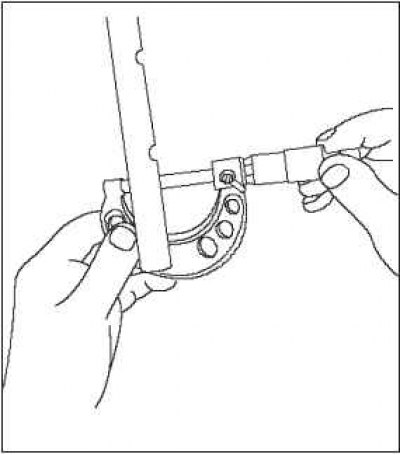

3. Измерьте диаметр вала в месте расположения первого коромысла.

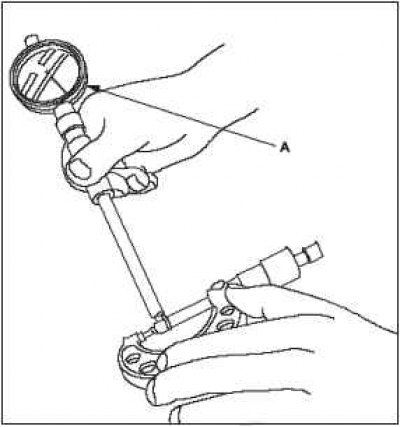

4. Установите на ноль стрелочный индикатор А на диаметре вала.

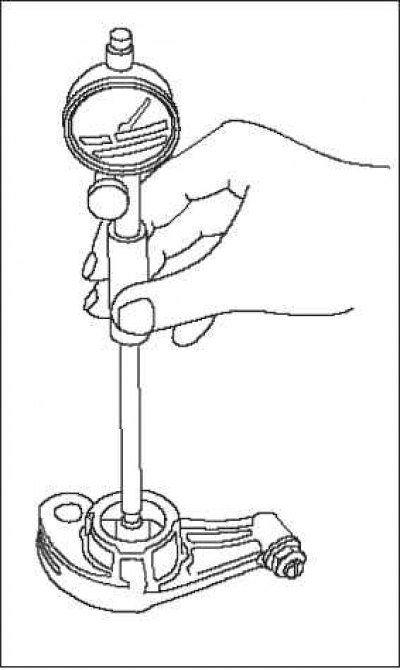

5. Измерьте внутренний диаметр вала и проверьте его овальность.
Зазор между коромыслом и валом коромысел.
Стандартный (новый): 0,019—0,058 мм
Рабочий диапазон: 0,08 мм.
 |  |
6. Повторите данную операцию для всех коромысел и валов коромысел. Если зазор выходит за пределы допустимого диапазона, замените вал коромысел и все коромысла, диаметр которых выходит за заданный предел.
