Примечание. Перед повторной сборкой проверьте, что все детали очищены от грязи и других посторонний частиц.
Если требуется, замените детали на новые.
Не проливайте тормозную жидкость на кузов автомобиля — это может вызвать разрушение лакокрасочного покрытия. Если тормозная жидкость попала на лакокрасочное покрытие, немедленно смойте ее водой.
Чтобы устранить подтекание тормозной жидкости, закройте концы отсоединенных трубопроводов и места их подсоединения кусочками бумажного полотенца или аналогичным материалом.
Примечание. Рисунки показывают переднюю часть автомобиля.
Снятие
1. Замените тормозной шланг А, если он перекручен, потрескался или протекает.

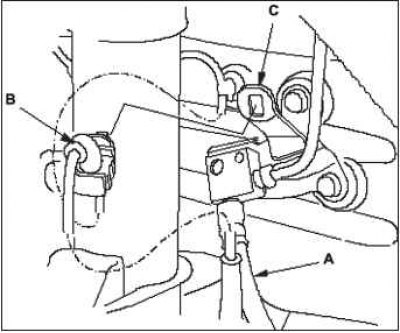

2. Отпустите зажимы провода и отсоедините провод В датчика скорости вращения колеса от скобы крепления тормозного шланга С.

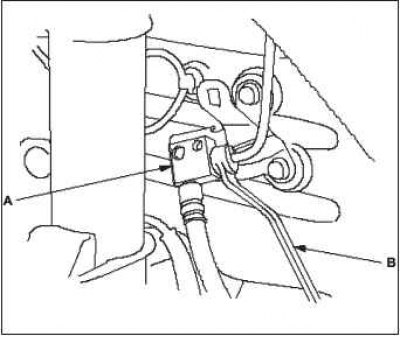

3. Отсоедините тормозной шланг от соединения тормозного трубопровода А с помощью накидного ключа на 10 мм В.

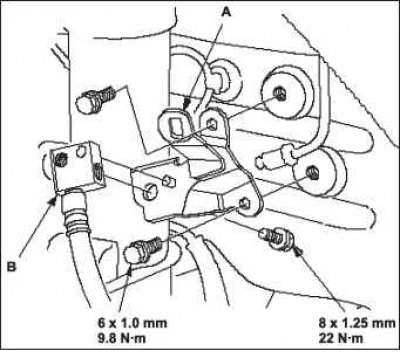

4. Снимите крепежную скобу тормозного шланга А с кузова.
 |  |
5. Отсоедините крепежную скобу тормозного шланга от соединения тормозного шланга В.

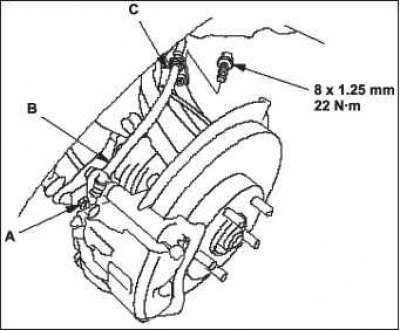

6. Отверните барашковый болт А и отсоедините тормозной шланг В от суппорта.
7. Отсоедините тормозной шланг от скобы С амортизатора и выбросьте его.
Установка

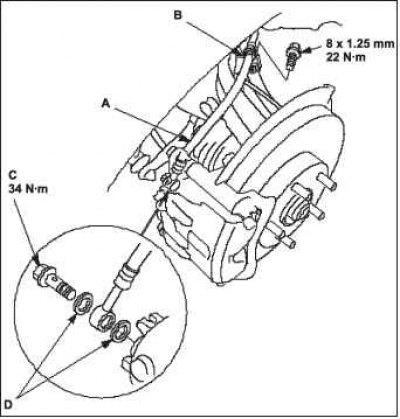

1. Сначала установите новый тормозной шланг А на скобу амортизатора В при помощи 8 мм фланцевого болта.
2. Соедините тормозной шланг с суппортом посредством барашкового болта С и новых уплотнительных шайб D.
 |  |

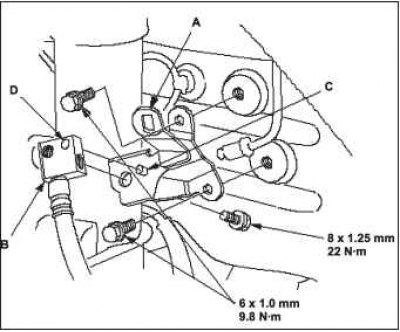

3. Установите крепежную скобу А тормозного шланга на соединение тормозного шланга В посредством 8 мм фланцевого болта, совместив штифт С и отверстие D.
4. Установите крепежную скобу тормозного шланга на кузов с помощью 6 мм фланцевых болтов. Не перегибайте тормозной шланг.

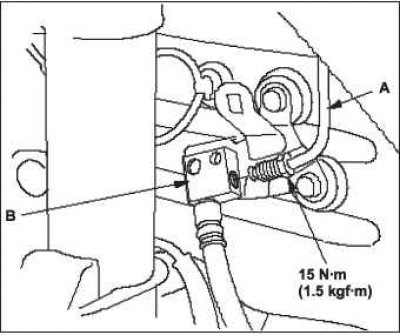

5. Соедините тормозной трубопровод А с соединением тормозного шланга В.

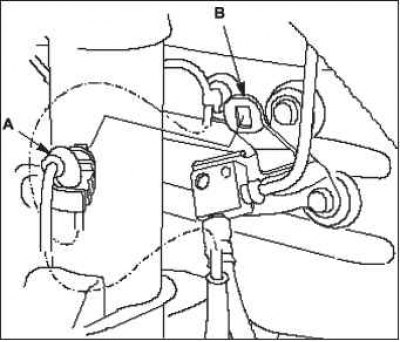

6. Зажимом подсоедините провод А датчика скорости вращения колеса к крепящей скобе В тормозного шланга, как показано на рисунке.
 |  |
7. После установки тормозного шланга, прокачайте тормозную систему.
8. Проведите следующую проверку:
- Убедитесь в отсутствии утечки тормозной жидкости в местах соединений тормозного шланга и трубопровода и при необходимости затяните.
- Убедитесь, что тормозные шланги не перекручены и не задевают посторонние детали.
