Диагностика АКПП

Описание системы диагностики

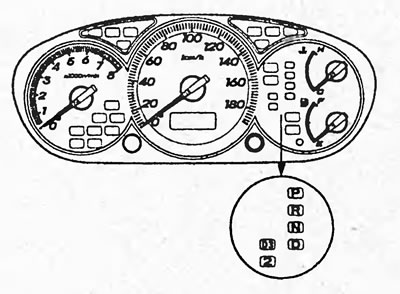

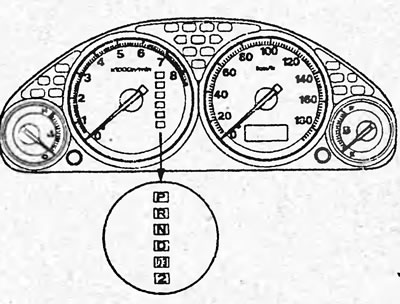

Электронный блок управления имеет систему защиты от сбоев, которая может определить неисправность в системе. При повороте ключа в замке зажигания в положение "ON" происходит проверка элементов автоматической коробки передач. При обнаружении неисправности на комбинации приборов начинает мигать индикатор "D".

Считывание кодов неисправностей

1. Установите замок зажигания в положение "OFF".

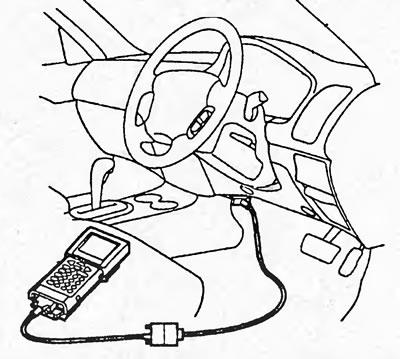

2. Подсоедините сканер к диагностическому разъему.



3. Включите зажигание. Считайте коды неисправностей.

Сброс кодов неисправностей

С использованием сканера

1. Установите замок зажигания в положение "OFF".

2. Подключите сканер.

3. Установите замок зажигания в положение "ON".

4. Удалите коды неисправностей.

Без использования сканера

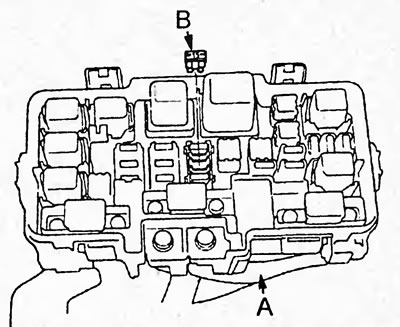

Для сброса кодов неисправностей извлеките предохранитель №6 (15 А) из блока предохранителей в моторном отсеке на 10 секунд или более.

Таблица. Коды неисправностей.

Код неисправности		Неисправность	Возможное место неисправности
Индикатор "D"	OBD
1	Р1753	Муфта блокировки гидротрансформатора не включается / выключается	• Электромагнитный клапан блокировки гидротрансформатора; • Проводка;• Блок управления двигателем и АКПП.
5	Р1705	Неисправность переключения передач	• Выключатель запрещения запуска; • Проводка.
6	Р1706	Неисправность переключения передач; Муфта блокировки гидротрансформатора не включается / выключается	• Выключатель запрещения запуска; • Проводка.
7	Р0753	Нет переключения передач (включена 4 передача, переключение невозможно)	• Электромагнитный клапан переключения передач "А"; • Проводка.
8	Р0758	Нет переключения передач (включена 4 передача, переключение невозможно)	• Электромагнитный клапан переключения передач "В"; • Проводка.
9	Р0720	Муфта блокировки гидротрансформатора не включается / выключается	• Датчик частоты вращения выходного вала коробки передач; • Проводка.
15	Р0715	Муфта блокировки гидротрансформатора не включается / выключается	• Датчик частоты вращения входного вала коробки передач; • Проводка.
16	Р1768	Неисправность переключения передач; Муфта блокировки гидротрансформатора не включается / выключается	• Электромагнитный клапан "А" управления давлением; • Проводка.
21 (хэтчбек)	Р1713	Не включается режим запрещения переключения на повышающую передачу (D3)	• Выключатель повышающей передачи (D3); • Проводка.
23	Р1773	Неисправность переключения передач; Муфта блокировки гидротрансформатора не включается / выключается	• Электромагнитный клапан "В" управления давлением; • Проводка.
