Положение N
- Пусковая муфта: выключена
- Муфта переднего хода: выключена
- Тормоз заднего хода: выключен
Гидравлическое давление к пусковой муфте, муфте переднего хода и тормозу заднего хода не подводится. Мощность на ведущую шестерню вторичного вала не передается.
Положение Р
- Пусковая муфта: выключена
- Муфта переднего хода: выключена
- Тормоз заднего хода: выключен
Гидравлическое давление к пусковой муфте, муфте переднего хода и тормозу заднего хода не подводится. Мощность на ведущую шестерню вторичного вала не передается. Ведущая шестерня вторичного вала заблокирована защелкой стояночного тормоза, блокирующей стояночную шестерню.
Примечание: На рисунке показана автоматическая коробка передач 4WD; поток мощности на коробке передач 2WD аналогичен АКП 4WD, за исключением компонентов, имеющих отношение к раздаточной коробке.
Положения D и L (диапазон передач переднего хода)
- Пусковая муфта: включена
- Муфта переднего хода: включена
- Тормоз заднего хода: выключен
1. Гидравлическое давление подводится к муфте переднего хода и пусковой муфте и солнечная шестерня приводит в действие муфту переднего хода.
2. Муфта переднего хода приводит в действие вал ведущего шкива, который приводит в действие вал ведомого шкива, связанный стальным ремнем.
3. Вал ведомого шкива через пусковую муфту приводит в действие ведущую шестерню вторичного вала.
4. Мощность передается на ведомую шестерню вторичного вала, которая приводит в действие ведомую шестерню конечной передачи.
Примечание:
- Рабочее гидравлическое давление на подвижную поверхность каждого вала зависит от степени открытия дроссельной заслонки.
- На рисунке показана автоматическая коробка передач 4WD; поток мощности на коробке передач 2WD аналогичен АКП 4WD, за исключением компонентов, имеющих отношение к раздаточной коробке.
Положение R
- Пусковая муфта: включена
- Муфта переднего хода: включена
- Тормоз заднего хода: включен
1. Гидравлическое давление подводится к тормозу заднего хода и пусковой муфте. Солнечная шестерня приводит в действие шестерни, и сателлиты обкатываются вокруг солнечной шестерни. Водило в сборе вращается в направлении, противоположном направлению вращения солнечной шестерни.
2. Водило в сборе через барабан муфты прямого хода приводит в действие вал ведущего шкива, а вал ведущего шкива приводит в действие вал ведомого шкива, связанный стальным ремнем.
3. Вал ведомого шкива через пусковую муфту приводит в действие ведущую шестерню вторичного вала.
4. Мощность передается на ведомую шестерню вторичного вала, которая приводит в действие ведомую шестерню конечной передачи.
Примечание: На рисунке показана автоматическая коробка передач 4WD; поток мощности на коробке передач 2WD аналогичен АКП 4WD, за исключением компонентов, имеющих отношение к раздаточной коробке в сборе.

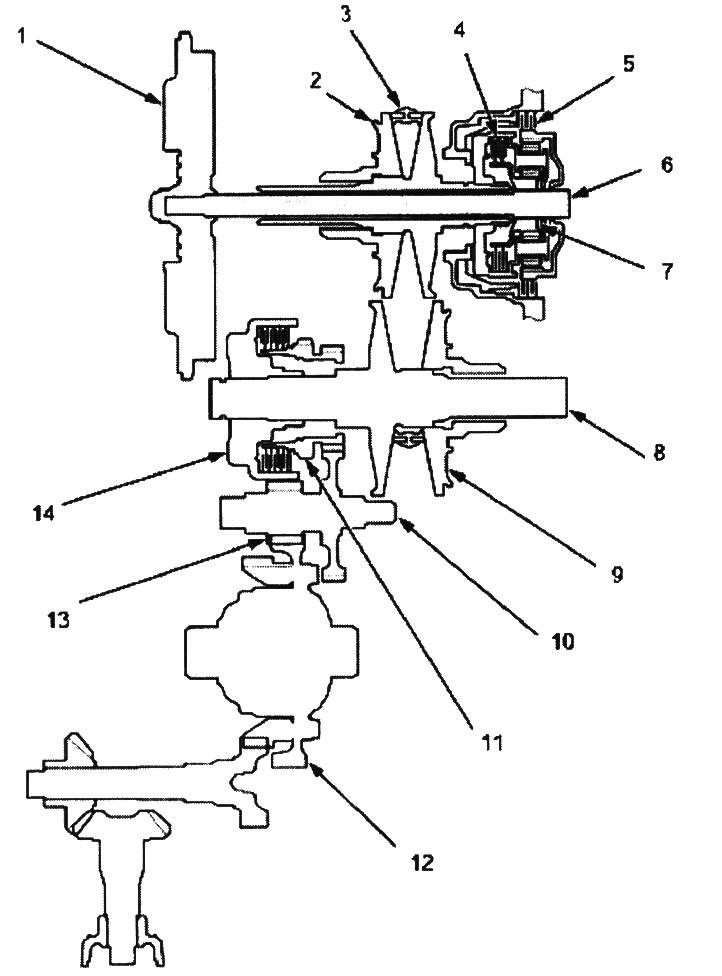

1. маховик; 2. ведущий шкив; 3. стальной ремень; 4. муфта переднего хода; 5. тормоз заднего хода; 6. ведущий вал; 7. солнечная шестерня; 8. вал ведущего шкива; 9. ведомый шкив; 10. ведущая шестерня вторичного вала; 11. стояночная шестерня; 12. ведомая шестерня конечной передачи; 13. ведущая шестерня конечной передачи; 14. пусковая муфта

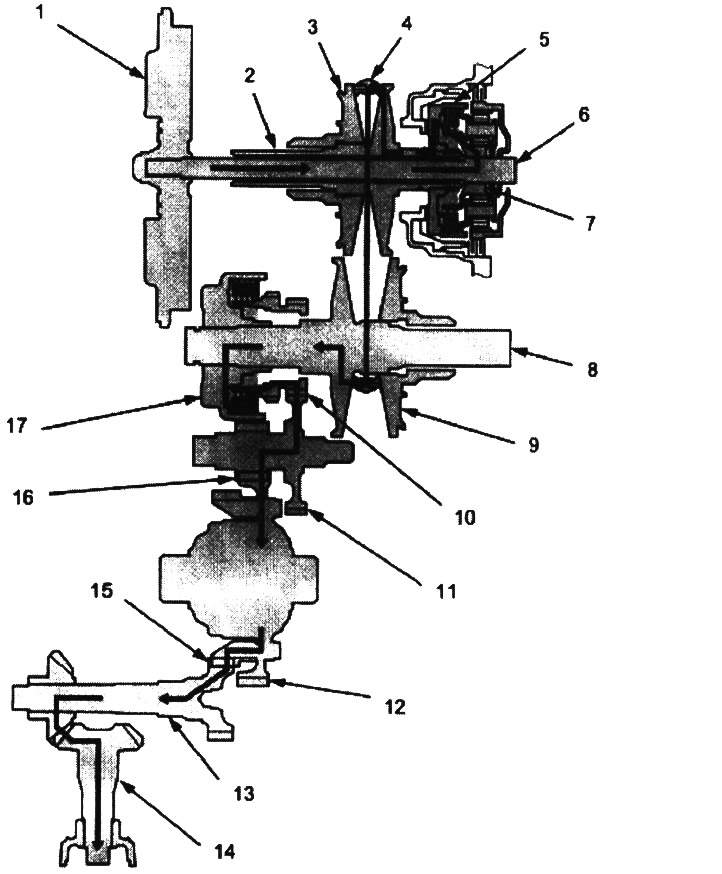

1. маховик; 2. вал ведущего шкива; 3. ведущий шкив; 4. стальной ремень; 5. муфта переднего хода; 6. ведущий вал; 7. солнечная шестерня; 8. вал ведомого шкива; 9. ведомый шкив; 10. ведущая шестерня вторичного вала; 11. ведомая шестерня вторичного вала; 12. ведомая шестерня конечной передачи; 13. вал раздаточной коробки; 14. вал ведомой шестерни раздаточной коробки; 15. ведущая шестерня вала раздаточной коробки; 16. ведущая шестерня конечной передачи; 17. пусковая муфта

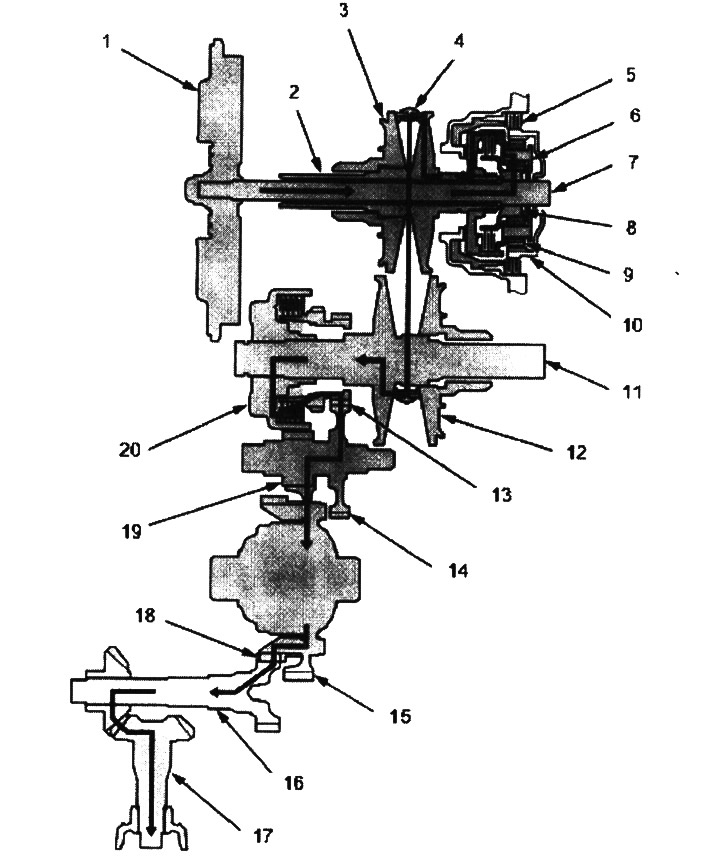

1. маховик; 2. вал ведущего шкива; 3. ведущий шкив; 4. стальной ремень; 5. тормоз заднего хода; 6. водило в сборе; 7. ведущий вал; 8. солнечная шестерня; 9. сателлит; 10. коронная шестерня; 11. вал ведомого шкива; 12. ведомый шкив; 13. ведущая шестерня вторичного вала; 14. ведомая шестерня вторичного вала; 15. ведомая шестерня конечной передачи; 16. вал раздаточной коробки; 17. вал ведомой шестерни раздаточной коробки; 18. ведущая шестерня вала раздаточной коробки; 19. ведущая шестерня конечной передачи; 20. пусковая муфта
