Система подачи воздуха — описание (Honda HR-V 1)

Система обеспечивает подачу воздуха для двигателя. Она состоит из воздухозаборной трубы, воздушного фильтра (ACL), воздуховода, корпуса дроссельной заслонки (ТВ), клапана-регулятора подачи воздуха на оборотах холостого хода (IAC) и впускного коллектора. Встроенный в воздухозаборную трубу резонатор обеспечивает дополнительную шумоизо-ляцию при всасывании воздуха в систему (рисунок справа вверху).

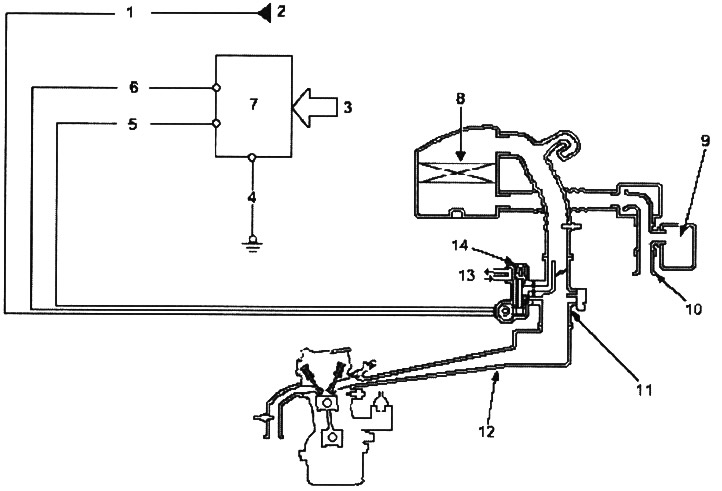

1. черно-желтый провод; 2. от главного реле PGM-R; 3. различныедатчики; 4. черный провод; 5. оранжевый провод; 6. черно-синий провод; 7. воздушныый фильтр (ACL); 8. резонатор; 9. воздуховод; 10. корпус дроссельной заслонки; 11. впускной коллектор; 12. охлаждающая жидкость двигателя
