Внимание:
- Всегда используйте новую прокладку головки цилиндра.
- Головка блока цилиндров и поверхность блока цилиндров ДОЛЖНЫ быть ЧИСТЫМИ.
- Метка "UP" на шкиве распределительного вала должна быть наверху.
- Поворачивают коленчатый вал до установки поршня первого цилиндра в ВМТ.
- Очистите регулирующее масляное отверстие перед установкой.
- Не используйте верхнюю и нижнюю крышки для хранения снятых деталей.
- Очистите верхнюю и нижнюю крышки перед установкой.

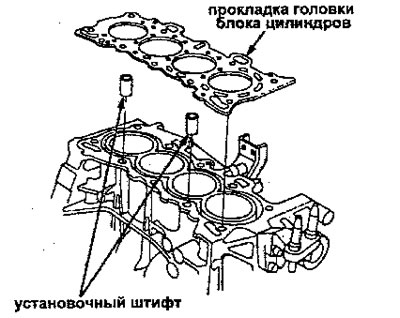

1. Совместите установочные штифты головки блока цилиндров.
2. Разместите правильно распределительный вал (см. выше).
3. Затяните болты крепления головки блока цилиндров последовательно в четыре этапа.
- Первый этап: №1 - №10 - 20 Нм
- Второй этап: №1- №10 - 49 Нм
- Третий этап: №1- № 0 - 67 Нм
- Четвертый этап: №1, №2 - 67 Нм

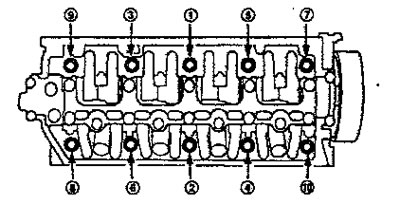

Последовательность затяжки болтов крепления головки блока цилиндров
4. Установите впускной коллектор, и затяните гайки в диагональной последовательности в два или трех приема, начиная с середины.
- Всегда используйте новую прокладку впускного коллектора.
5. Установите выпускной коллектор, и затяните гайки в диагональной последовательности в два или трех приема, начиная с середины.
- Всегда используйте новую прокладку выпускного коллектора.
6. Установите кронштейн выпускного коллектора, затем установите выхлопную трубу и кронштейн, и затем установите крышку.
7. Установите ремень привода ГРМ.
8. Отрегулируйте зазор в приводе клапанов.

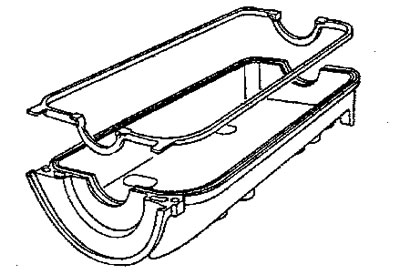

9. Установите прокладку крышки головки блока цилиндров в проточку крышки головки блока цилиндров. Поместите сначала в перерывы для распределительного вала, затем вставляйте в проточку по всему периметру.
Внимание.
- Перед монтажом прокладки крышек головки блока уцилиндров, полностью очистите сальник и проточку.
- При монтаже, убедитесь, что прокладка крышки головки блока цилиндров помещена надежно без зазоров и прерываний.

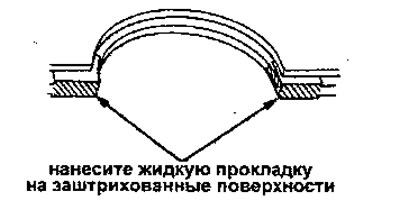

10. Нанесите "жидкую" прокладку к прокладке крышек головки блока цилиндров в четырех углах.
Внимание:
- Используйте жидкую прокладку № OY740-99986 или 08C70-X0134S.
- Проверьте, чтобы контактные поверхности были чистыми и сухими перед применением "жидкой" прокладки.
- Установите крышку в течении пяти минут после нанесения "жидкой" прокладки. В противном случае удалите следы старой прокладки и нанесите ее за-ново.
- После сборки, подождите по крайней мере 20 минут перед заполнением двигателя маслом.

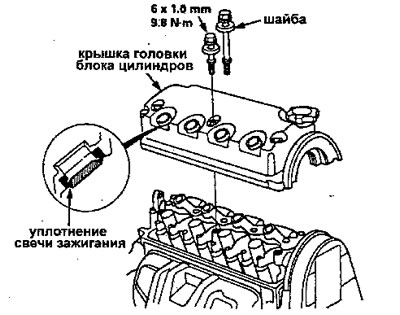

11. При монтаже крышки головки блока цилиндров, поддерживайте прокладку крышки головки блока цилиндров в проточке.
Установите уплотнение свечи зажигания на трубке свечи зажигания. Как только крышка головки блока цилиндров установилась на головку блока цилиндров, подвигайте немного крышку вперед - назад, чтобы она окончательно установилась.
Внимание:
- Перед монтажом крышки головки блока цилиндров, очистите поверхности контакта головки блока цилиндров.
- Не касаются частей, где жадкая прокладка, был а нанесена(применена).
- Не повредите уплотнение свечи зажигания при монтаже крышки головки блока цилиндров.
- Визуально проверьте уплотнение свечи зажигания на повреждения.
- Заменяйте шайбу когда она повреждена.

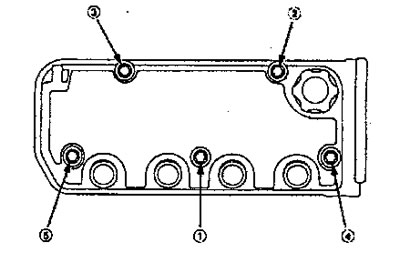

12. Затяните гайки в два или три приема. На заключительном этапе, затяните все болты, в последовательности до 9.8 Нм.
Внимание. После сборки, подождите по крайней мере 20 минут перед заполнением двигателя с маслом.
13. После установки, проверьте, чтобы все трубки, шланги и разъемы были установлены правильно.
