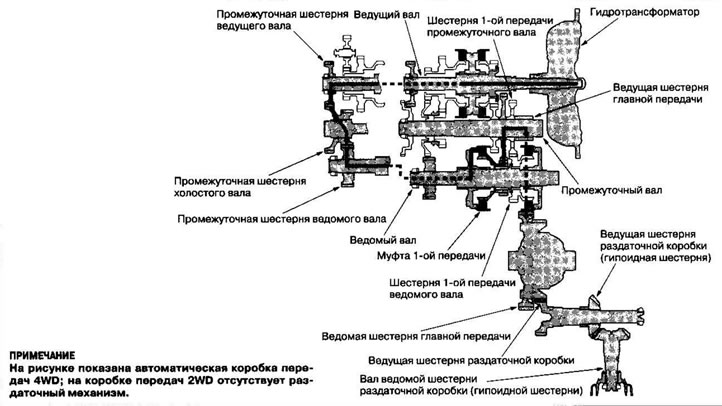

1-ая передача
- Гидравлическое давление подводится к муфте 1-ой передачи, затем муфта 1-ой передачи вводит шестерню 1-ой передачи ведомого вала в зацепление с ведомым валом.
- Промежуточная шестерня ведущего вала приводит в действие ведомый вал через промежуточную шестерню холостого вала и промежуточную шестерню ведомого вала.
- Шестерня 1-ой передачи ведомого вала приводит в действие шестерню 1-ой передачи промежуточного вала и промежуточный вал.
- Мощность передается на ведущую шестерню главной передачи, которая в свою очередь приводит в действие ведомую шестерню главной передачи и ведущую шестерню раздаточной коробки.
- Ведущая шестерня раздаточной коробки приводит в действие ведущую шестерню раздаточной коробки (гипоидную шестерню) и вал ведомой шестерни раздаточной коробки (гипоидной шестерни).

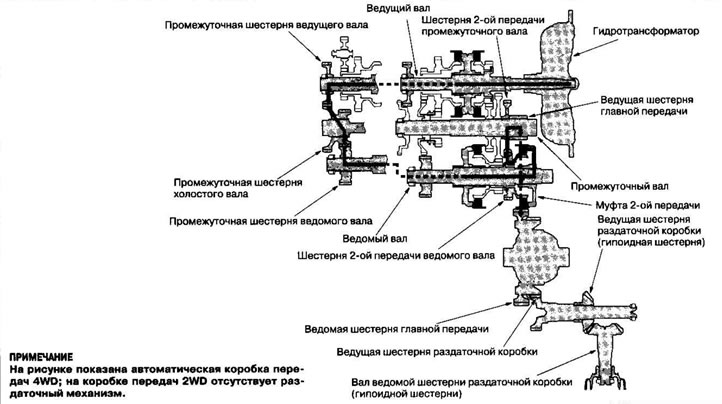

2-ая передача
- Гидравлическое давление подводится к муфте 2-ой передачи, затем муфта 2-ой передачи вводит шестерню 2-ой передачи ведомого вала в зацепление с ведомым валом.
- Промежуточная шестерня ведущего вала приводит в действие ведомый вал через промежуточную шестерню холостого вала и промежуточную шестерню ведомого вала.
- Шестерня 2-ой передачи ведомого вала приводит в действие шестерню 2-ой передачи промежуточного вала и промежуточный вал.
- Мощность передается на ведущую шестерню главной передачи, которая в свою очередь приводит в действие ведомую шестерню главной передачи и ведущую шестерню раздаточной коробки.
- Ведущая шестерня раздаточной коробки приводит в действие ведущую шестерню раздаточной коробки (гипоидную шестерню) и вал ведомой шестерни раздаточной коробки (гипоидной шестерни).

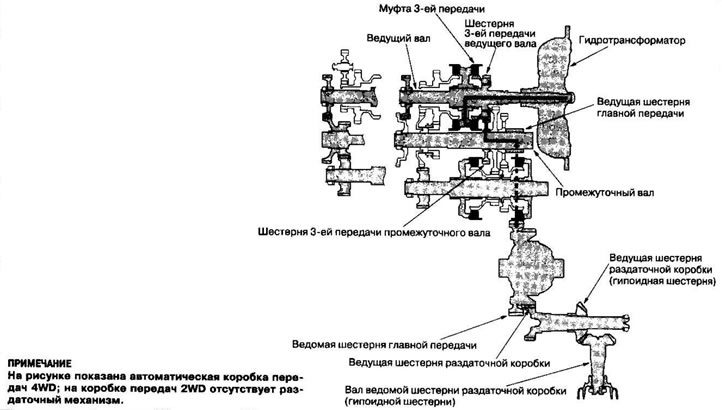

3-ья передача
- Гидравлическое давление подводится к муфте 3-ей передачи, затем муфта 3-ей передачи вводит шестерню 3-ей передачи ведомого вала в зацепление с ведущим валом.
- Шестерня 3-ей передачи ведущего вала приводит в действие шестерню 3-ей передачи промежуточного вала и промежуточный вал.
- Мощность передается на ведущую шестерню главной передачи, которая в свою очередь приводит в действие ведомую шестерню главной передачи и ведущую шестерню раздаточной коробки.
- Ведущая шестерня раздаточной коробки приводит в действие ведущую шестерню раздаточной коробки (гипоидную шестерню) и вал ведомой шестерни раздаточной коробки (гипоидной шестерни).

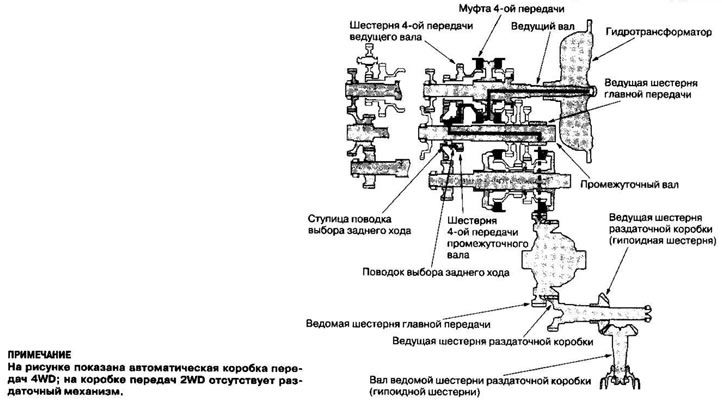

4-ая передача
- Гидравлическое давление подводится к сервоклапану, который вводит поводок выбора заднего хода в зацепление с шестерней 4-ой передачи промежуточного вала, когда рычаг переключения находится в положении [D], [2], [1] (диапазон передач переднего хода).
- Гидравлическое давление также подводится к муфте 4-ой передачи, затем муфта 4-ой передачи вводит шестерню 4-ой передачи ведущего вала в зацепление с ведущим валом.
- Шестерня 4-ой передачи ведущего вала приводит в действие шестерню 4-ой передачи промежуточного вала и промежуточный вал.
- Мощность передается на ведущую шестерню главной передачи, которая в свою очередь приводит в действие ведомую шестерню главной передачи и ведущую шестерню раздаточной коробки.
- Ведущая шестерня раздаточной коробки приводит в действие ведущую шестерню раздаточной коробки (гипоидную шестерню) и вал ведомой шестерни раздаточной коробки (гипоидной шестерни).

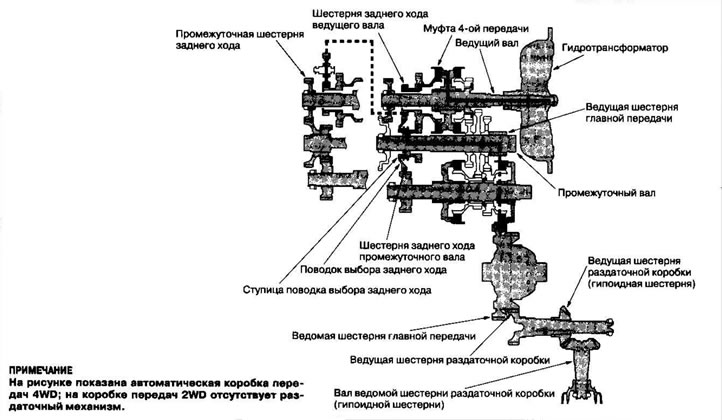

Положение [R]
- Гидравлическое давление подводится к сервоклапану, который вводит поводок выбора заднего хода в зацепление с шестерней заднего хода промежуточного вала, когда рычаг переключения находится в положении [А].
- Гидравлическое давление также подводится к муфте 4-ой передачи, затем муфта 4-ой передачи вводит шестерню заднего хода ведущего вала в зацепление с ведущим валом.
- Шестерня заднего хода ведущего вала приводит в действие шестерню заднего хода промежуточного вала через промежуточную шестерню заднего хода.
- Направление вращения шестерни заднего хода промежуточного вала изменяется промежуточной шестерней заднего хода.
- Шестерня заднего хода промежуточного вала приводит в действие промежуточный вал через поводок выбора заднего хода, который приводит в действие ступицу поводка выбора заднего хода.
- Мощность передается на ведущую шестерню главной передачи, которая в свою очередь приводит в действие ведомую шестерню главной передачи и ведущую шестерню раздаточной коробки.
- Ведущая шестерня раздаточной коробки приводит в действие ведущую шестерню раздаточной коробки (гипоидную шестерню) и вал ведомой шестерни раздаточной коробки (гипоидной шестерни).
