Датчик скорости бесконтактный, индукционного типа, состоит из катушки и ротора (тонвалика).
1. Выключите зажигание и поднимите автомобиль.
2. Отсоедините от датчик разъем. Следует иметь в виду, что датчики скорости передних колес смонтирован рядом с проводкой желтого цвета, которая относится к подушке безопасности. Нарушать положение проводки подушки безопасности запрещается. Чтобы отсоединить разъем снимите чехол (кронштейн) крепления проводки, скобы (или хомуты) проводки, предварительно обозначив (или зарисовав) трассу проводки.

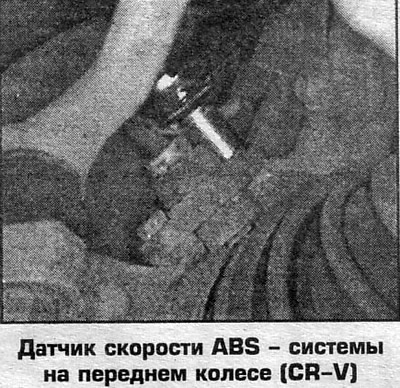

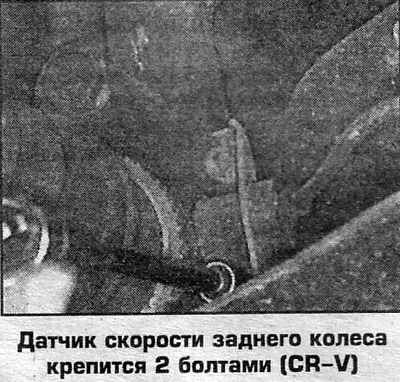

3. Отверните болт крепления датчика и снимите датчик, при необходимости слегка пристукните пластмассовым молотком по фланцевой части датчика (не по корпусу).
 |
 |
4. При установке датчика проложите провода в точности по трассе, обозначенной при разборке, перекручивание проводов не допускается. После укладки проводов затяните болт крепления датчика с моментом 22 Нм. Оденьте скобы крепления проводки, чехол (или кронштейн) крепления проводов. Присоедините разъем.
Проверка

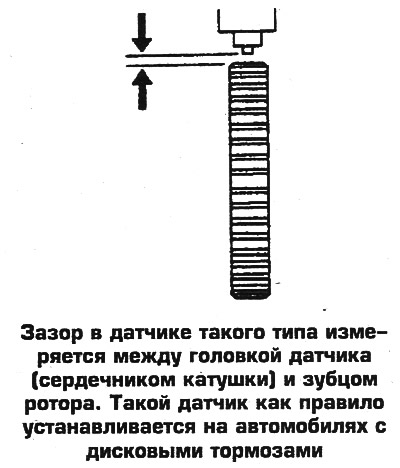

1. Проверьте зазор между головкой датчик и ротором, медленно проворачивая ступицу (фото).
 |
 |
2. Зазор должен быть:
- на моделях CR-V и 4-цилиндровых Odyssey 0,5-1,0 мм (все колеса),
- на 6-цилиндровых Odyssey 0,5-1,0 мм (передние колеса) и 0,2-1,1 мм (задние колеса)
Ротор датчика скорости (тонвалик) - проверка

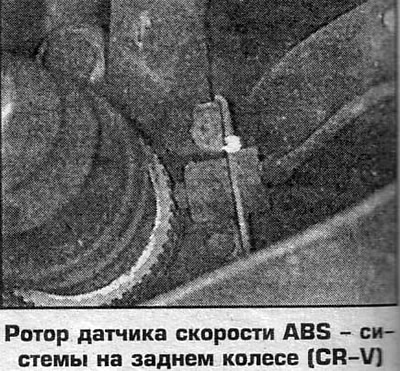

Проверьте состояние зубцов ротора, ротор с поврежденными зубцами замените. Удалите все инородные предметы, застрявшие между зубцами датчика. На полноприводных моделях CR-V ротор датчика скорости вмонтирован в полуось, при неисправности датчика полуось следует заменить.
