Демонтажа секундарног вратила
Напомена: Уклоните главчине синхронизатора помоћу пресе и челичних блокова као што је приказано на слици. Ако користите извлакач са вилицама, можете поломити зубе зупчаника.

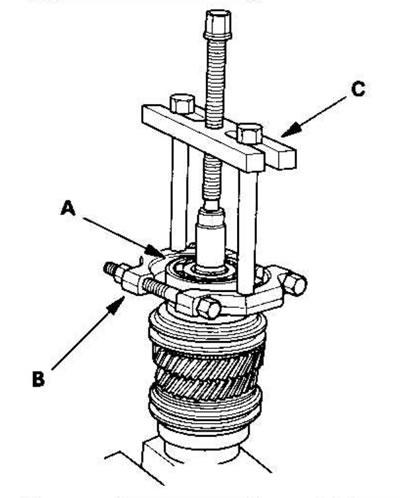

1. Уклоните куглични лежај са угаоним контактом (А) и конусни прстен користећи сепаратор лежајева (Б) и извлакач лежајева (Ц). Уверите се да се сепаратор лежајева налази испод конусног прстена.

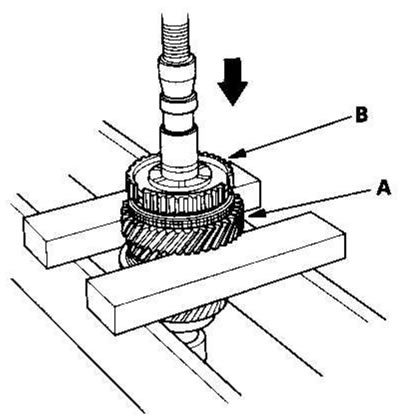

2. Поставите зупчаник 5. брзине (А) на челичне блокове и истисните секундарно вратило из главчине синхронизатора 5. брзине (Б). Ако користите извлакач са вилицама, можете поломити зубе зупчаника.

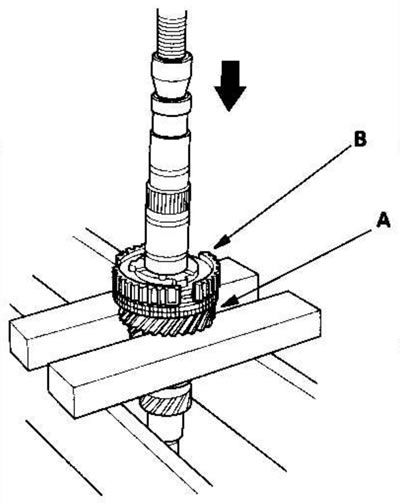

3. Поставите зупчаник 3. брзине (А) на челичне блокове и истисните секундарно вратило из главчине синхронизатора 3./4. брзине (Б). Ако користите извлакач са вилицама, можете поломити зубе зупчаника.
Провера секундарног вратила

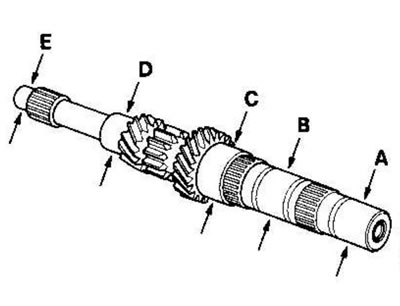

1. Проверите површине зупчаника и лежаја на хабање и оштећења, а затим измерите секундарно вратило у тачкама А, Б и Ц. Ако је било који део секундарног вратила мањи од наведене границе, замените га новим.
| Стандардно | Ограничење | ||
| А | Површина кугличног лежаја (страна кућишта мењача) | 27.987 - 28.000 мм | 27,94 мм |
| УНУТРА | Површина одстојне чауре | 31.984 - 32.000 мм | 31,93 мм |
| СА | Површина лежаја игле | 38.984 - 39.000 мм | 38,93 мм |
| D | Површина кугличног лежаја | 27.977 - 27.990 мм | 27,94 мм |
| Е | Површина чауре | 20,80 - 20,85 мм | 20,75 мм |

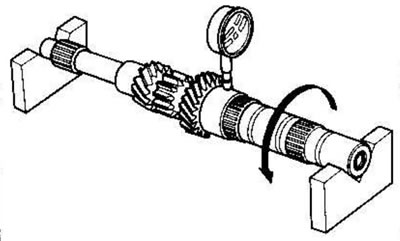

2. Проверите избацивање тако што ћете секундарно вратило са оба краја поставити на носаче. Окрените секундарно вратило за два пуна обрта. Ако одступање прелази наведену границу, замените секундарно вратило новим.
| Стандардно | макс. 0,02 мм |
| Ограничење | 0,05 мм |
