Avertizare!
- Apăsați treptele de viteză a 3-a, a 4-a și a 5-a pe contraarborele fără lubrifiere.
- Când apăsați angrenajele treptelor de viteză a 3-a, a 4-a și a 5-a, instalați arborele pe bare de oțel și utilizați o presă.
- Apăsați vitezele a 3-a, a 4-a și a 5-a pe contraarborele cu o forță de așezare de 9800 N (1000 kgf).
- Pentru potrivirea finală, forța trebuie să fie de 925480 N (2600 kgf).
Notă: La asamblare, consultați desenul ansamblului arborelui intermediar (Vezi deasupra).

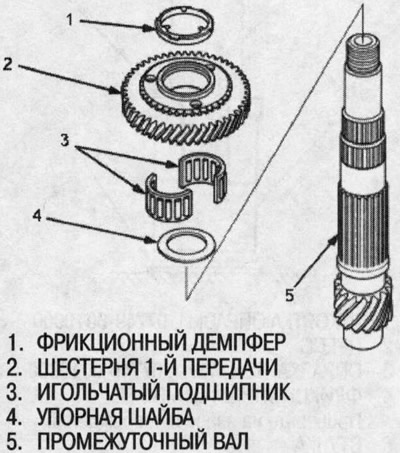

1. Instalați șaiba de presiune, rulmentul cu ace, treapta de viteză 1 și amortizorul de frecare.
Notă: Montați amortizorul de frecare pe treapta 1 înainte de instalare.

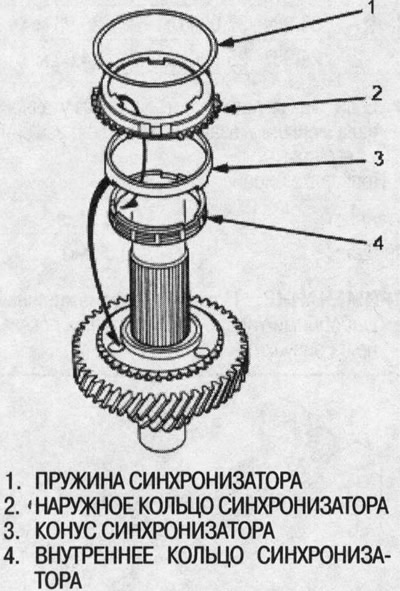

2. Instalați sincronizatorul cu dublu con.

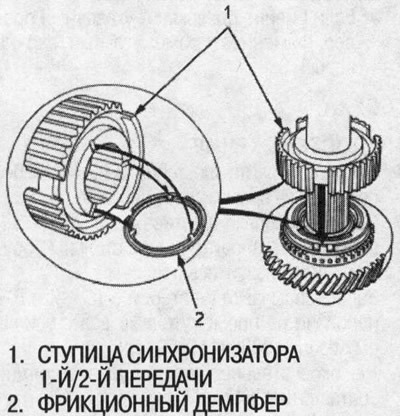

3. Instalați butucul sincronizatorului treptei 1/2 aliniind urechile de pe amortizorul de frecare cu canelurile de pe butucul sincronizatorului.

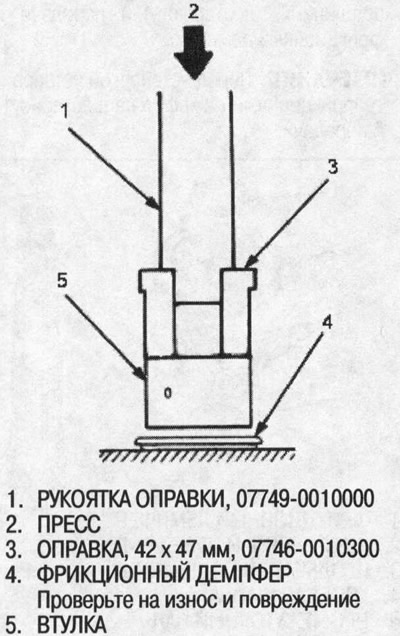

4. Folosind unealta specială, instalați amortizorul de frecare pe bucșă și apăsați-l așa cum se arată în figură.
5. Instalați treapta a 2-a prin alinierea urechilor conului sincronizatorului cu canelurile treptei a 2-a.

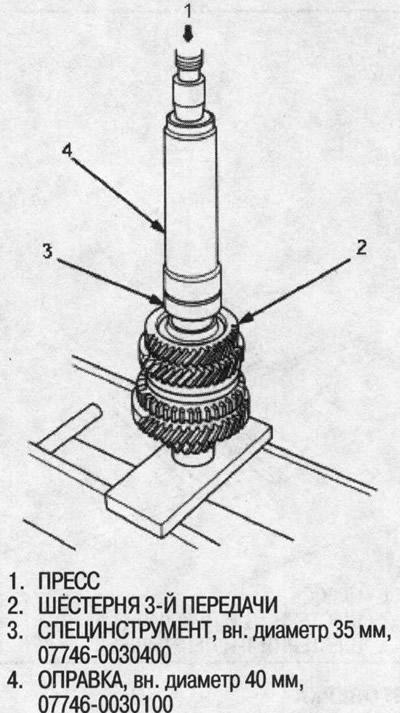

6. Instalați arborele intermediar pe barele de oțel așa cum se arată în figură, utilizați unealta specială pentru a instala treapta a 3-a și apăsați-o așa cum se arată în figură.

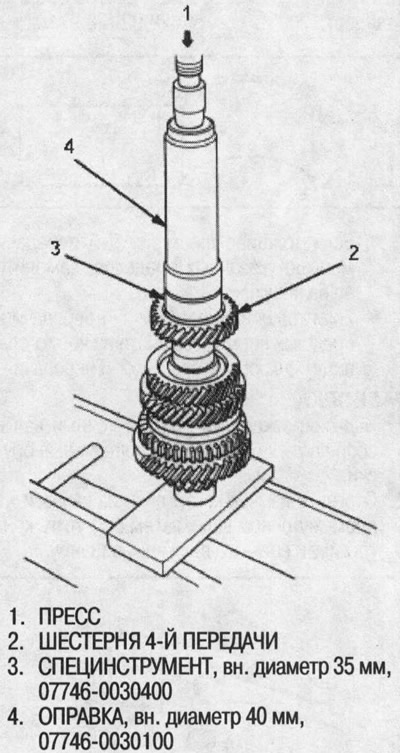

7. Folosind unealta specială, instalați treapta a 4-a și apăsați-o așa cum se arată.

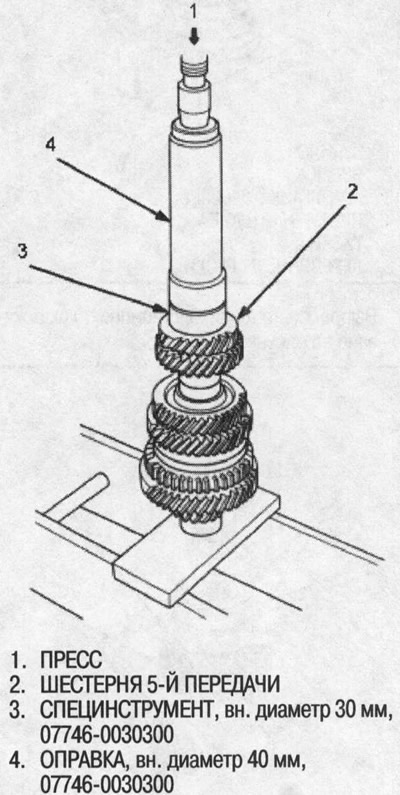

8. Folosind unealta specială, instalați treapta a 5-a și apăsați-o așa cum se arată.

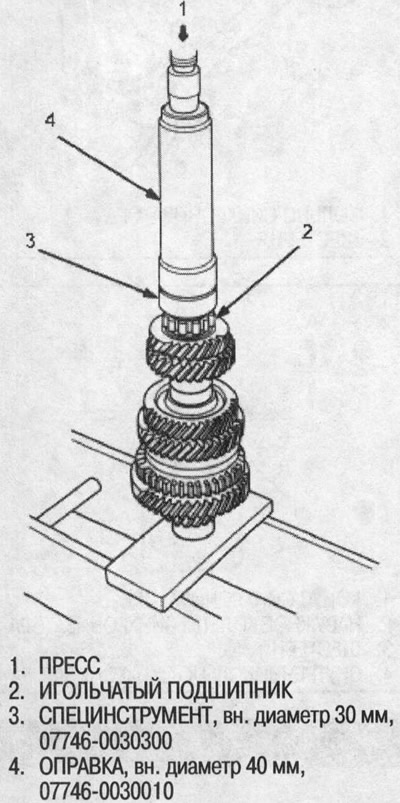

9. Folosind unealta specială, instalați rulmentul cu ace și apăsați-l așa cum se arată, instalați pista exterioară a rulmentului.

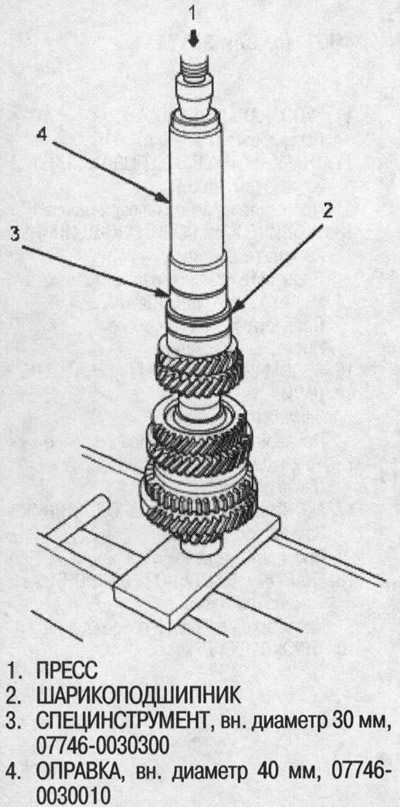

10. Folosind unealta specială, instalați rulmentul cu bile și apăsați-l așa cum se arată.

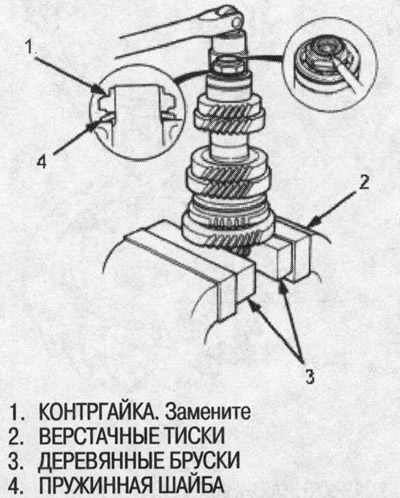

11. Fixați bine ansamblul arborelui intermediar într-o menghină cu blocuri de lemn.
12. Instalați șaiba elastică.
13. Instalați o nouă piuliță de blocare la cuplul de strângere corect, apoi calfățați urechea piuliței de blocare în canelură.
Cuplu de strângere: 127-0-127 Nm (13-0-13 kgf/m)
