2. Înfășurați porțiunea în trepte a arborelui melcat cu bandă de vinil și aplicați lichid de servodirecție peste banda de vinil. Instalați inelul de protecție.
3. Aplicați lichid de servodirecție în interiorul noii garnituri de supapă.
4. Așezați garnitura supapei pe arborele melcat fără a deteriora buza de etanșare. Montați etanșarea supapei cu partea canelurii îndreptată spre lagăr.

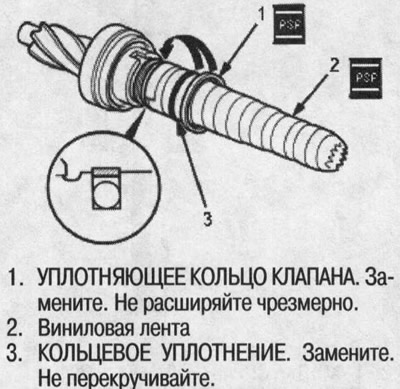

5. Așezați un nou inel O în canelura de pe arborele melcat. Apoi glisați noul inel O al supapei pe arbore și în canelura de pe arborele melcat.
6. Scoateți banda de vinil de pe arborele melcat.
7. Aplicați lichid de servodirecție pe suprafața inelului O al supapei plasat pe arborele melcat.
8. Aplicați lichid de servodirecție pe suprafața interioară a sculei speciale.
9. Așezați unealta specială cu capătul cu diametrul mai mare pe inelul de etanșare al supapei.
10. Deplasați unealta specială în sus și în jos de mai multe ori, astfel încât inelul de etanșare al supapei să se potrivească pe arborele melcat.
11. Scoateți unealta specială.

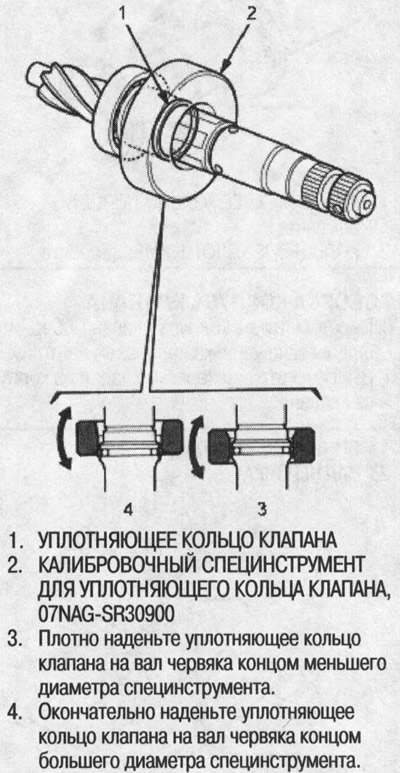

12. Întoarceți unealta specială și instalați capătul cu diametrul mai mic pe inelul O al supapei.
13. Aplicați lichid de servodirecție pe suprafața interioară a sculei speciale. Așezați inele O noi pe unealta specială pe partea cu diametrul mai mic și lărgiți inelele O. Când instalați inele O, luați în considerare următoarele:
- Nu supraextindeți inelul O. Așezați inelele cu grijă pentru a nu le deteriora. După introducere, comprimați inelele O folosind unealta specială (de calibrare).
- Există două tipuri de inele de etanșare pentru manșon disponibile: negru și maro. Nu amestecați diferite tipuri de inele O pentru căptușeală, deoarece acestea nu sunt interschimbabile.

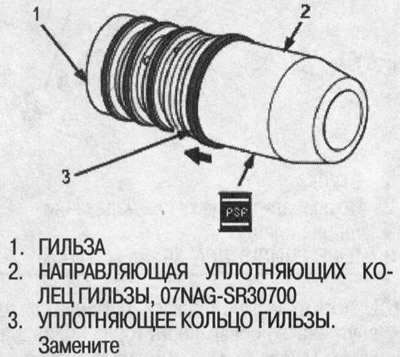

14. Aliniați unealta specială cu canelurile de pe căptușeală și apăsați bine inelele O în caneluri. După instalare, comprimați temporar inelele O cu degetele.
15. Aplicați lichid de servodirecție pe inelele O de pe căptușeală și pe întreaga suprafață interioară a sculei speciale.

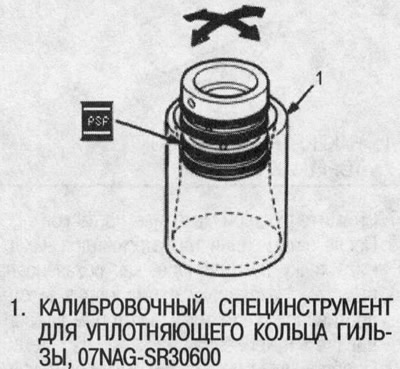

16. Introduceți încet manșonul în unealta specială.
17. Deplasați căptușeala de mai multe ori în toate direcțiile și asigurați-vă că inelele O sunt bine așezate în căptușeală.
Notă: Asigurați-vă că inelele O nu s-au răsturnat.

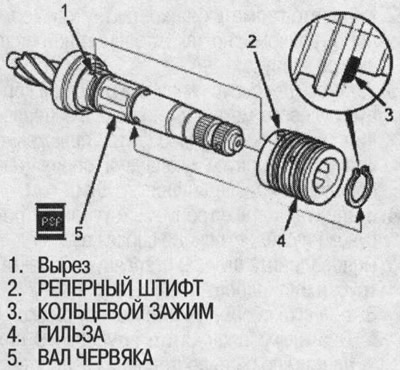

18. Aplicați lichid de servodirecție pe suprafața arborelui melcat. Așezați manșonul pe arborele melcat, aliniind știftul de referință din interiorul manșonului cu decupajul de pe arbore. Apoi plasați noua clemă inelă în siguranță în canelura arborelui melcat. Când instalați căptușeala, aveți grijă să nu deteriorați inelul O al supapei.

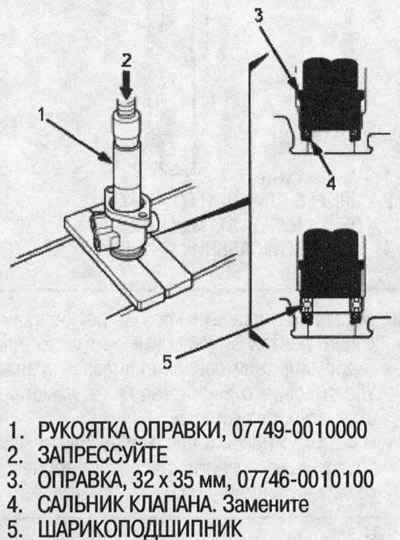

19. Aplicați lichid de servodirecție pe buza inelului O al etanșării supapei, apoi utilizați unealta specială pentru a apăsa etanșarea în corpul supapei, așa cum se arată în figură. Apăsați etanșarea supapei cu partea canelurii îndreptată spre unealta specială.
20. Folosind unealta specială, apăsați noul rulment cu bile în corpul supapei, așa cum se arată în ilustrație.
21. Înfășurați arborele melcat cu bandă de vinil, apoi aplicați lichid de servodirecție peste banda de vinil.

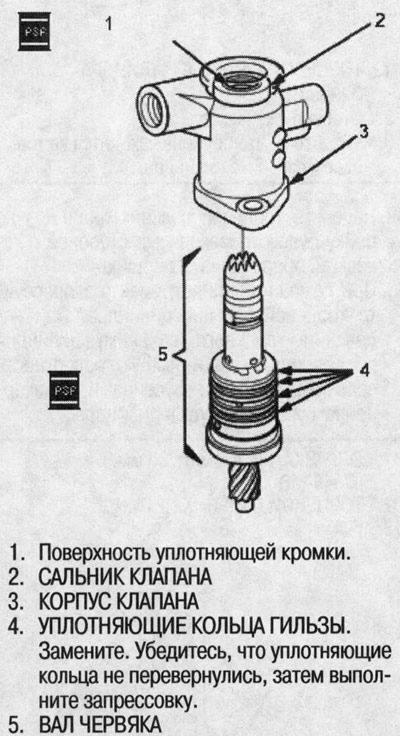

22. Introduceți axul melcat în corpul supapei. Aveți grijă să nu deteriorați inelele O ale supapei.
23. Scoateți banda de vinil de pe axul melcat, apoi îndepărtați orice bandă adezivă rămasă.

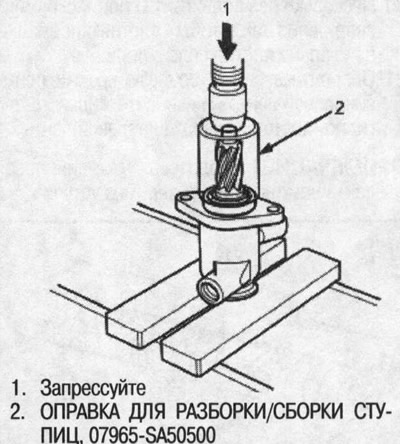

24. Folosind o unealtă specială, apăsați arborele/manșonul melcat. Asigurați-vă că axul melcat/manșonul se rotește fără probleme prin rotirea arborelui melcat.
