Tartalomjegyzék: A belső zsanér felől ⇊ A külső zsanér felől ⇊
A belső zsanér felől

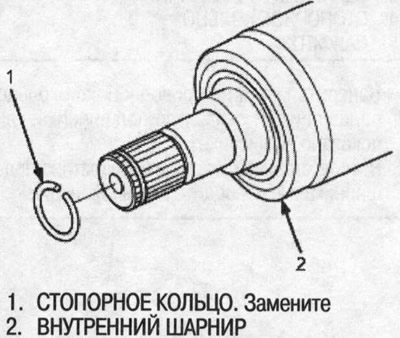

1. Távolítsa el a rögzítőgyűrűt a belső csatlakozásról.
2. Távolítsa el a kapcsokat a burkolatokról. Ne sértse meg a csomagtartót vagy a dinamikus lengéscsillapítót.

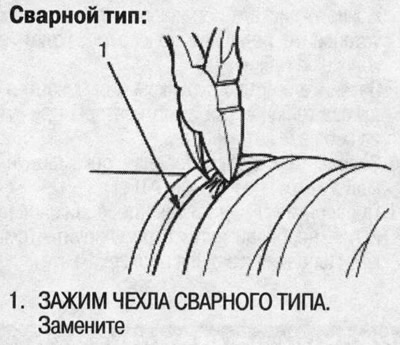

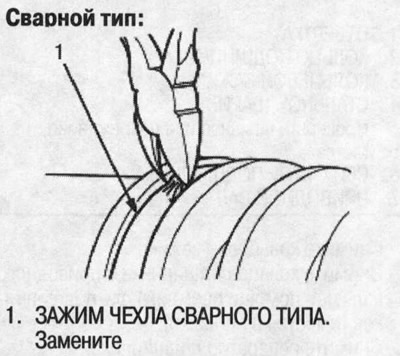

- Ha a burkolatok bilincsei össze vannak hegesztve, vágja le őket.

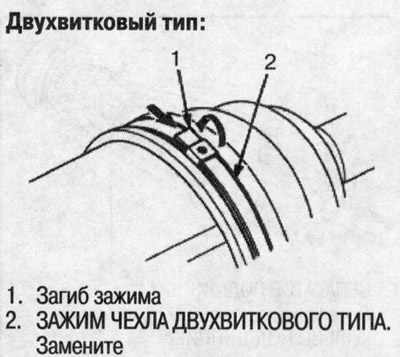

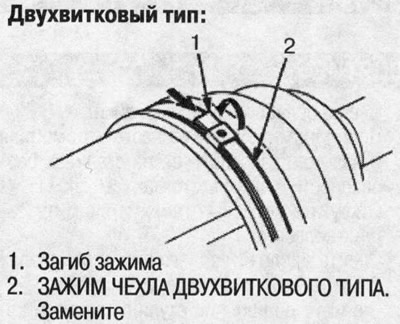

- Ha a burkolat bilincsei kétfordulatúak, hajlítsa vissza őket.
 |
 |
3. Távolítsa el a rögzítőgyűrűt a belső csatlakozásról.

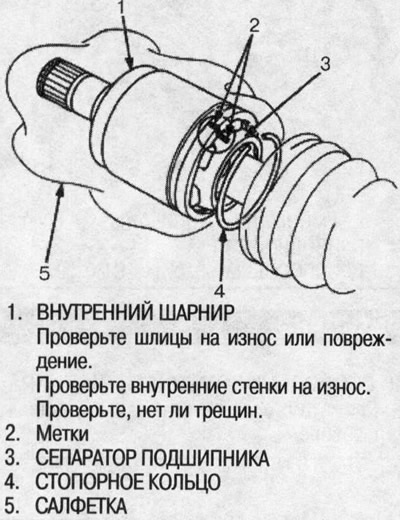

4. Jelölje meg a belső csuklót és a csapágykosarat az ábra szerint. Tekerje be a belső csuklót szövetbe, és tartsa távol az acélgolyókat a csapágykosárból, majd válassza le a belső csuklót a hajtótengelyről.
5. Jelölje meg a hajtótengelyt, a csapágygyűrűt és a csapágykosarat az ábra szerint.

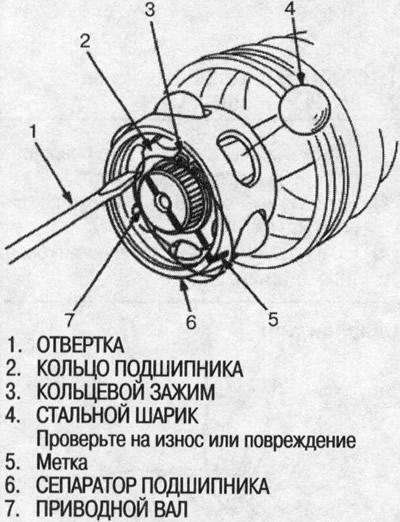

6. Vegye ki az acélgolyót a csapágyházból. Ne sértse meg az acélgolyót.
7. Távolítsa el a gyűrűbilincset.

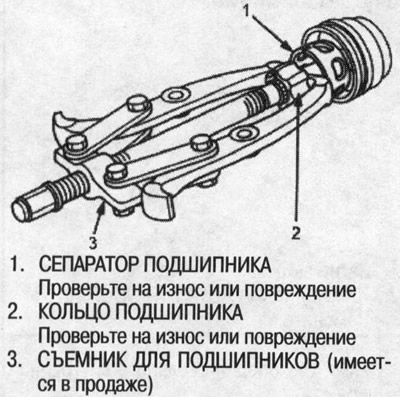

8. Távolítsa el a csapágygyűrűt a hajtótengelyről egy kereskedelmi forgalomban kapható csapágyhúzóval.
9. Távolítsa el a csapágyházat.

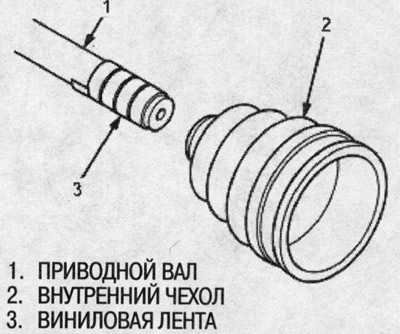

10. A belső csomagtartó károsodásának elkerülése érdekében csavarja be a hajtótengely bordáit vinilszalaggal.
11. Távolítsa el a belső fedelet. Ne sértse meg a tokot.
12. Távolítsa el a vinil szalagot.
A külső zsanér felől
1. Távolítsa el a kapcsokat a burkolatokról. Ne sértse meg a csomagtartót vagy a dinamikus lengéscsillapítót.
- Ha a burkolatok bilincsei össze vannak hegesztve, vágja le őket.
- Ha a burkolat bilincsei kétfordulatúak, hajlítsa vissza őket.
 |
 |
2. Törölje le a zsírt a hajtótengelyről és a külső csukló belső gyűrűjéről.

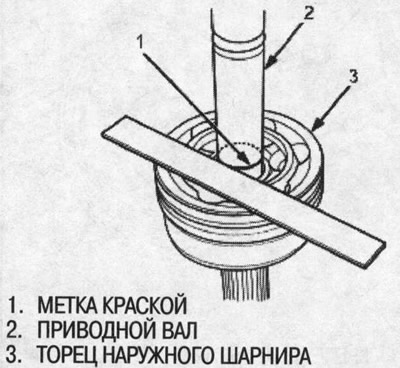

3. Vigyen fel festékjelet a hajtótengelyre, jelezve a külső csuklóvég helyzetét.
4. Óvatosan rögzítse a hajtótengelyt egy satuban.

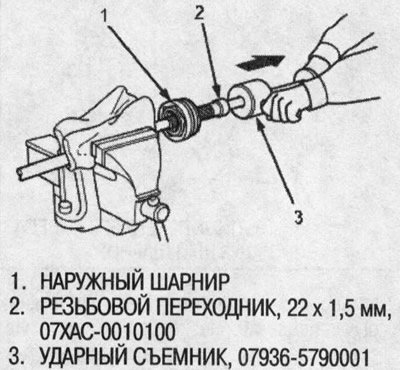

5. Speciális szerszámok segítségével távolítsa el a külső zsanért.
6. Vegye le a hajtótengelyt a saturól.

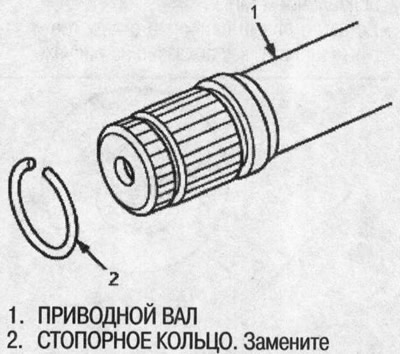

7. Távolítsa el a rögzítőgyűrűt a hajtótengelyről.

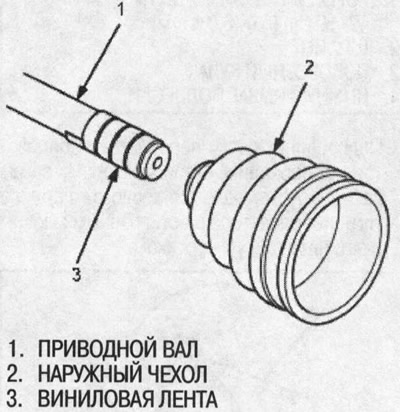

8. A külső csomagtartó és a dinamikus lengéscsillapító károsodásának elkerülése érdekében csavarja be a hajtótengely bordáit vinilszalaggal.
9. Távolítsa el a külső fedelet. Ne sértse meg a tokot.
10. Távolítsa el a vinil szalagot.
