2. Снимите аккумулятор.
3. Слейте охлаждающую жидкость двигателя.
4. Снимите переднюю решетку.
5. Снимите переднюю решетку.

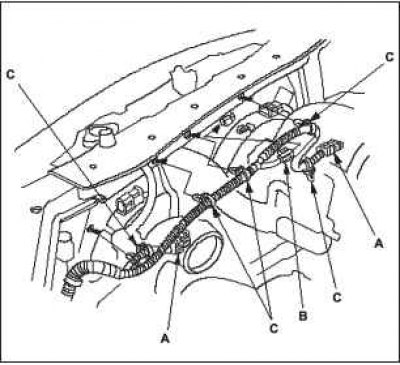

6. Отсоедините разъемы А электропривода вентилятора А и разъем выключателя замка капота В, затем снимите хомуты С.

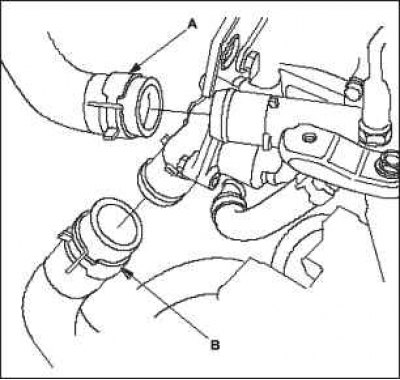

7. Снимите верхний шланг радиатора А и нижний шланг радиатора В.

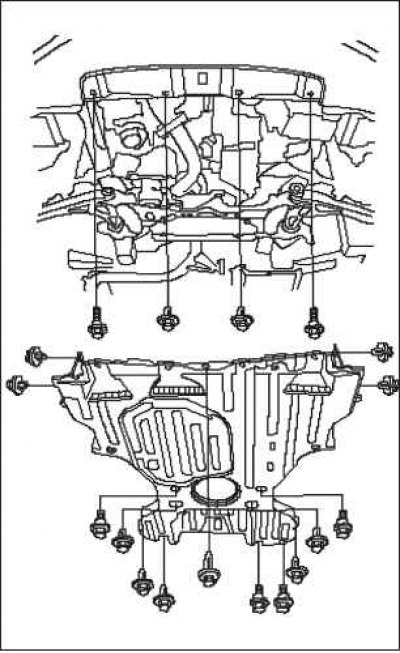

8. Снимите нижнюю крышку двигателя.

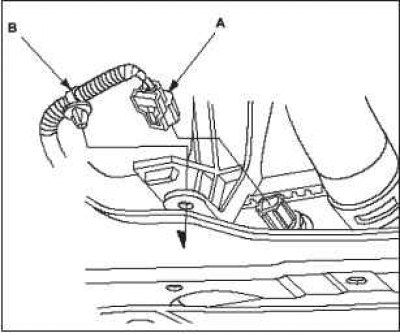

9. Отсоедините разъемы 2 датчика температуры охладителя (ECT) А, затем снимите хомуты В.

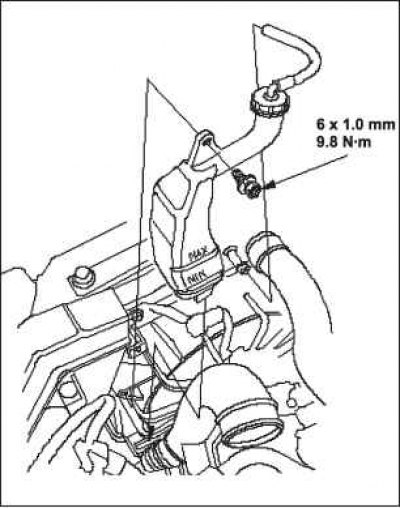

10. Снимите бачок для рабочей жидкости.

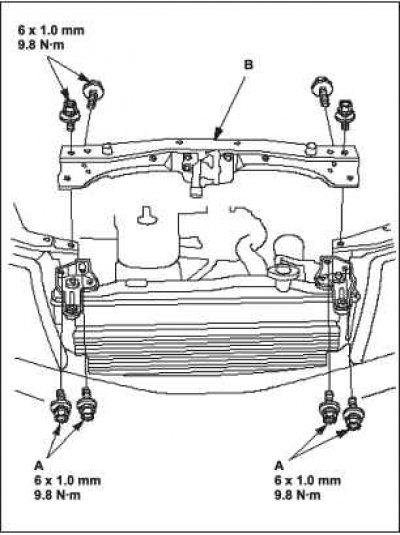

11. Выкрутите болты крепления верхней скобы радиатора А, затем снимите раму В.
 |  |
12. Вытащите вверх радиатор, затем отсоедините блок кожуха вентилятора и другие детали от радиатора.
13. Установите радиатор в последовательности, обратной снятию. Убедитесь, что верхние и нижние подушки надежно закреплены.
14. Устанавливайте радиатор, выполняя операции в обратном порядке. Нанесите лакокрасочное покрытие на болты крепления стойки.
15. Залейте в радиатор охлаждающую жидкость и удалите воздух из системы охлаждения.
