1. Снимите нижнюю крышку двигателя.
2. Слейте моторное масло.

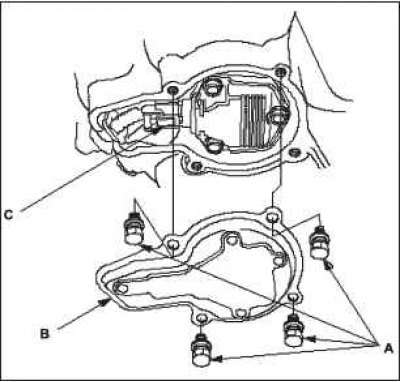

3. Выверните болты А, снимите крышку В и разъем С датчика уровня моторного масла.
Примечание. Если крышка повреждена, замените ее.

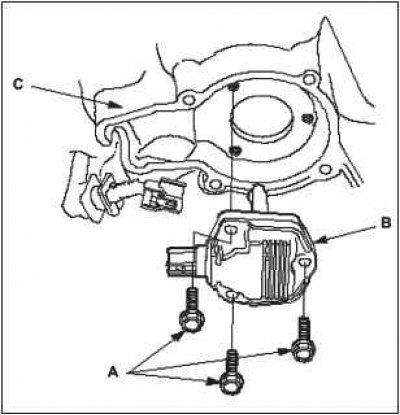

4. Выкрутите болты А, затем снимите датчик В уровня моторного масла с масляного поддона С.
Примечание. Для того, чтобы не повредить масляный поддон и крепежную поверхность датчика, не используйте острых инструментов при снятии датчика.
Если вы обнаружите повреждения датчика, замените его.
5. Очистите поверхность вокруг крепежного отверстия на масляном поддоне для датчика уровня масла, если там имеются следы масла, грязи или смазки.
Примечание. Не поцарапайте и не повредите крепежную поверхность датчика.

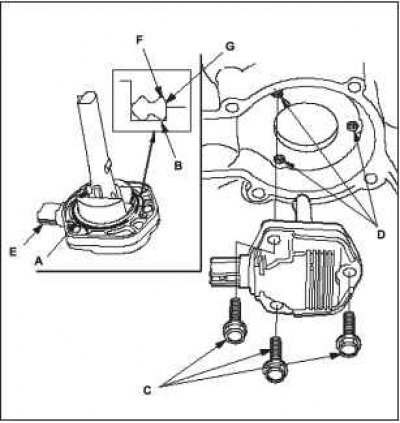

6. Выполняйте операции по установке датчика в порядке, обратном снятию, соблюдая следующее:
- используйте новое уплотнительное кольцо А и убедитесь, что оно не погнуто;
- уберите масло, грязь или смазку с канавки для уплотнительного кольца на датчике В, болтах С и отверстиях для болтов D;
- будьте осторожны, чтобы не поцарапать крепежную поверхность датчика;
- не допускайте попадания масла на разъем Е;
- убедитесь, что поверхность уплотнительного кольца F датчика уровня масла составляет 1,0 мм±0,15 мм от датчика (со всех сторон) G.
7. Установите сливной болт и залейте моторное масло до максимального уровня.
Запустите двигатель. Удерживайте частоту вращения коленчатого вала 3000 об./мин (мин⁻¹) без нагрузки (в нейтральном положении КП) до включения вентилятора радиатора и дайте ему работать на холостом ходу не менее 10 минут.
9. Проверьте «ENGINE OIL LEVEL MONITOR CONDITION» (наблюдение за уровнем моторного масла) в «DATA LIST» (списке данных) с помощью HDS.
- Если выводится сообщение о состоянии «ACTIVE» (активно), перейдите к п. 10.
- Если «INACTIVE» (неактивно), установите новый датчик, затем перейдите к п. 7.
10. Выключите зажигание, подождите 3 минуты, затем измерьте уровень моторного масла. При необходимости, отрегулируйте уровень масла до максимума.
11. Запустите двигатель и дайте ему поработать 5 минуты на холостом ходу.
12. Проверьте «ENGINE OIL LEVEL» (уровень масла) в меню «DATA LIST» (список данных) при помощи HDS и запишите уровень.
13. Заглушите двигатель, оставьте замок зажигания в положении «ON» (II) и подождите 3 минуты.
14. Проверьте «ENGINE OIL LEVEL» в меню «DATA LIST» при помощи HDS и сравните с уровнем, полученным зафиксированным в п. 12.
- Если уровень изменился более, чем на 2 мм, датчик уровня моторного масла исправен.
- Если уровень не изменился более, чем на 2 мм, установите новый датчик и перейдите к 6.
15. Проверьте подтеки масла вокруг датчика.
- Если подтеков нет, перейдите к п. 16.
- Если вы обнаружите подтеки, устраните их, затем перейдите к п. 16.
16. Установите крышку А датчика уровня моторного масла и закрутите болты до указанного момента.
17. Установите нижнюю крышку двигателя.
