Снятие и установка
1. Слейте охлаждающую жидкость.
2. Снимите отделочную панель.
3. Снимите замок капота.
4. Отсоедините верхний, нижний шланги радиатора и шланги от охладителя рабочей жидкости АКПП.
5. Отсоедините разъемы электродвигателей вентиляторов, выключателя вентилятора системы охлаждения, муфты компрессора кондиционера и снимите радиатор из моторного отсека.
6. Снимите диффузоры вентиляторов в сборе с вентиляторами с радиатора.
7. Установка деталей при сборке производится в последовательности, обратной снятию.
8. Залейте охлаждающую жидкость в систему охлаждения.

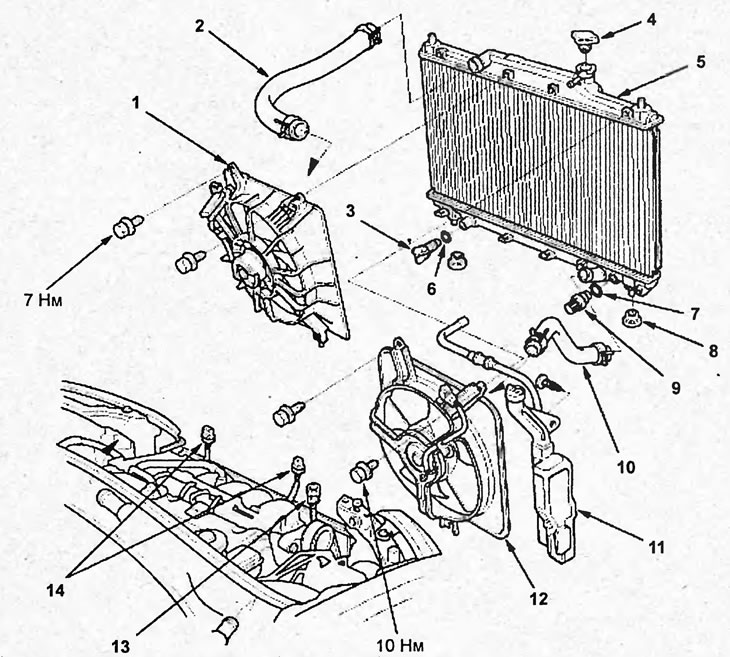

Снятие и установка радиатора (К20А). 1 - вентилятор системы охлаждения в сборе с кожухом, 2 - верхний шланг радиатора, 3 - сливная пробка, 4 - крышка радиатора, 5 - радиатор, 6, 7 - уплотнительное кольцо, 8 - опора радиатора, 9 - выключатель вентилятора системы охлаждения, 10 - нижний шланг радиатора, 11 - расширительный бачок, 12 - вентилятор кондиционера в сборе с кожухом, 13 - разъем выключателя вентилятора системы охлаждения, 14 - разъемы вентиляторов.

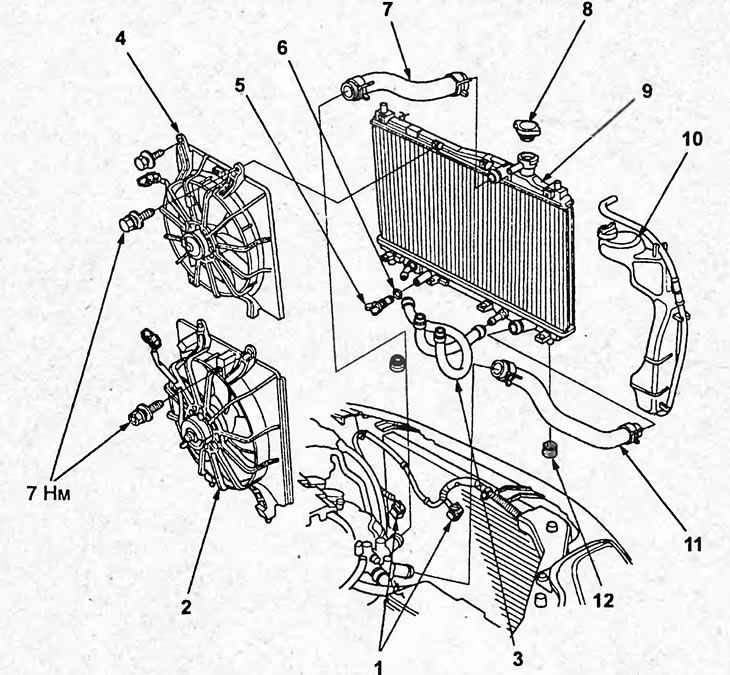

Снятие и установка радиатора (D15B, D17A). 1 - разъемы электродвигателей вентиляторов, 2 - вентилятор системы охлаждения, 3 - шланги от охладителя рабочей жидкости АКПП, 4 - вентилятор системы кондиционирования, 5 - сливная пробка, 6 - уплотнительное кольцо, 7 - верхний шланг радиатора, 8 - крышка радиатора, 9 - радиатор, 10 - расширительный бачок, 11 - нижний шланг радиатора, 12 - нижняя опора радиатора.
