Снятие и установка
1. (К20А) Снимите ремень привода навесных агрегатов.
2. (D15B, D17A) Снимите ремень привода ГРМ.
3. Слейте охлаждающую жидкость.
4. (К20А) Снимите шкив коленчатого вала.
5. (К20А) Снимите патрубок системы смазки (А), отверните семь болтов крепления насоса ОЖ и снимите насос.
6. (D15B, D17A) Снимите насос охлаждающей жидкости, отвернув четыре болта крепления.

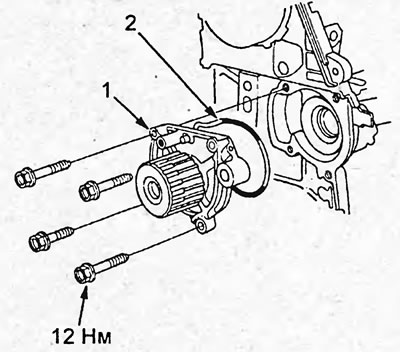

D15B, D17A. 1 - насос охлаждающей жидкости, 2 - уплотнительное кольцо.

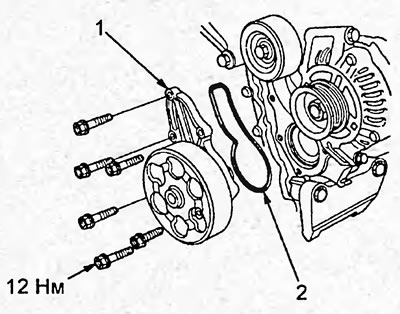

К20А. 1 - насос охлаждающей жидкости, 2 - уплотнительное кольцо.
7. Проверьте контактные поверхности и паз уплотнительного кольца. Очистите при необходимости.
8. Установите насос охлаждающей жидкости с новым уплотнительным кольцом.
Проверка
Поверните насос охлаждающей жидкости против часовой стрелки. Убедитесь, что он вращается свободно.
Если насос вращается с трудом, замените его.
Примечание: небольшие утечки из дренажных отверстий (А) не являются неисправностью.

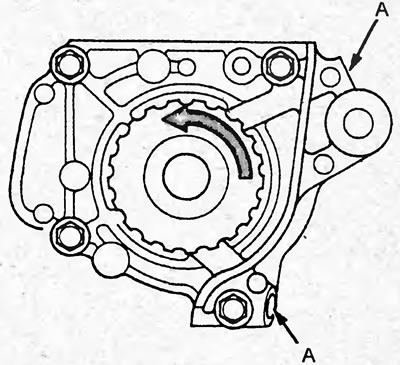

D15B, D17A.

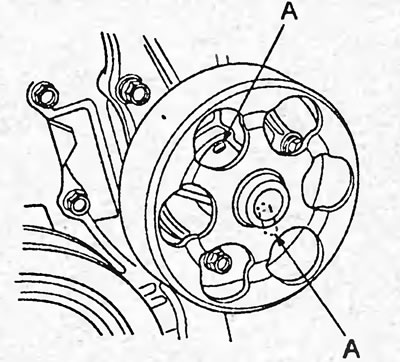

К20А.
Установка переходника системы охлаждения (К20А)
1. Очистите контактную поверхность переходника.

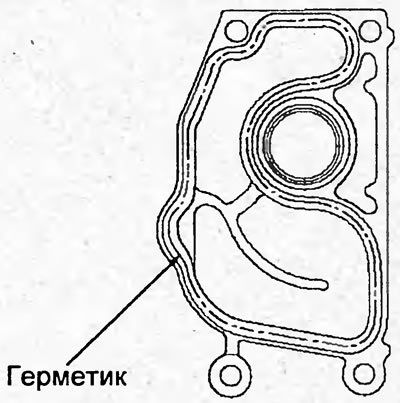

2. Нанесите слой герметика на контактную поверхность переходника, как показано на рисунке.
3. Установите переходник с новым уплотнительным кольцом.

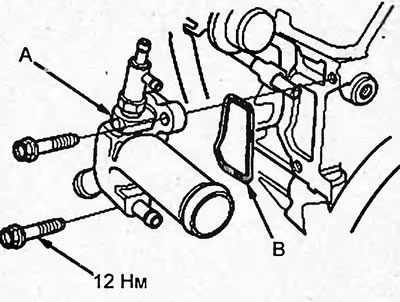

Установка патрубка системы охлаждения (К20А)
Устанавливайте патрубок системы охлаждения (А) с новым уплотнительным кольцом (В).
