Снятие и установка переключателя управления освещением
1. Снимите кожух рулевой колонки.

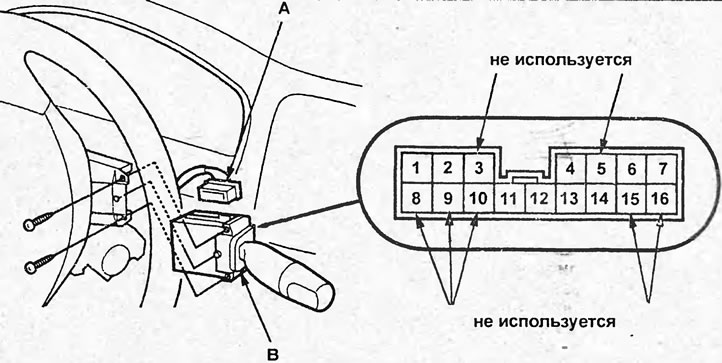

2. Отсоедините разъем (А) от переключателя управления освещением (В) (См. рисунок "Переключатель управления освещением").
3. Отверните винты и снимите переключатель освещения.
4. Установку произведите в порядке, обратном снятию.
Переключатель управления освещением.

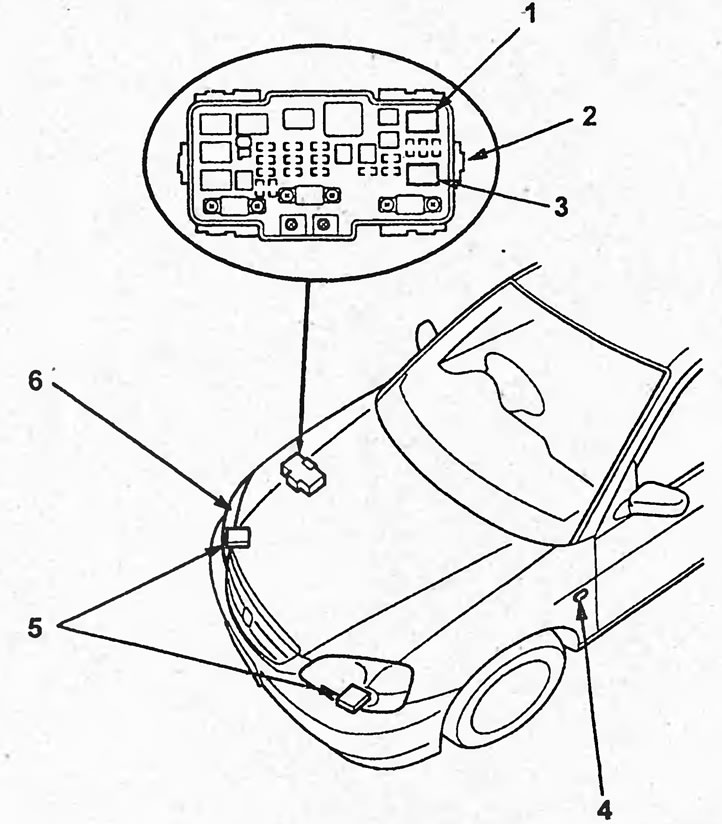

Расположение компонентов системы внешнего освещения (модели с двигателем D17A). 1 - реле фар №1, 2 - монтажный блок в моторном отсеке, 3 - реле фар №2, 4 - повторитель указателя поворота, 5 - блок управления газоразрядной лампой, 6 - блок-фара.

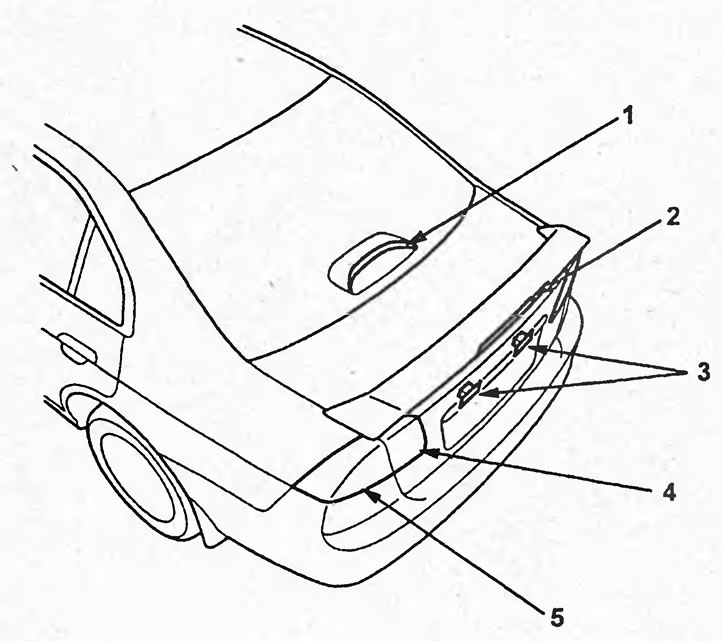

Расположение компонентов системы внешнего освещения (седан, задняя часть автомобиля). 1 - дополнительный стоп-сигнал (в салоне), 2 - дополнительный стоп-сигнал (в спойлере), 3 - лампы подсветки номерного знака, 4 - задний комбинированный фонарь (на крышке багажника), 5 - задний комбинированный фонарь.

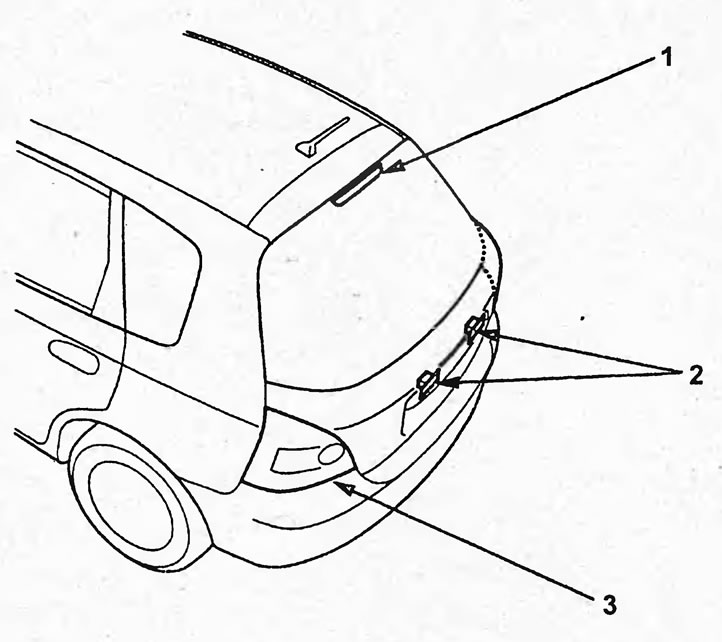

Расположение компонентов системы внешнего освещения (хэтчбек, задняя часть автомобиля). 1 - дополнительный стоп-сигнал, 2 - лампы подсветки номерного знака, 3 - задний комбинированный фонарь.

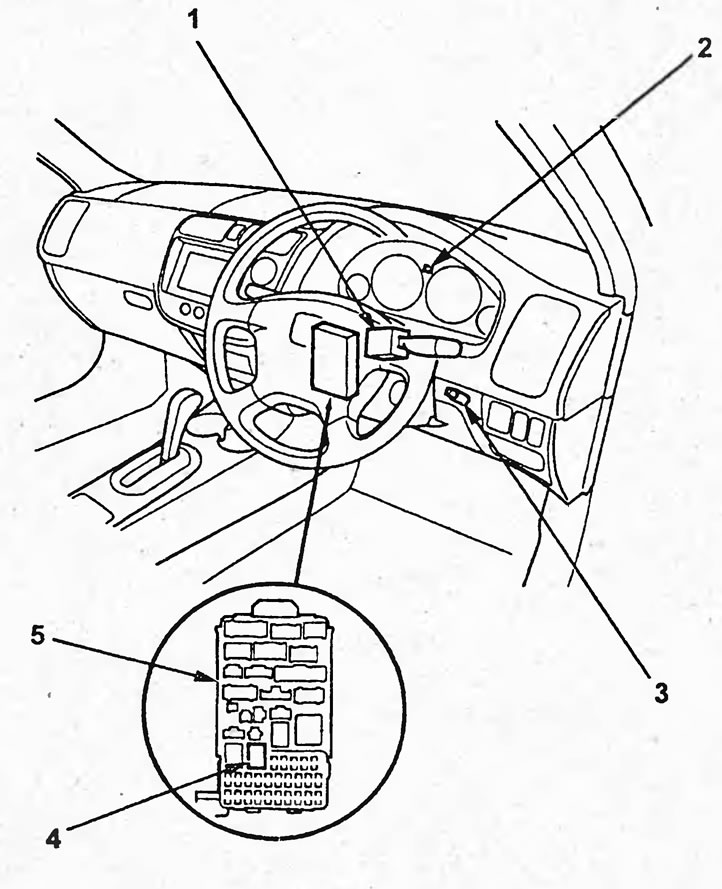

Расположение компонентов системы внешнего освещения (салон). 1 - переключатель управления освещением, 2 - индикатор дальнего света фар, 3 - выключатель стоп-сигналов, 4 - реле габаритов, 5 - монтажный блок в салоне
