Снятие и установка
1. Снимите панель приборов.
2. Снимите кожух рулевой колонки.

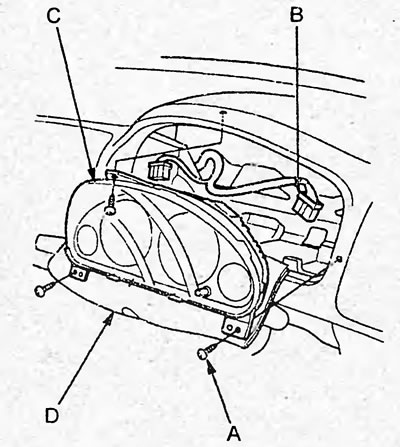

3. Отверните винты (А) и отсоедините разъемы (В).
Примечание: перед снятием комбинации приборов положите на рулевую колонку ветошь (D), чтобы не повредить стекло комбинации приборов.
4. Снимите комбинацию приборов (С).
5. Установку произведите в порядке, обратном снятию.

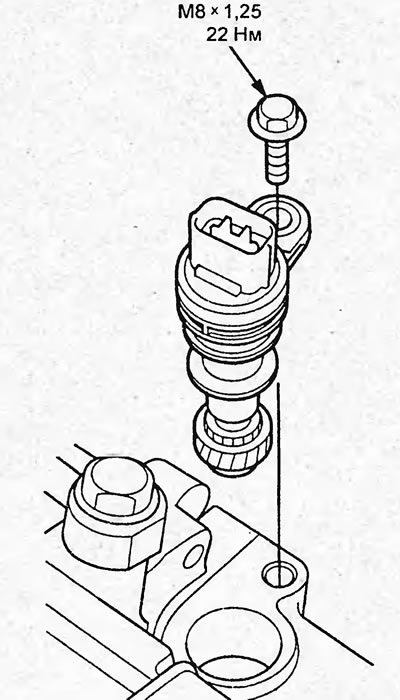

Снятие и установка датчика скорости автомобиля
1. Снимите резонатор, (см. главу "Система впуска и выпуска ОГ")
1. Отсоедините разъем.
2. Отверните болт и снимите датчик.
3. Установку произведите в порядке, обратном снятию.

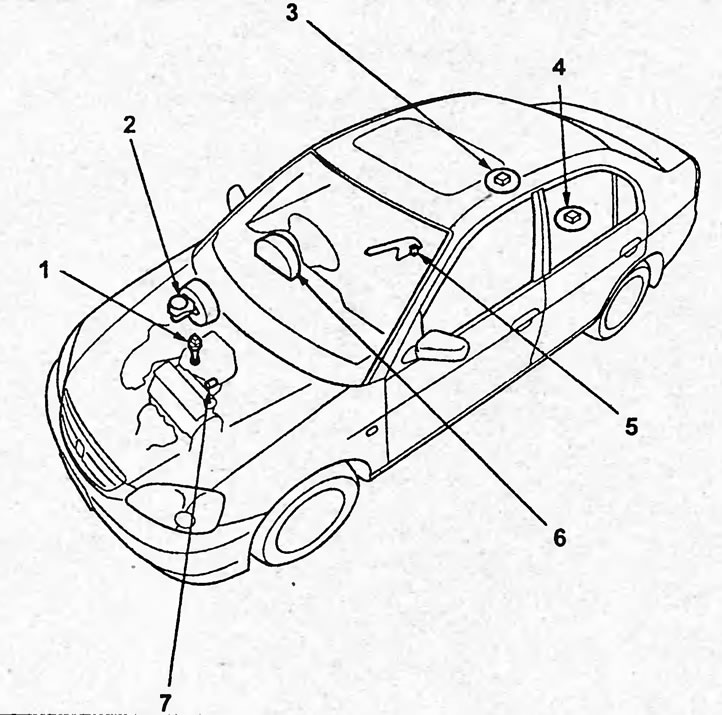

Расположение компонентов комбинации приборов (седан). 1 - датчик скорости автомобиля, 2 - датчик низкого уровня тормозной жидкости, 3 - датчик уровня топлива (дополнительный) (4WD), 4 - датчик уровня топлива (2WD)/датчик уровня топлива (основной) (4WD), 5 - датчик включения стояночного тормоза, 6 - комбинация приборов, 7 - датчик аварийного давления масла.

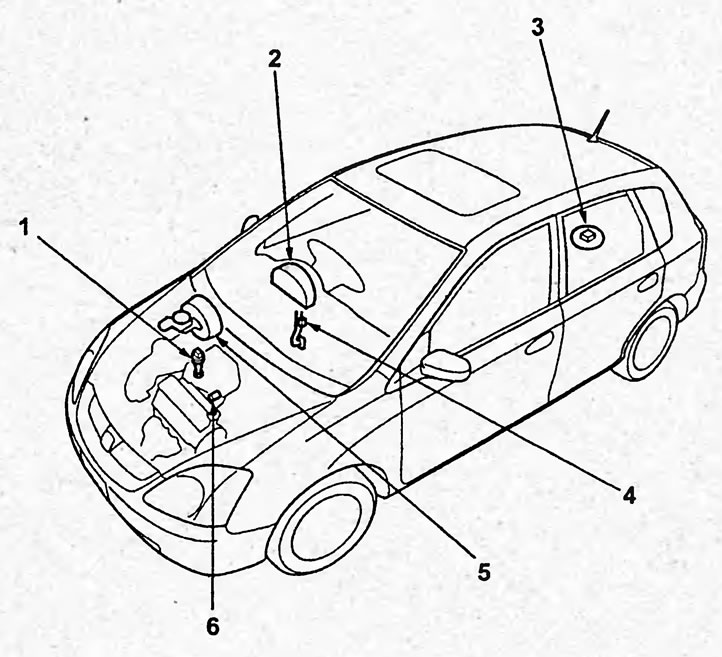

Расположение компонентов комбинации приборов (седан). 1 - датчик скорости автомобиля, 2 - комбинация приборов, 3 - датчик уровня топлива, 4 - датчик включения стояночного тормоза, 5 - датчик низкого уровня тормозной жидкости, 6 - датчик аварийного давления масла.

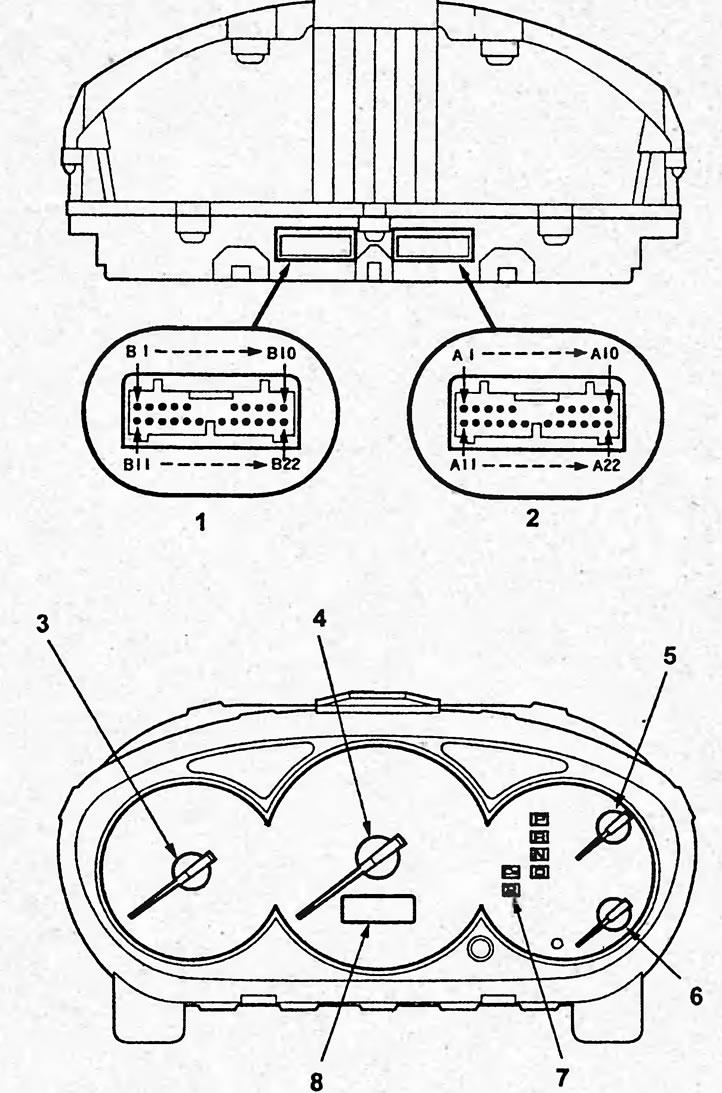

Комбинация приборов (седан). 1 - разъем "В" (зеленый), 2 - разъем "А" (синий), 3 - указатель температуры охлаждающей жидкости, 4 - индикаторы положения селектора АКПП, 5 - указатель уровня топлива, 6 - спидометр, 7 - одометр и счетчик пробега, 8 - тахометр.

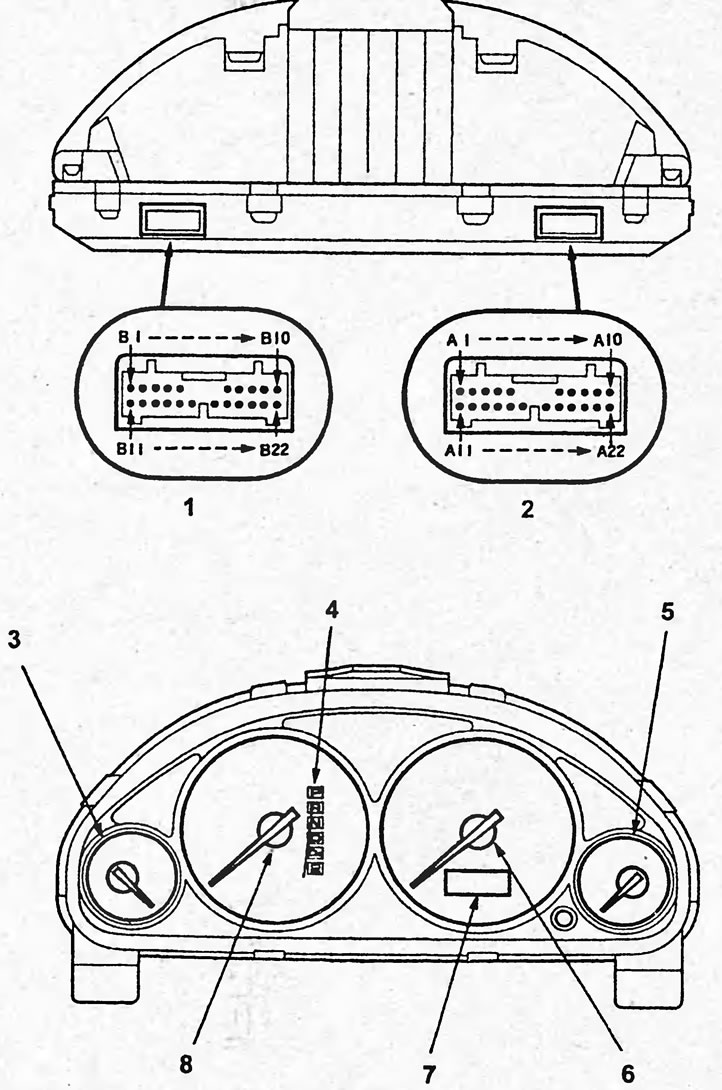

Комбинация приборов (хэтчбек). 1 - разъем "В" (зеленый), 2 - разъем "А" (синий), 3 - тахометр, 4 - спидометр, 5 - указатель температуры охлаждающей жидкости, 6 - указатель уровня топлива, 7 - индикаторы положения селектора АКПП, 8 - одометр и счетчик пробега.
