Снятие и установка
Ремни безопасности передних сидений
Внимание: при неправильном обращении с передними ремнями безопасности случайно может сработать преднатяжитель ремня безопасности и травмировать вас (см. главу "Руководстве по эксплуатации").
Внимание: не разбирайте преднатяжитель ремня безопасности.
1. Поверните ключ в замке зажигания в положение "LOCK".
2. Отсоедините провод от отрицательной клеммы аккумуляторной батареи и подождите не менее 1 минуты.
3. Сдвиньте передние сиденья как можно дальше вперёд.

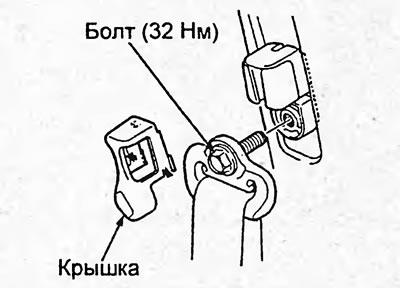

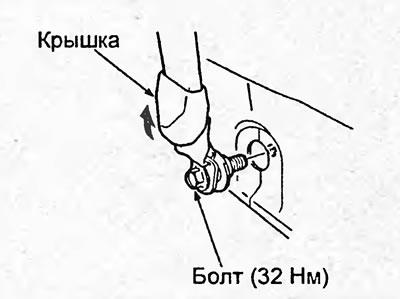

4. Поднимите вверх крышку болта нижнего крепления ремня безопасности переднего сиденья, как показано на рисунке, и отверните болт.
Момент затяжки — 32 Н·м
5. Снимите нижнюю отделку центральной стойки (см. раздел "Внутренняя отделка салона").
6. Снимите крышку болта верхнего крепления ремня безопасности переднего сиденья, как показано на рисунке, и отверните болт.
Момент затяжки — 32 Н·м

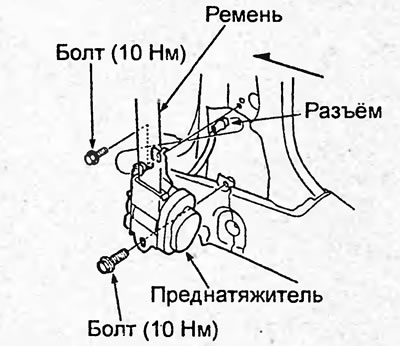

7. Отсоедините разъём. Отверните болты крепления преднатяжителя ремня безопасности и затем снимите ремень безопасности и преднатяжитель.
8. Снимите верхнюю отделку центральной стойки (см. раздел "Внутренняя отделка салона").

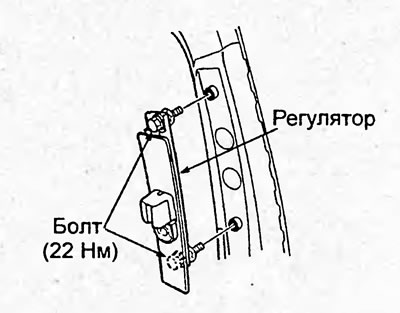

9. Снимите регулятор высоты точки крепления ремня безопасности переднего сиденья.
10. Установка производится в порядке, обратном снятию.

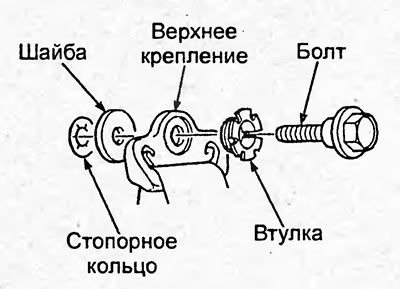

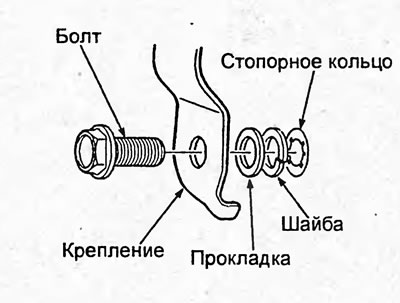

Верхнее крепление ремня безопасности.

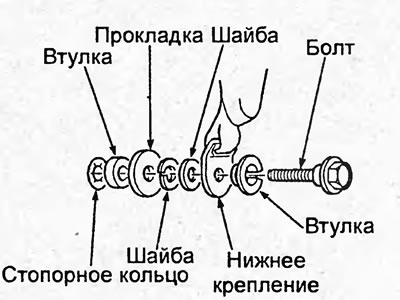

Нижнее крепление ремня безопасности.
11. После установки поверните ключ в замке зажигания в положение "ON" и убедитесь, что индикатор системы подушек безопасности и преднатяжителей ремней безопасности (SRS) загорелся и погас по истечении 6 секунд. Если индикатор не погаснет, то система неисправна.
Замки ремней безопасности передних сидений
1. (Некоторые модели) Перед проведением работ убедитесь, что Вы знаете код доступа к магнитоле. После отсоединения клеммы аккумуляторной батареи магнитола блокируется и разблокировать ее можно только введением кода.
2. Отсоедините провод от отрицательной клеммы аккумуляторной батареи и подождите не менее 3 минут.
3. Снимите переднее сиденье (см. раздел "Сиденья").
4. Снимите боковую отделку сиденья.
5. Отсоедините фиксаторы.

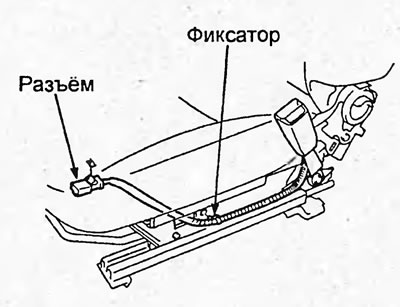

Тип 1.

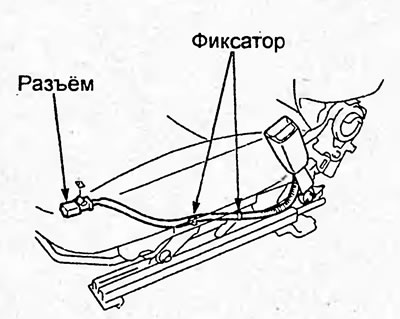

Тип 2.
6. (Тип 1) Поднимите подушку как можно выше.

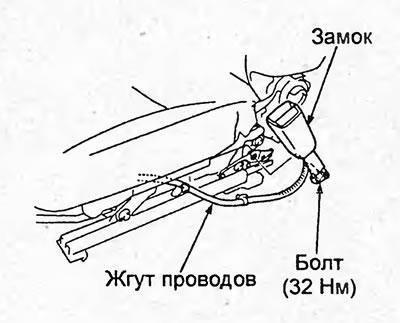

7. Отверните болт и снимите замок ремня безопасности.
Момент затяжки — 32 Н·м
8. Вытащите провод через отверстие.
9. Установка производится в порядке, обратном снятию.

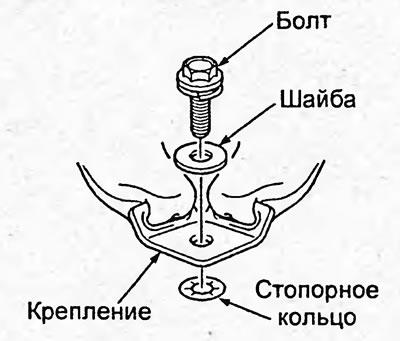

Крепление замка ремня безопасности.
Ремни безопасности заднего сиденья
Внимание: не разбирайте преднатяжитель ремня безопасности.
1. Снимите подушку заднего сиденья (см. раздел "Сиденья").

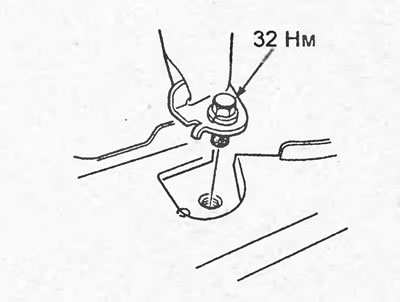

2. Отверните болт и снимите нижнее крепление ремня безопасности.
Момент затяжки — 32 Н·м
Седан.
Хэтчбек.
3. Снимите заднюю полку (см. раздел "Внутренняя отделка салона").

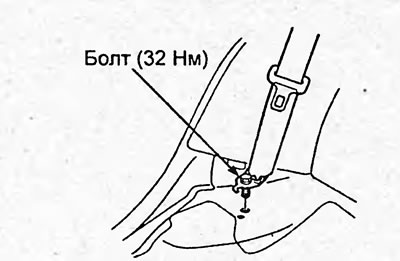

4. Отверните винт и болт, затем снимите ремень безопасности и преднатяжитель.
Момент затяжки — 32 Н·м

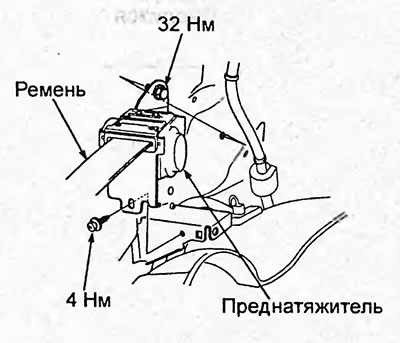

Седан.

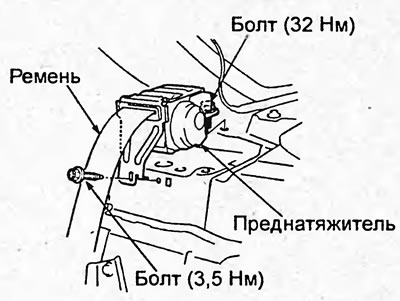

Хэтчбек.
5. Установка производится в порядке, обратном снятию.

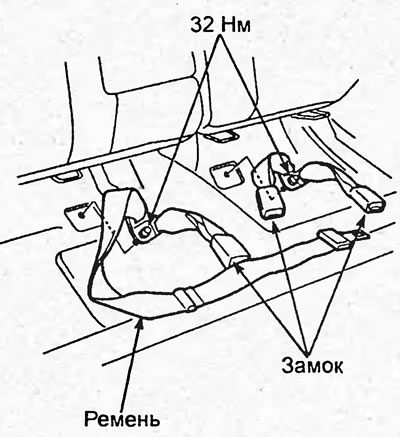

Центральный ремень безопасности и замки ремней безопасности заднего сиденья
1. Снимите подушку заднего сиденья (см. раздел "Сиденья").

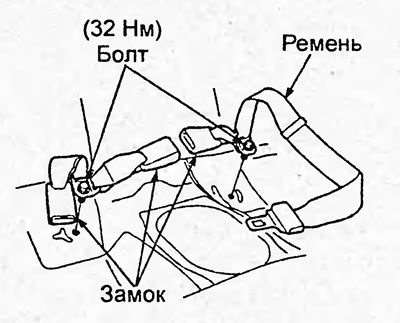

2. Отверните болты и снимите замки ремней безопасности.
Момент затяжки — 32 Н·м
Седан.
Хэтчбек.
3. Установка производится в порядке, обратном снятию.
Крепление замка ремня безопасности.
Проверка ремня безопасности
1. Убедитесь, что ремень безопасности установлен правильно.
2. Проверьте ремень безопасности на повреждения и деформацию металлических частей. Если есть повреждения, то ремень необходимо заменить.
3. Убедитесь, что ремень безопасности свободно вытягивается.
4. Убедитесь, что преднатяжитель фиксирует ремень безопасности при быстром натяжении ремня.
5. Снимите преднатяжитель ремня безопасности.

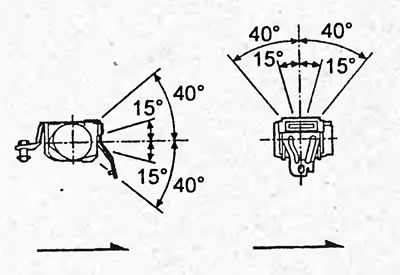

6. Убедитесь, что ремень безопасности можно вытянуть при угле наклона катушки 15° или меньше, и что ремень не может быть вытянут при угле наклона 40° и более.
Передние сиденья.

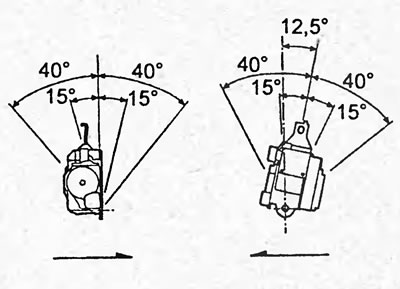

Заднее сиденье (боковые ремни безопасности).
