Люк — снятие и установка подрамника люка и сливных шлангов

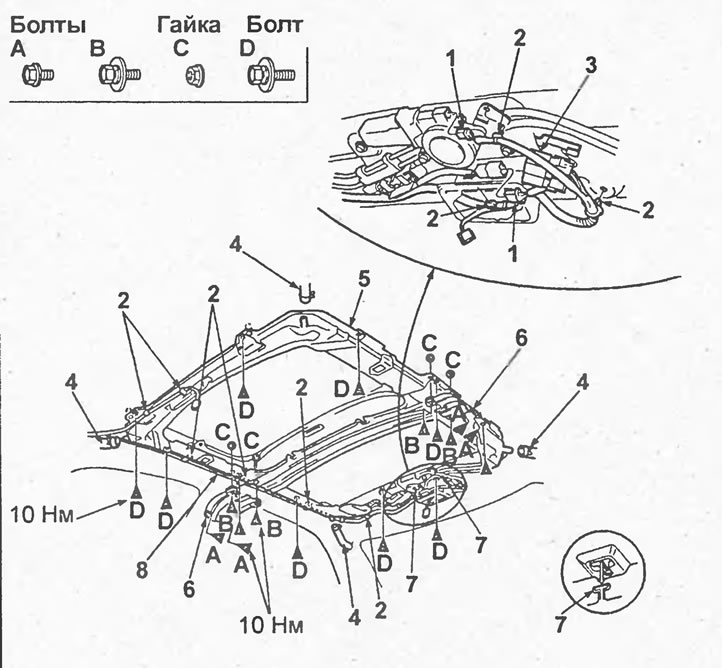

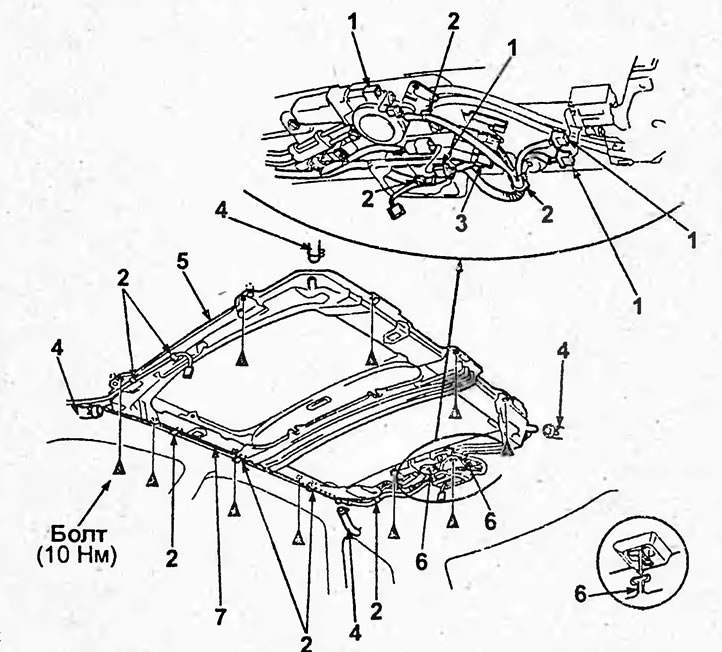

Примечание: при снятии и установке подрамника люка и сливных шлангов руководствуйтесь сборочным рисунком "Снятие и установка подрамника люка". Снятие проводите в последовательности, указанной на рисунке.

1. Снимите отделку крыши (см. раздел "Отделка крыши").

2. Снимите стекло люка.

3. (Седан) Отверните болты и гайки, затем снимите угловой держатель

4. Отсоедините разъёмы, передние и задние сливные шланги и снимите реле открывания и закрывания люка.

Примечание: при снятии и установке подрамника люка и сливных шлангов можно поранить руки, работайте в перчатках.

5. Отсоедините фиксаторы и снимите жгут проводов.

6. Поддерживая подрамник люка, отверните болты, затем отсоедините зажимы и снимите подрамник люка.

Момент затяжки — 10 Н·м

7. Осторожно вытащите подрамник люка через открытую переднюю дверь.

8. Для того чтобы снять заслонку переднего сливного шланга, снимите переднюю боковую отделку салона (см. раздел "Внутренняя отделка салона").

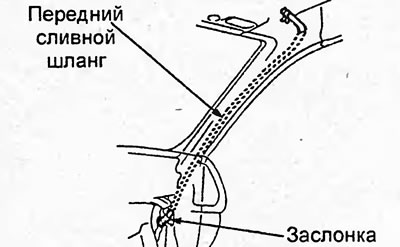

9. Привяжите верёвку к верхнему концу переднего сливного шланга, затем потяните его за нижний конец и вытащите через переднюю стойку.



10. Снимите отделку задней стойки, боковую отделку багажного отделения (см. раздел "Внутренняя отделка салона").

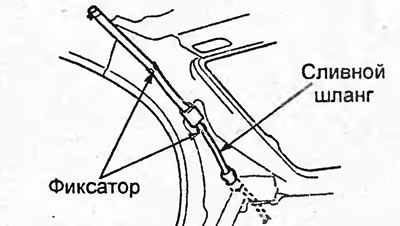

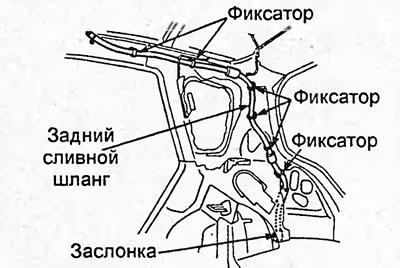

11. (Хэтчбек) Привяжите верёвку к верхнему концу заднего сливного шланга, отсоедините фиксаторы и затем потяните задний сливной шланг за нижний конец и вытащите через заднюю стойку.

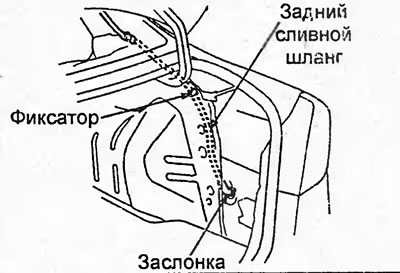

11. (Седан) Для того чтобы снять заслонку заднего сливного шланга, снимите коврик багажного отделения и верхнюю отделку задней стойки (см. раздел "Внутренняя отделка салона"). Отогните край боковой отделки багажного отделения и отсоедините фиксаторы крепления нижней части заднего сливного шланга.



12. (Седан) Отсоедините фиксаторы крепления верхней части заднего сливного шланга и снимите задний сливной шланг.

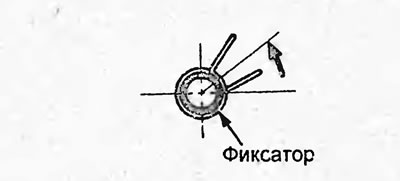

13. Установка производится в порядке, обратном снятию. Установите фиксаторы на задний сливной шланг, как показано на рисунке.




14. Проверьте герметичность люка.
