Оглавление: Контроль ⇊ Замена ⇊
Контроль
1. Во время проведения этой работы ключ зажигания должен находиться во втором положении.
2. Снимите резиновые колпачки с катушки и отсоедините центральный провод. Пометьте и снимите остальные провода.
Модели 1984, 1985 гг
3. Измерьте сопротивление первичной обмотки и сравните его с данными спецификации.

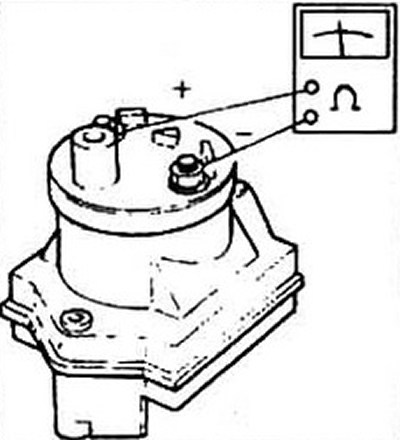

Рис. 7.3а Измерение сопротивления первичной обмотки (модели 1984 г.)
4. Измерьте сопротивление вторичной обмотки катушки между клеммой и клеммой центрального провода и сравните его с данными спецификации.
5. Температура катушки при измерениях должна быть около 20°C во избежание погрешностей.
6. При необходимости замените катушку.
Модели 1986 и 1987 гг
7. Отсоедините высоковольтные и низковольтные провода.
8. Измерьте сопротивление обмотки между клеммами А и D сравните его с данными спецификации.

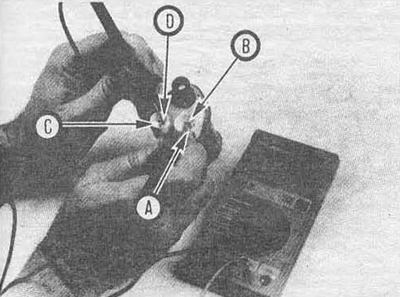

Рис. 7.3б Измерение сопротивления первичной обмотки (модель 1985 г.)
9. Измерьте сопротивление вторичной между между клеммой А и высоковольтным контактом.
10. Температура катушки при измерениях должна быть около 20°C.
Модели с 1988 г
11. Снимите крышку распределителя.
12. Отверните винты крепления черно-желтого и бело-синего проводов низковольтных входов катушки (клеммы А и В соответственно).
13. Измерьте сопротивление катушки между клеммами А и В, сравните с данными спецификации.
14. Измерьте сопротивление вторичной обмотки между клеммой А и высоковольтным контактом.
Замена
Модели 1964, 1985 годов
15. Отсоедините отрицательный кабель от аккумуляторной батареи.
16. Отсоедините все провода от катушки.
17. Ослабьте винт хомута кронштейна и снимите катушку.
18. Установите катушки в обратном порядке.
Модели 1986, 1987 годов
19. Отсоедините отрицательный кабель от аккумуляторной батареи
20. Пометьте все провода и отсоедините их.
21. Отверните два болта крепления и снимите катушку.
22. Установка проводится э обратном снятию порядке.
Модели с 1988 года
23. Отсоедините аккумулятор, снимите крышку распределителя (см. Главу 1).
24. Пометьте позиции черно-желтого и бело-синего проводов, отверните винты и снимите провода
25. Отверните четыре крепежных болта и выньте катушку из корпуса.
26. Установка производится в обратном снятию порядке.
