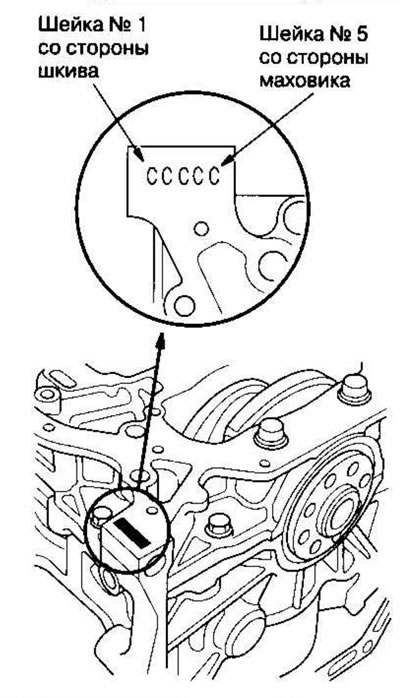

Расположение маркировки коленвала на блоке цилиндров
1. На торцевой поверхности блока цилиндров выбиты цифры, буквы или черточки, которыми обозначен диаметр 5 коренных шеек. Выпишите маркировку коленвала.
Примечание. Если маркировку нельзя разобрать из-за скопления грязи или пыли, не скребите по ней проволочной щеткой или скребком. Очищайте их только растворителем или моющим средством.

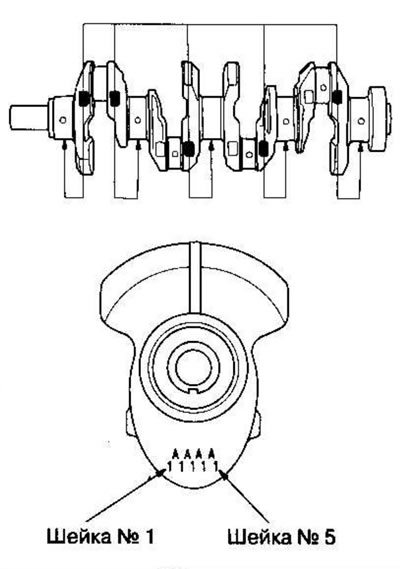

Расположение маркировки коренных шеек
2. Маркировка коренных шеек выбита на коленвалу.
3. Подберите подшипники с требуемым размером из таблицы справа при помощи маркировки коленвала и маркировки коренных шеек.
Примечание:
- Цветовая маркировка находится на кромке подшипника.
- Если используются вкладыши разного цвета, цвет верхнего или нижнего не имеет значения.
