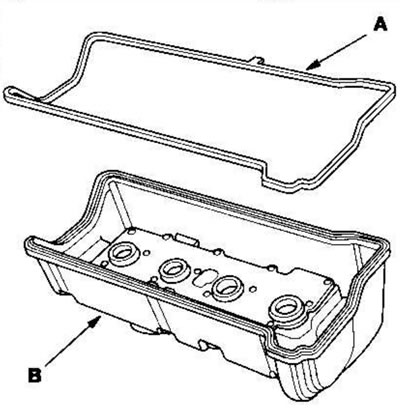

2. Уложите прокладку (А) под крышку головки цилиндров в канавку крышки головки цилиндров (В).
3. Убедитесь, что контактные поверхности чистые и сухие.

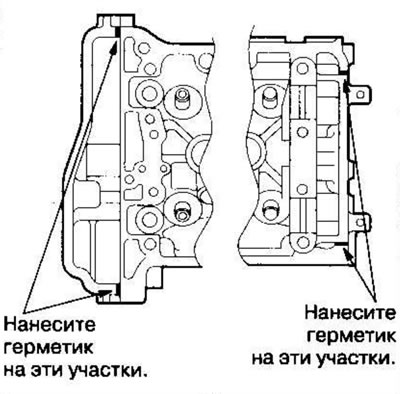

4. Нанесите герметик 08С70-К0234М, 08С70-К0334М или 08C70-X0331S на контактные поверхности под крышку цепи и кронштейн №5 оси клапанных коромысел.
Примечание. Не устанавливайте компоненты, если с момента нанесения герметика прошло более 5 минут. Вместо этого снова нанесите герметик, удалив следы старого.

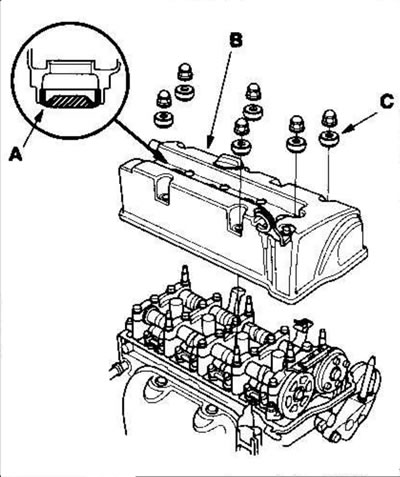

5. Поставьте сальники (А) свечей зажигания на трубки свечей зажигания. Установив крышку (В) на головку цилиндров, слегка подвигайте ее вперед-назад, чтобы прокладка под крышку головки цилиндров села на место.
6. Проверьте прокладки (С) крышки. Замените поврежденные или вышедшие из строя прокладки.

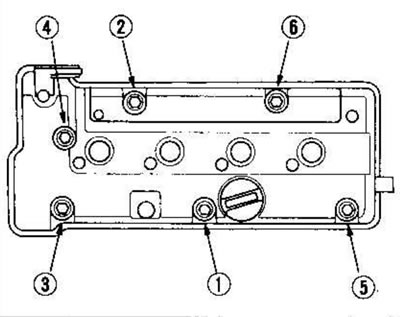

7. Затяните болты в два или три прохода. На последнем проходе последовательно затяните все болты с моментом 12 Nm (1,2 кгс·м).

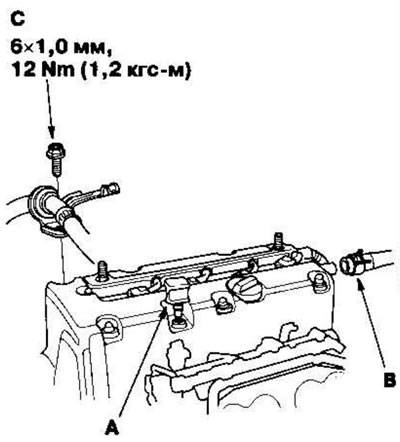

8. Установите указатель уровня (А) и подсоедините шланг сапуна (В).
9. Затяните болт (С), крепящий кронштейн шланга гидроусилителя.
10. Установите четыре катушки зажигания.
11. Убедитесь, что все трубки, шланги и разъемы подсоединены надлежащим образом.

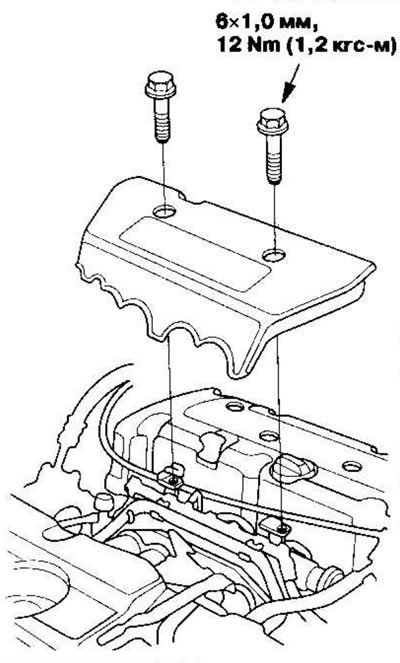

12. Установите крышку на впускной коллектор.
13. После сборки выждите не менее 30 минут, прежде чем заправлять двигатель маслом.
