Овальность и конусность
1. Выньте коленвал из блока цилиндров.
2. Прочистите масляные каналы на коленвалу при помощи чистящего средства для труб и подходящего ершика.
3. Прочистите шпоночную канавку и резьбу.

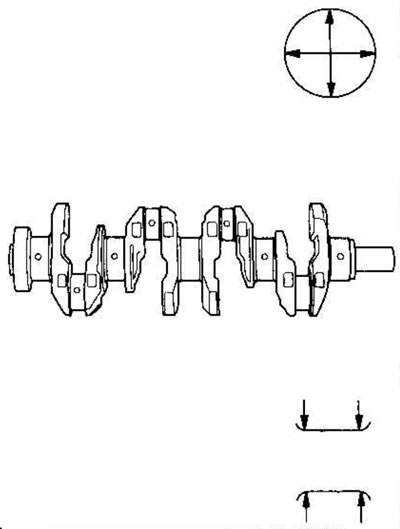

4. Измерьте овальность в двух местах посередине каждой шатунной и коренной шейки. Разность между измерениями на каждой шейке не должна превышать предельного износа.
Овальность шейки
| Стандарт(новый) | макс. 0,005 мм |
| Предел | 0,010 мм |
5. Измерьте конусность на кромках каждой шатунной и коренной шейки. Разность между измерениями на каждой шейке не должна превышать предельного износа.
Конусность шейки
| Стандарт (новый) | макс. 0,005 мм |
| Предел | 0,010 мм |
Прямолинейность
6. Установите блок цилиндров на поверочную плиту.
7. Очистите и установите подшипники на шейки №1 и №5 блока цилиндров.
8. Уложите коленвал в блок.

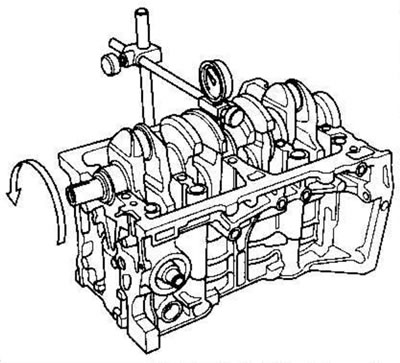

9. Измерьте биение всех коренных шеек. Проверните коленвал на два полных оборота. Разность между измерениями на каждой шейке не должна превышать предельного износа.
Макс. биение коленвала
| Стандарт (новый) | макс. 0,03 мм |
| Предел | 0,04 мм |
