2. Отпустите рычаг стояночного тормоза.

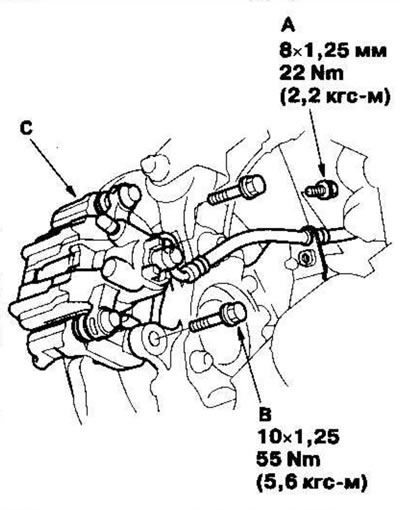

3. Выкрутите крепежный болт (А) из кронштейна тормозного шланга.
4. Выкрутите крепежные болты (В) из кронштейна суппорта и подвесьте суппорт (С) сбоку. Во избежание повреждения суппорта или тормозного шланга, подвяжите суппорт к днищу при помощи провода.

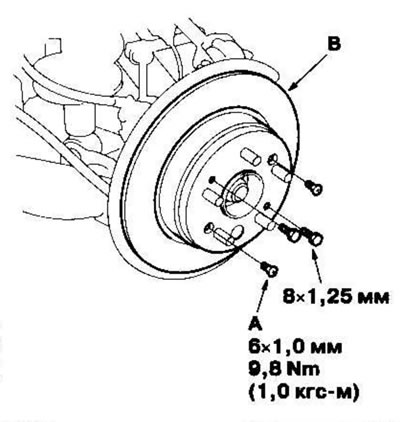

5. Открутите крепежный винт тормозного диска (А), вверните два болта 8x1,25 мм в тормозной диск/барабан (В) и отделите его от ступицы. Во избежание чрезмерного перекоса тормозного диска/барабана вворачивайте болты на два оборота за один раз. Снимите тормозной диск/барабан.

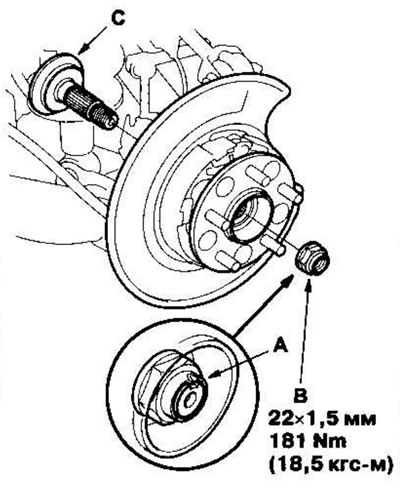

6. Отогните фиксирующий язычок (А), открутите гайку полуоси (В) и выньте полуось заднего моста (на автомобилях 4WD) (С).
7. Снимите колодки стояночного тормоза.

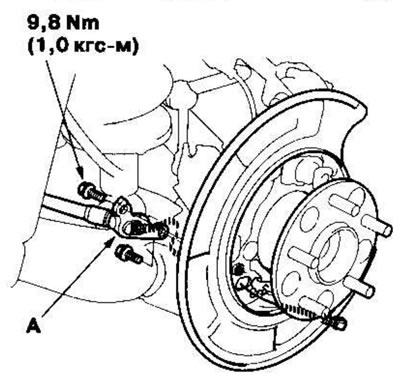

8. Отсоедините трос стояночного тормоза (А) от опорной плиты.
Примечание. Трос стояночного тормоза нельзя сгибать или деформировать. В противном случае это приведет к жесткой работе тормоза и преждевременному выходу троса из строя.

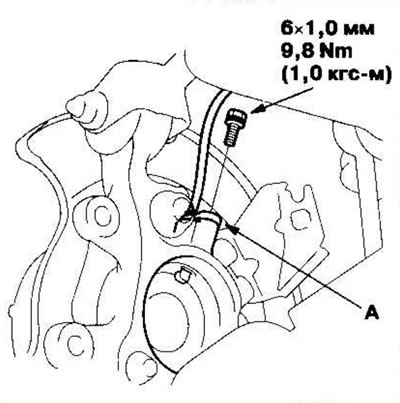

9. Выверните колесный датчик (А) из поворотного кулака (если имеется система ABS).

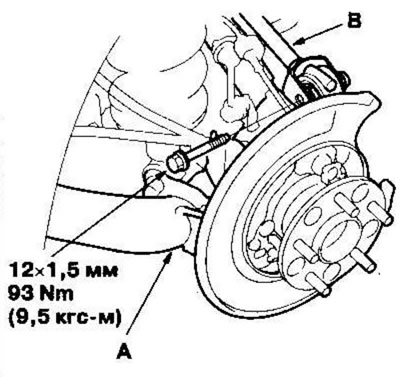

10. Установите домкрат под продольный рычаг (А) и подоприте его.
Примечание. Не ставьте домкрат под плоским участком нижнего рычага. Не повредите компоненты подвески.
11. Открутите фланцевый болт и отделите верхний рычаг (В) от поворотного кулака.

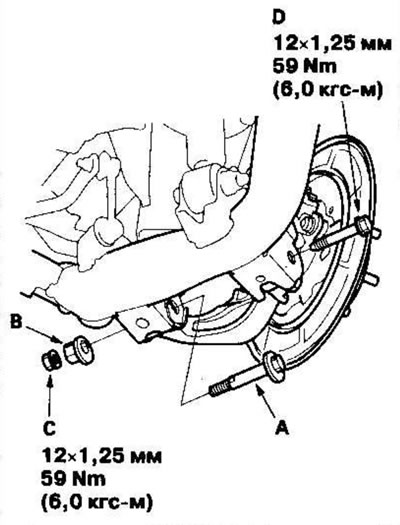

12. Нанесите метки расположения кулачка на регулировочном болту (А) и регулировочном кулачке (В), затем открутите самоконтрящуюся гайку (С), регулировочный кулачок и регулировочный болт. Выбросите самоконтрящуюся гайку.

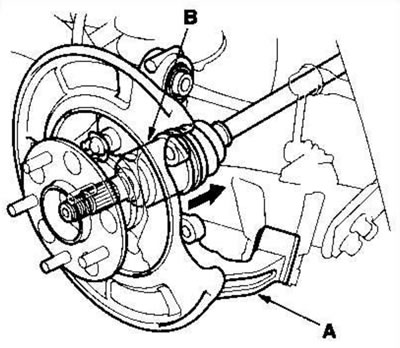

13. Снимите поворотный кулак (А), поджимая приводной вал и придерживая наружный шарнир приводного вала (В). (Только на автомобилях 4WD).
14. Установка поворотного кулака выполняется в порядке, обратном снятию, с учетом следующего:
- Сначала установите все компоненты подвески и слегка затяните болты и гайки, затем установите домкрат под нижний рычаг и поднимите подвеску так, чтобы она приняла нагрузку под весом автомобиля, и полностью затяните болты и гайки с требуемым моментом.
- При затягивании совместите положения кулачка на регулировочном болту (А) и регулировочном кулачке (В) с нанесенными метками.
- При сборке поставьте новые самоконтрящиеся гайки.
- При сборке поставьте новые гайки на полуоси.
- Перед затягиванием гайки на полуоси нанесите немного моторного масла на посадочную поверхность гайки. После затягивания зачеканьте заплечик гайки полуоси в канавку на приводном валу при помощи выколотки.
- Перед установкой тормозного диска/барабана очистите контактные поверхности на ступице заднего колеса и на тормозном диске/барабане изнутри.
- Перед установкой колеса очистите контактные поверхности на тормозном диске/барабане и на колесе изнутри.
- Проверьте углы установки передних колес и при необходимости отрегулируйте.
