Примечание. Новую или восстановленную головку цилиндров всегда можно заказать в мастерской автосервиса или на складе фирменного сервис-центра компании-изготовителя автомобиля. Ввиду необходимости использования в ходе разборки и проверки состояния головки некоторых специальных инструментов, составители данного Руководства считают, что механику-любителю проще и дешевле будет приобрести сменную головку, чем ввязываться в достаточно сложный восстановительный ремонт изношенной.
Сразу после снятия головки извлеките из блока двигателя жиклер(ы) распыления масла, прочистите его (их) и сложите в отдельный полиэтиленовый пакет.
1. Разборка головки цилиндров требует предварительного демонтажа клапанного механизма (впускных и выпускных клапанов с сопутствующими компонентами). Подразумевается, что коромысла и распределительный вал(ы) уже извлечены из головки.

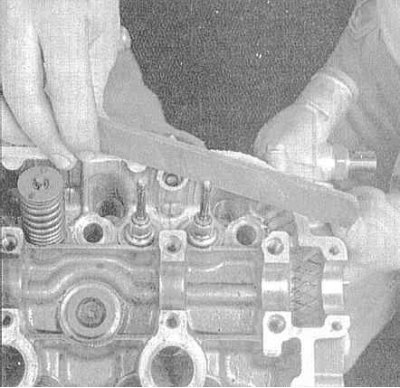

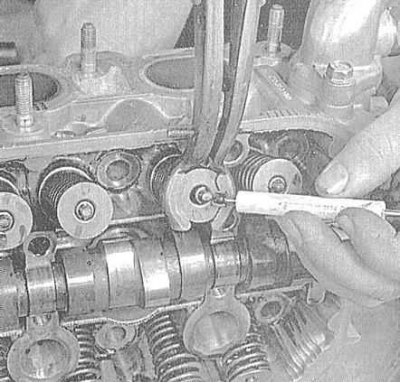

2. При помощи специального инструмента сожмите пружины первого клапана и извлеките из канавки на стержне сухари разрезного замка тарелки. Осторожно отпустите инструмент и снимите с клапана тарелку пружин, пружины и их седло (в зависимости от комплектации).
3. Снятые компоненты клапанных сборок складывайте в четко пронумерованный отдельный полиэтиленовый пакет.
4. Далее, извлеките клапан из головки цилиндров и снимите с направляющей втулки маслоотражательный колпачок. Если происходит заклинивание клапана в направляющей втулке, протолкните его обратно в головку и оселком или напильником с мелким зубом аккуратно зачистите края канавки под установку сухарей.

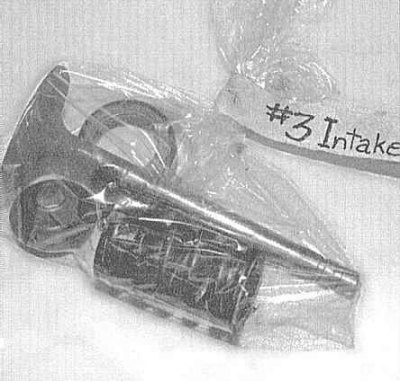

5. Действуя в аналогичной манере, снимите оставшиеся клапанные сборки. Складывайте снимаемые компоненты каждого из клапанов в отдельный, оснащенный соответствующим ярлыком пакет, - при сборке каждая деталь должна быть установлена строго на свое прежнее место.
6. После того как все компоненты клапанного механизма будут извлечены и сложены в организованном порядке, можно приступать к выполнению процедур чистки и проверки состояния головки (при полномасштабном восстановительном ремонте двигателя прежде закончите его разборку).
