Notă: Ilustrația prezintă un model cu volanul pe stânga; locația pe modelul cu volan pe dreapta este similară.

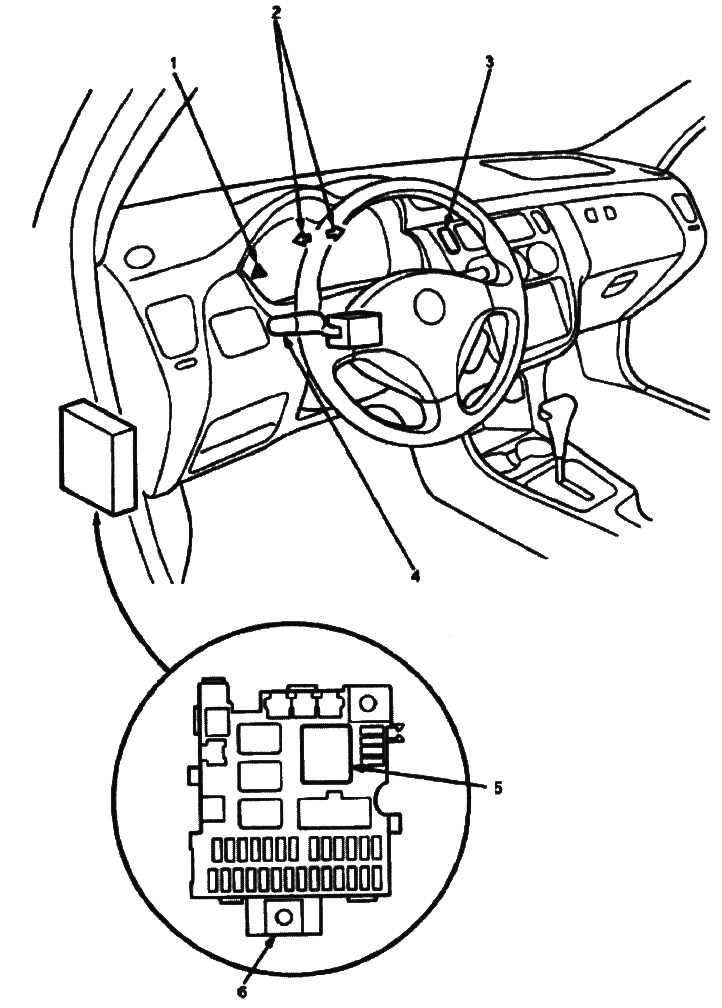

1. LAMPA DE ALARMA
2. LUMINI DE SEMNALIZARE
3. COMUTATOR DE ALARMA
4. COMBUTATOR COMBINAT LUMINĂ/SEMNALIZARE
5. RELEU DE SEMNALIZARE/ALARMA
6. CUTIE DE SIGURANȚE/RELEUE DE SUB PLANCĂ
Test de intrare pentru semnalizare/releu de pericol
1. Scoateți releul de semnalizare/alarma din cutia de siguranțe/rele de sub bord.
2. Verificați prizele releului și al cutiei de siguranțe/relee și asigurați-vă că au contact bun.
- Dacă contactele sunt îndoite, slăbite sau ruginite, reparați și verificați din nou sistemul.
- Dacă contactele par a fi în regulă, efectuați următoarele verificări la contactele prizei cutiei de siguranțe/releu (masa).
- Dacă oricare dintre verificări indică o problemă, găsiți și corectați cauza, apoi verificați din nou sistemul.
- Dacă testul de intrare a releului arată normal, releul semnalizator/de alarmă trebuie să fie defect, înlocuiți-l.
Testarea comutatorului de pericol
1. Scoateți secțiunea centrală de pe tabloul de bord.
2. Deconectați conectorul cu 10 pini de la comutator.
3. Apăsați comutatorul din spatele secțiunii centrale și scoateți-l.

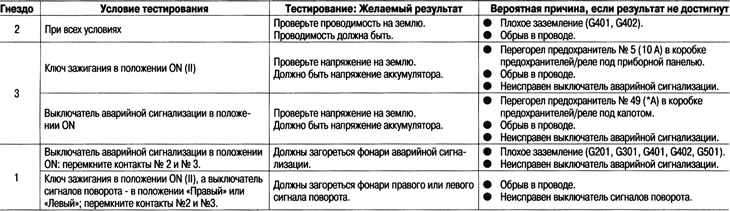

4. Verificați prezența continuității între contacte în toate pozițiile comutatorului conform tabelului.

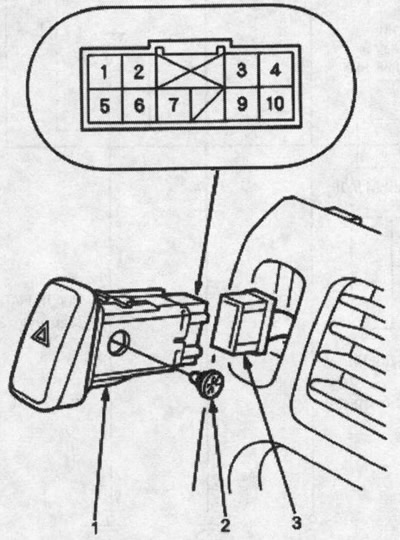

1. COMUTATOR DE ALARMA
2. BECUL (0,84 W)
3. CONECTOR 10 pini
