Забележка: Снимката показва модел с ляв волан; местоположението на модела с десен волан е подобно.
1. ОПАСНА СВЕТЛИНА
2. ЛАМПИ НА МИГАЧИТЕ
3. ПРЕВКЛЮЧВАТЕЛ ЗА ОПАСНОСТ
4. ПРЕВКЛЮЧВАТЕЛ ЗА КОМБИНИРАНИ СВЕТЛИНИ/ЗАВОЙ
5. РЕЛЕ ЗА СВЕТЛИНИТЕ НА ЗАВОЯ/АЛАРМАТА
6. КУТИЯ С ПРЕДПАЗИТЕЛИ/РЕЛЕ ПОД ИНСТРУМЕНТНО ТАБЛО
Тестване на вход за мигач/реле за опасност

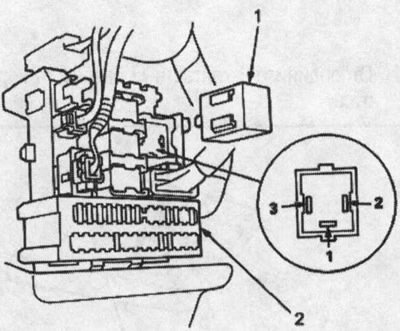

1. Отстранете релето на мигачите/аварийните светлини от кутията с предпазители/релета под таблото.
2. Проверете релетата и гнездата на кутията с предпазители/релета, за да се уверите, че правят добър контакт.
- Ако контактите са огънати, разхлабени или ръждясали, поправете дефектите и тествайте отново системата.
- Ако изглежда, че контактите са наред, извършете следните проверки на контактите на гнездото на кутията с предпазители/релета (таблица).
- Ако някой от тестовете покаже проблем, намерете и коригирайте причината, след което тествайте отново системата.
- Ако проверката на входа на релето е нормална, релето за мигачи/аварийни светлини трябва да е дефектно, сменете го.
Тестване на прекъсвач за опасност
1. Отстранете централната част от арматурното табло.
2. Изключете 10-пиновия конектор от превключвателя.
3. Натиснете превключвателя зад централната част и го извадете.

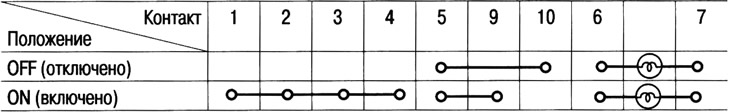

4. Проверете за непрекъснатост между контактите във всички позиции на превключвателя в съответствие с таблицата.
1. ПРЕВКЛЮЧВАТЕЛ ЗА ОПАСНОСТ
2. КРУШКА (0,84 W)
3. 10-ПИН КОНЕКТОР
