Електрически брави за врати — тестване (Honda HR-V 1)

Тестване на входа на контролния блок (без система за дистанционно заключване на вратата)

1. Отстранете долния джоб от страната на водача (вижте гл. "Тяло").

2. Изключете 6-пиновия конектор от контролния блок.

3. Проверете контактите на конектора и гнездото, за да се уверите, че правят добър контакт.

• Ако контактите са огънати, разхлабени или ръждясали, поправете дефектите и тествайте отново системата.

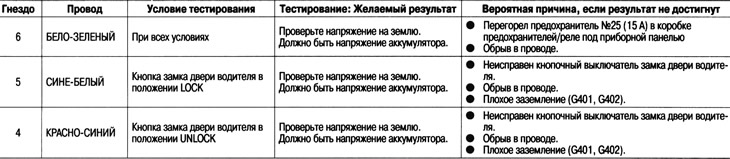

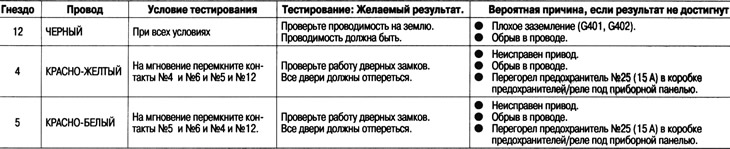

• Ако изглежда, че контактите са наред, извършете следните проверки на конектора.
• Ако някой от тестовете покаже проблем, намерете и коригирайте причината, след което тествайте отново системата.
• Ако тестът на входа на модула покаже нормално, контролният блок трябва да е повреден, сменете го.

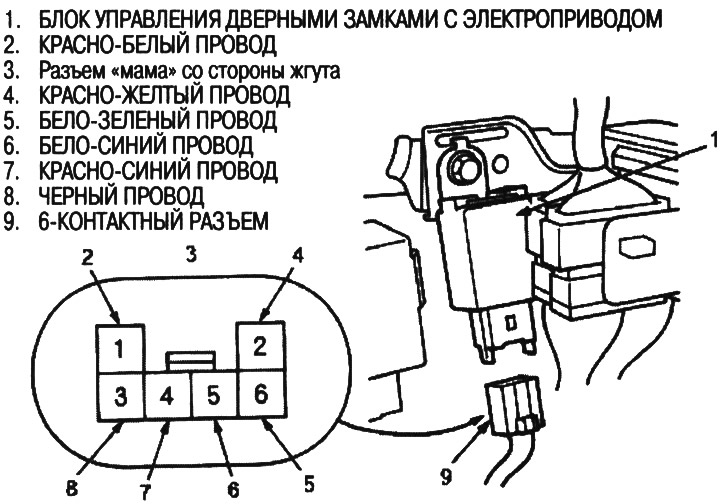

Изключете 6-пиновия конектор от модула за управление на електрическата ключалка на вратата

Свържете 6-пиновия конектор към модула за управление на електрическата ключалка на вратата

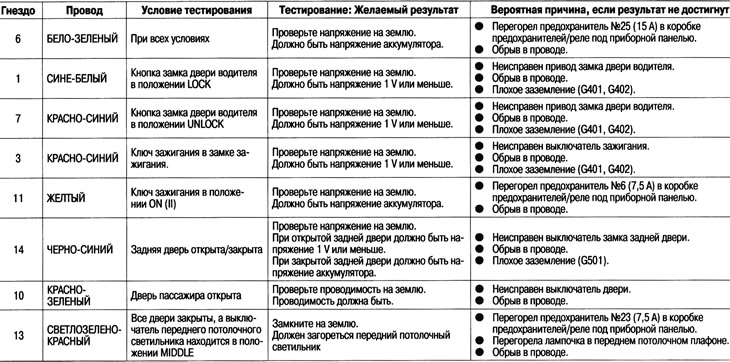

Тестване на входа на контролния блок (със система за дистанционно заключване на вратата)

1. Отстранете долния джоб от страната на водача (вижте гл. "Тяло"),

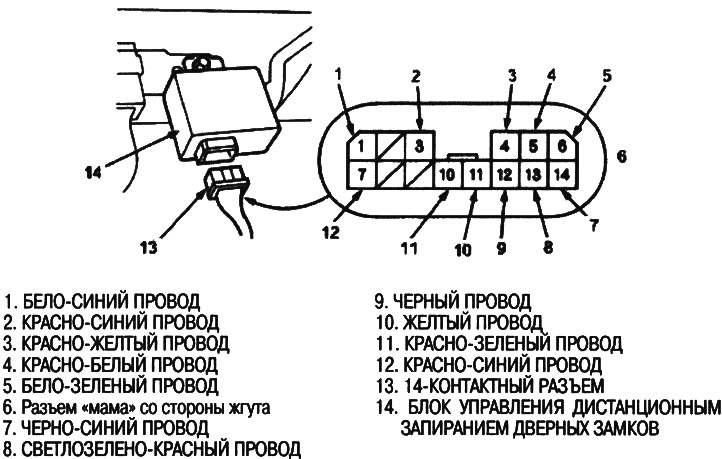

2. Изключете 14-пиновия конектор от контролния блок.

3. Проверете контактите на конектора и гнездото, за да се уверите, че правят добър контакт.

• Ако контактите са огънати, разхлабени или ръждясали, поправете дефектите и тествайте отново системата.
• Ако изглежда, че контактите са наред, извършете следните проверки на конектора.
• Ако някоя от проверките показва не-
• изправност, намерете и отстранете причината, след което тествайте отново системата.
• Ако тестът на входа на модула покаже нормално, контролният блок трябва да е повреден, сменете го.

Изключете 14-пиновия конектор от модула за управление на ключалката на вратата

Свържете 14-пиновия конектор към модула за управление на ключалката на вратата

Тестване на превключвателя за заключване на шофьорската врата

1. Свалете панела на вратата от страната на водача (вижте глава "Корпус").

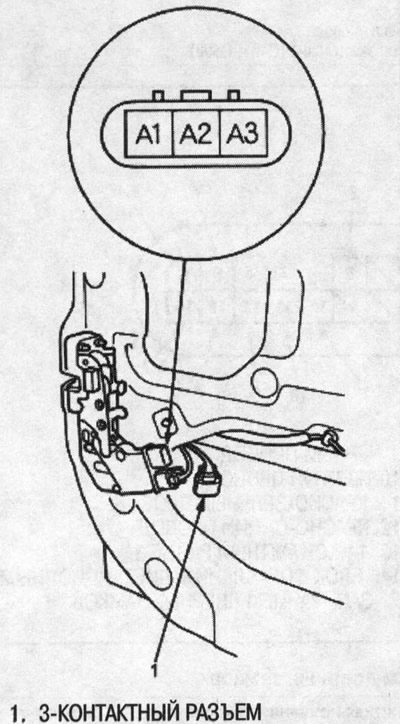

2. Изключете 3-пиновия конектор от бутонния превключвател (без дистанционно управление на заключването на вратите) или задвижването (с дистанционно управление на заключването на вратите).



3. Проверете за непрекъснатост между контактите във всички позиции на превключвателя в съответствие с таблицата.

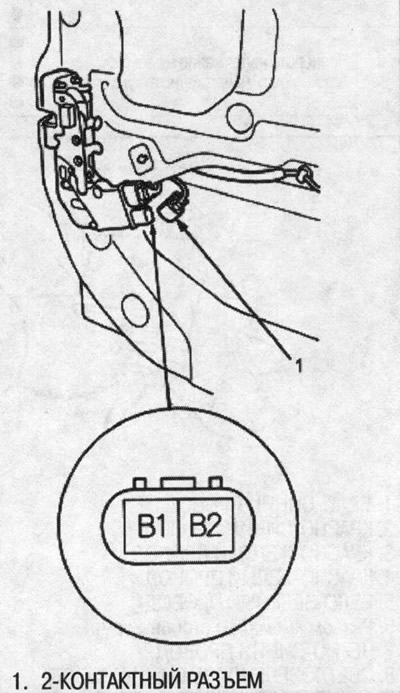

Тестване на задвижващия механизъм за заключване на вратата на водача (със система за дистанционно заключване на вратата)

1. Свалете панела на вратата от страната на водача.

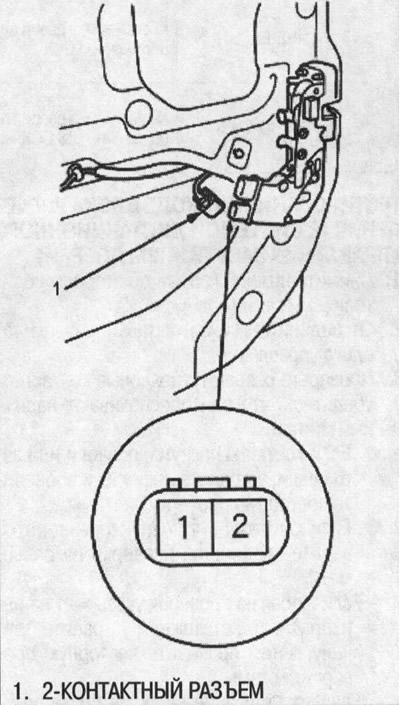

2. Изключете 2-пиновия конектор от устройството.

Внимание! За да избегнете повреда на устройството, подавайте напрежение на батерията само за кратки периоди от време.

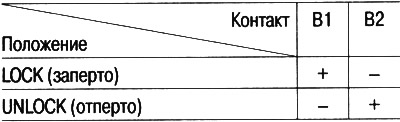

3. Проверете работата на задвижването, като свържете захранването и заземяването според таблицата.

Тестване на задвижващия механизъм за заключване на пътническата врата

1. Свалете панела на вратата от страната на пътника.

2. Изключете 2-пиновия конектор от устройството.

Внимание! За да избегнете повреда на устройството, подавайте напрежение на батерията само за кратки периоди от време.

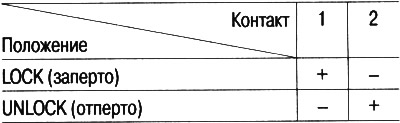

3. Проверете работата на задвижването, като свържете захранването и заземяването според таблицата.

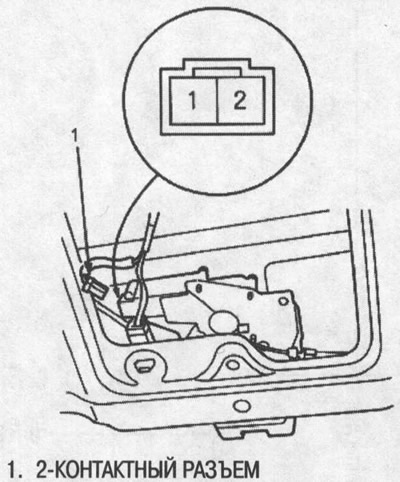

Тестване на задвижващия механизъм за заключване на задната врата

1. Отстранете декоративния панел от задната врата.

2. Изключете 2-пиновия конектор от устройството.

Внимание! За да избегнете повреда на устройството, подавайте напрежение на батерията само за кратки периоди от време.

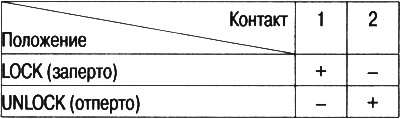

3. Проверете работата на задвижването, като свържете захранването и заземяването според таблицата.

Тестване на предавател

Забележка:

• Ако вратите се отключват и заключват с помощта на предавателя, но светодиодът на предавателя не свети, светодиодът е дефектен; сменете предавателя.
• Ако някоя врата е отворена, не можете да заключите или отключите вратите с помощта на предавателя.
• Ако отключите вратите с помощта на предавателя, но не отворите нито една от вратите в рамките на 30 секунди, вратите ще се заключат отново автоматично.
• Ако ключът за запалване е поставен в ключа за запалване, не можете да заключвате или отключвате вратите с помощта на предавателя.

1. Използване на дистанционното управление за заключване на вратата (07MAJ-SP00300):

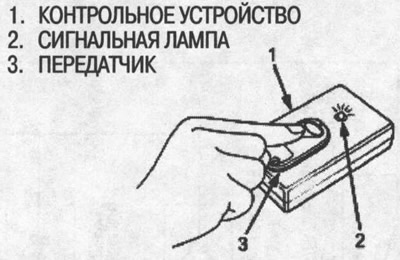

Поставете предавателя на контролното устройство и натиснете бутона на предавателя.

• Ако предупредителната лампа не светне, проверете:
• Батерията разредена ли е?.
• Предавателят работи ли?.
• Ако предупредителната лампичка светне, предавателят е нормален.

Забележка:

• След като смените батерията в предавателя, насочете предавателя към приемника и натиснете бутона на предавателя шест пъти.
• При шестото натискане се уверете, че чувате звука от работещите задвижващи механизми за заключване на вратата.

Програмиране на трансмитер

Въвеждане на кодове на предавател в паметта:

Кодовете на до три предавателя могат да бъдат прочетени в паметта на приемника за дистанционно управление. Когато въведете четвъртия код, кодът, въведен първи, се изтрива.

Забележка: Важно е да се спазват интервалите от време между извършването на отделните операции.

1. Завъртете ключа за запалване в положение ON (II).

2. В рамките на 1-4 секунди натиснете бутона за заключване или отключване на предавателя, като насочите предавателя към приемника (контролния блок).

3. В рамките на 1-4 секунди завъртете ключа за запалване в положение OFF.

4. В рамките на 1-4 секунди завъртете ключа за запалване в положение ON (II).

5. В рамките на 1-4 секунди натиснете бутона за заключване или отключване на предавателя, като насочите предавателя към приемника (контролния блок).

6. В рамките на 1-4 секунди завъртете ключа за запалване в положение OFF.

7. В рамките на 1-4 секунди завъртете ключа за запалване в положение ON (II).

8. В рамките на 1-4 секунди натиснете бутона за заключване или отключване на предавателя, като насочите предавателя към приемника (контролния блок).

9. В рамките на 1-4 секунди завъртете ключа за запалване в положение OFF.

10. В рамките на 1-4 секунди завъртете ключа за запалване в положение ON (II).

11. В рамките на 1-4 секунди натиснете бутона за заключване или отключване на предавателя, като насочите предавателя към приемника (блока за управление).

12. Уверете се, че се чува звукът от задвижките на ключалката на вратата. В рамките на 1-4 секунди натиснете отново бутона за заключване или отключване на предавателя.

13. В рамките на 15 секунди насочете към приемника предавателя (максимум три), чиито кодове искате да въведете в паметта и натиснете бутоните за заключване или отключване.

След като въведете кода за всеки предавател в паметта, уверете се, че се чува звукът от задвижките на ключалката на вратата.

14. Завъртете ключа за запалване в положение OFF и извадете ключа.

15. Проверете дали новите кодове работят правилно.

Тестване на ключ за запалване

1. Отстранете долния джоб от страната на водача (вижте глава "Корпус").

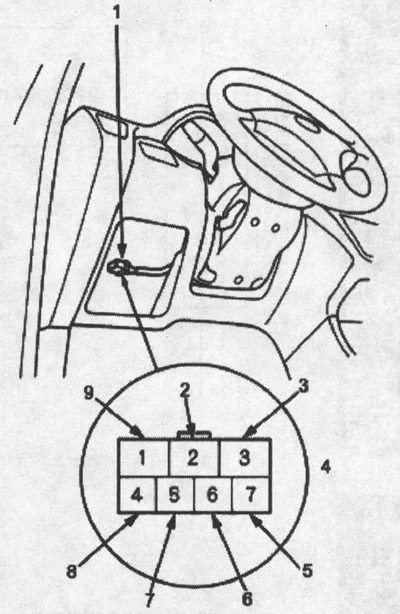

2. Изключете 7-пиновия конектор от кутията с предпазители/релета под таблото.

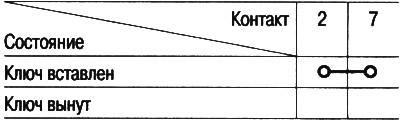

3. Проверете за непрекъснатост между щифтове № 2 и № 7 при всяко състояние според таблицата.
