Звуков сигнал — описание и проверка (Honda HR-V 1)

Съдържание: Тестване на аудио сигнал ⇊ Тестване на превключватели ⇊

Тази зона съдържа компонентите на допълнителната система за обезопасяване (SRS). Прегледайте местоположението на компонентите на SRS, предпазните мерки и процедурите, преди да извършите ремонт или поддръжка.

Забележка: Снимката показва модел с ляв волан; местоположението на модела с десен волан е подобно.

1. реле за клаксон; 2. кутия с предпазители/реле под капака; 3. звуков сигнал; 4. спираловидна тел; 5. Превключвател за клаксон

Тестване на аудио сигнал

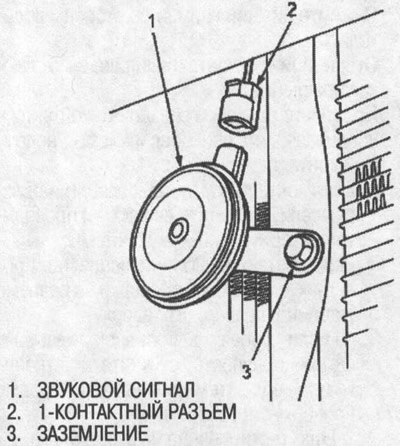

1. Изключете 1-пиновия конектор от клаксона.

2. Тествайте клаксона, като подадете захранване от батерията към клемата и заземите скобата. Трябва да прозвучи звуков сигнал.

3. Ако зумерът не звучи, сменете го.

Тестване на превключватели

1. Отстранете долния джоб от страната на водача (вижте гл. "Тяло").

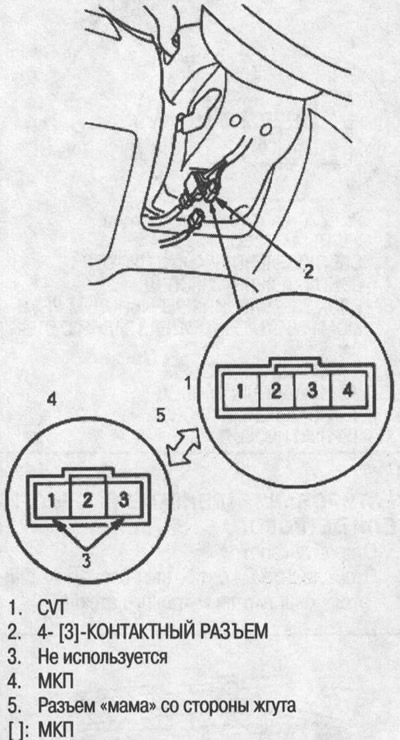

2. Изключете 4-[3]-пиновия конектор от навития проводник.

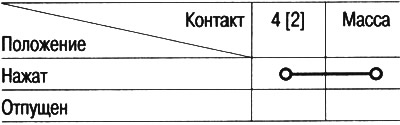

3. Проверете за непрекъснатост между щифт № 4 [2] на спиралния проводник и масата във всички позиции на превключвателя.

[]: ръчна скоростна кутия

Ако има непрекъснатост, превключвателят на клаксона е наред.
Ако няма проводимост, преминете към стъпка 4.

4. Отстранете въздушната възглавница.

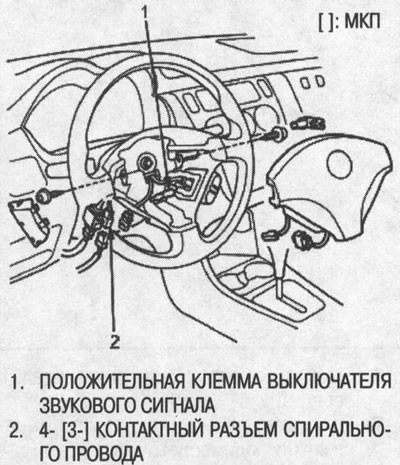

5. Проверете за непрекъснатост между клема #4 [2] на навития проводник и положителния извод на превключвателя на клаксона.

Ако има непрекъснатост, сменете превключвателя на клаксона (въздушна възглавница).
Ако няма непрекъснатост, сменете спиралния проводник и проверете за правилна работа.
