Съдържание: Тестване на превключватели ⇊ Проверка на функционалността ⇊ Електрическа схема ⇊ Ремонт на нагревател ⇊

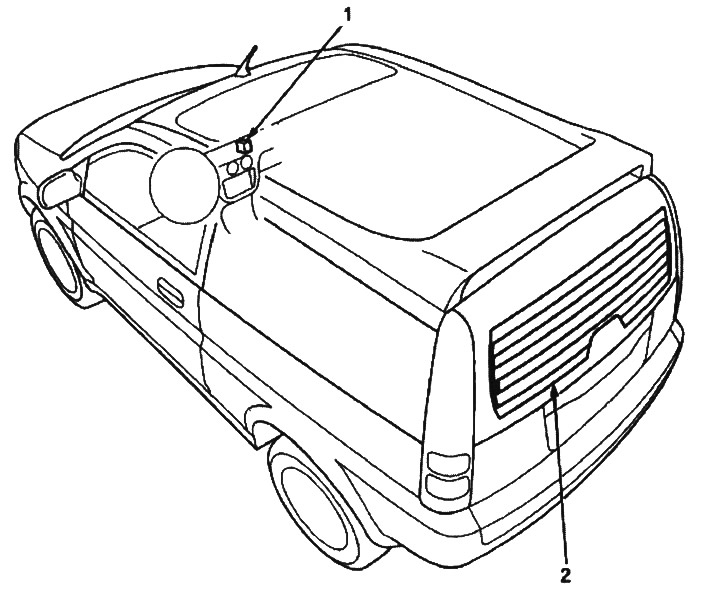

Забележка: Снимката показва модел с ляв волан; местоположението на модела с десен волан е подобно.
Тестване на превключватели
1. Отстранете централната част на арматурното табло (вижте гл. "Тяло").

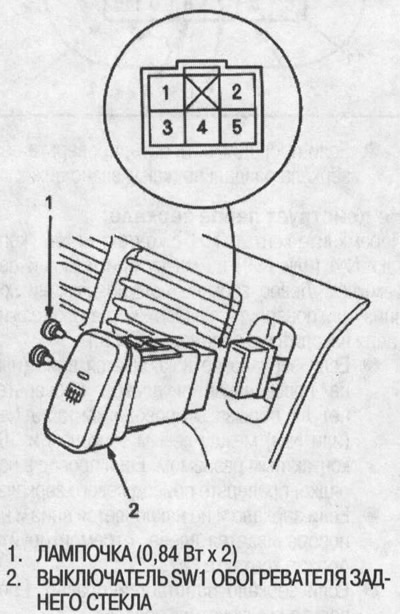

2. Изключете 5-пиновия конектор от превключвателя.
3. Натиснете превключвателя зад централната част и го извадете.

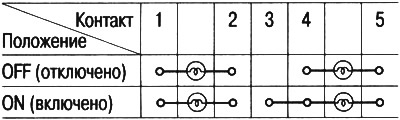

4. Проверете за непрекъснатост между контактите във всички позиции на превключвателя в съответствие с таблицата.
Проверка на функционалността
Забележка: Не драскайте и не повреждайте нагревателните проводници със сондите на тестера.
1. Проверете напрежението между положителния полюс и земята, като ключът за запалване и превключвателят на нагревателя са в позиция ON. Трябва да има напрежение на батерията.
- Ако няма напрежение, проверете:
- Превключвателят на нагревателя работи ли?.
- Има ли прекъсване на ЧЕРНО-СИНИЯ проводник?.
- Лошо заземяване (G401, G402, G501).
- Ако има напрежение, преминете към стъпка 2.

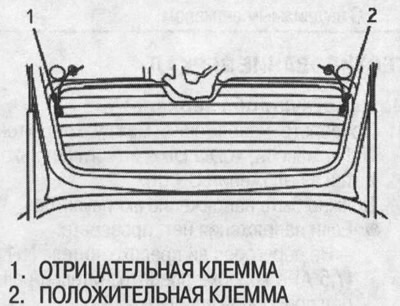

2. Проверете за непрекъснатост между отрицателната клема и земята. Ако няма непрекъснатост, проверете за прекъсване на заземяващия проводник на нагревателя.
3. Докоснете положителната сонда на волтметъра до средната точка на всеки нагревателен проводник, а отрицателната сонда до отрицателната клема. Трябва да има около 6 V, когато ключът за запалване и превключвателят на нагревателя са в положение ON.
- Ако напрежението е правилно, нагревателният проводник е добър.
- Ако напрежението не е правилно, поправете нагревателния проводник.
- Ако напрежението е повече от 6 V, има прекъсване на отрицателната половина на проводника.
- Ако напрежението е по-малко от 6 V, има прекъсване на положителната половина на проводника.

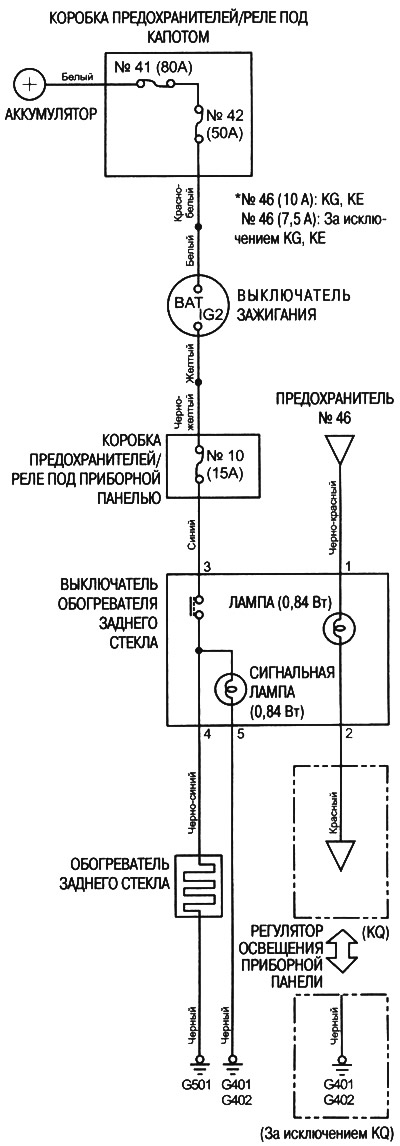

Електрическа схема
Ремонт на нагревател
Забележка: За да бъде ремонтът ефективен, дължината на скъсаното място не трябва да надвишава 2,5 cm.
1. Леко изстържете повърхността около разкъсаното място с фина стоманена мрежа, след което почистете със спирт.

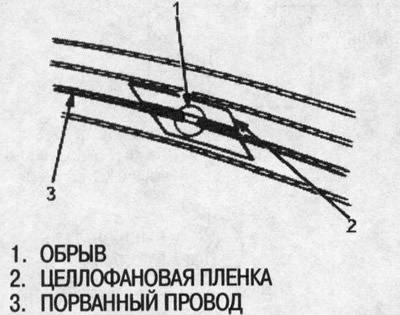

2. Внимателно поставете целофаново фолио върху горната и долната част на счупения участък на нагревателния проводник.

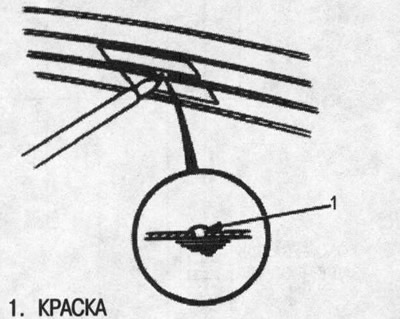

3. С помощта на малка четка нанесете дебел слой проводяща сребърна боя, докато се простира приблизително 0,3 mm от двете страни на счупването. Оставете да изсъхне за 25 минути. Разбъркайте добре боята преди нанасяне.
4. Проверете за непрекъснатост на ремонтирания проводник.
5. Нанесете втори слой боя по същия начин. Оставете да изсъхне три часа, преди да отстраните филма.
