При замене лампы убедитесь, что зажигание и все осветительные приборы выключены. Используйте только лампы с номинальной мощностью, приведенной в таблице.
Таблица. Предохранители блока в моторном отсеке.
| Предохранитель | Цепь предохранителя | Номинал | |
| 1 |  | Вентилятор кондиционера | 20 А |
| 2 |  | Габаритные огни | 15 А |
| 3 |  | Освещение салона | 7,5 А |
| 4 |  | Электродвигатель вентилятора системы охлаждения | 20 А |
| 5 |  | Аварийная сигнализация | 10 А |
| 6 |  | Электронный блок управления двигателем | 15 А |
| 7 |  | Стоп-сигналы, звуковой сигнал | 15 А |
| 8 |  | ABS | 20 А |
| 9 |  | Фонари заднего хода | 10 А |
| 10 |  | ABS | 40 А |
| 11 |  | Обогреватель заднего стекла | 30 А |
| 12 |  | Электродвигатель отопителя | 40 А |
| 13 |  | Электропривод стеклоподъемников, электропривод люка | 40 А |
| 14 |  | Электронный блок управления двигателем | 40 А |
| 15 |  | Левая фара | 20 А |
| 16 |  | Центральный замок | 20 А |
| 17 |  | Правая фара | 20 А |
| 18 |  | Электроусилитель рулевого управления | 60 А |
| 19 |  | Аккумуляторная батарея | 80 А |
| 20 |  | Замок зажигания | 40 А |
 | Запасные предохранители | - |
| Назначение лампы | Вт |
| Лампа ближнего света фар (газоразрядные) | 51-55* |
| Лампа ближнего света фар (ксеноновые) | 35 |
| Лампа дальнего, света фар | 60 |
| Лампы противотуманных фар | 35 |
| Лампы передних габаритов | 5 |
| Лампы передних указателей поворотов (оранжевые) | 21 |
| Лампы повторителей указателей поворотов (оранжевые) | 5 |
| Лампы задних указателей поворота | 21 |
| Лампы стоп-сигналов/ задних габаритов | 21/5 |
| Лампы задних габаритов | 5 |
| Лампа фонаря заднего хода | 21 |
| Лампы дополнительного стоп-сигнала | 21-5* |
| Лампы подсветки номерного знака | 5 |
| Лампы освещения салона | 8 |
| Лампы местной подсветки | 5 |
| Лампа подсветки багажника | 5-3,4* |
* - Хэчбек
1. Лампы фар
Внимание: для замены ксеноновых ламп обратитесь к вашему дилеру.
Лампа ближнего света фар
Седан

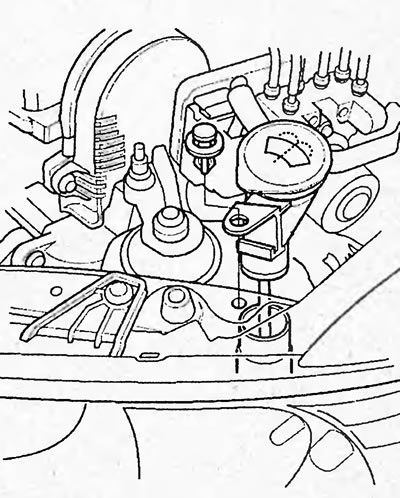

а) (Со стороны переднего пассажира). Извлеките пистон и снимите горловину бачка омывателя.

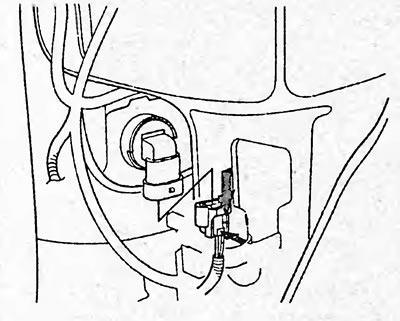

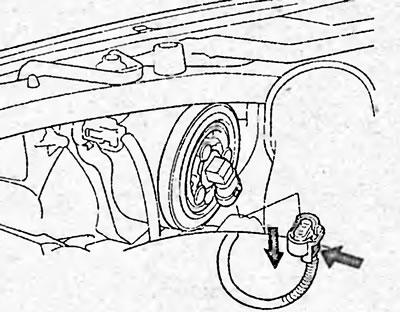

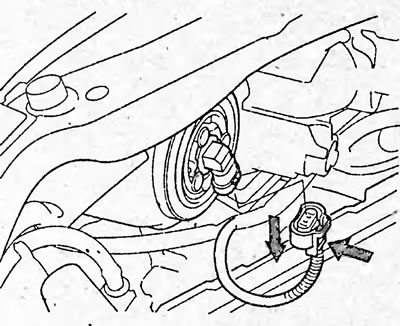

б) Отсоедините разъем.

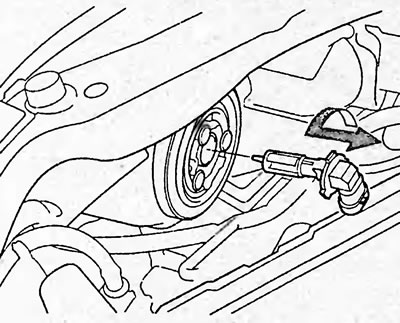

в) Поверните лампу против часовой стрелки и потяните на себя.
г) Замените лампу.
Хэчбек
а) Отсоедините разъем и снимите резиновый уплотнитель.
Пятидверные модели.
Трехдверные модели.

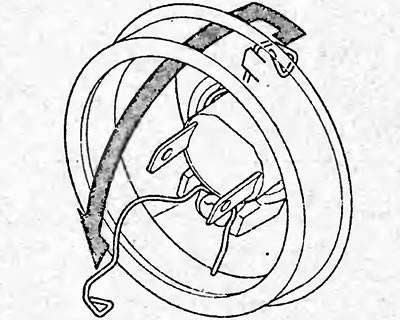

б) Отсоедините удерживающую пружину.
Таблица. Предохранители блока в салоне автомобиля.
| Предохранитель | Цепь предохранителя | Номинал | |
| 1 |  | Катушка зажигания | 15 А |
| 2 |  | Блок управления силовым агрегатом | 20 А |
| 3 |  | (Седан) Противотуманные фары (Хэчбек) Не используется | 15 А |
| 4 |  | Генератор | 10 А |
| 5 |  | Не используется | - |
| 6 | - | Электропривод стеклоподъемников, электропривод люка | 7,5 А |
| 7 |  | (Седан, хэчбек (пятидверные модели) Электропривод люка (Хэчбек (трехдверные модели)) не используется | 20 А |
| 8 |  | Магнитола | 7,5 А |
| 9 |  | Задний стеклоочиститель и омыватель | 10А |
| 10 |  | Комбинация приборов | 7,5 А |
| 11 |  | ABS | 7,5 А |
| 12 | - | Не используется | - |
| 13 |  | SRS | 10 А |
| 14 |  | Привод боковых зеркал заднего вида | 10А |
| 15 | - | Не используется | - |
| 16 | - | Не используется | - |
| 17 |  | Топливный насос | 15 А |
| 18 |  | Прикуриватель | 15 А |
| 19 |  | Указатели поворота | 7,5 А |
| 20 |  | Стеклоочиститель и омыватель лобового стекла | 20 А 30 А* |
| 21 | - | Не используется | - |
| 22 |  | Электропривод переднего левого стеклоподъемника | 20 А |
| 23 |  | Электропривод переднего правого стеклоподъемника | 20 А |
| 24 |  | Электропривод заднего левого стеклоподъемника | 20 А |
| 25 |  | Электропривод заднего правого стеклоподъемника | 20 А |
* - хэчбек (трехдверные модели).
в) Выньте лампу из патрона и замените.

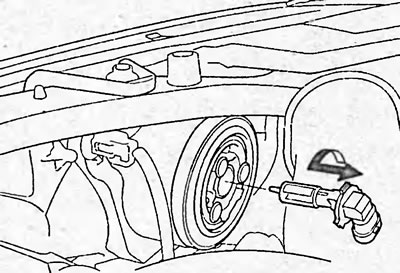

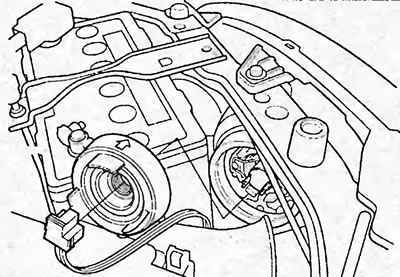

Лампа дальнего света фар

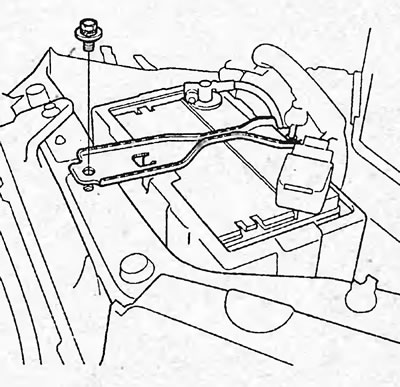

а) (Со стороны водителя) Отверните болт фиксатора аккумуляторной батареи и сдвиньте ее.
б) Отсоедините разъем.

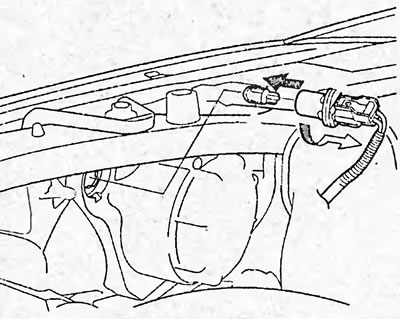

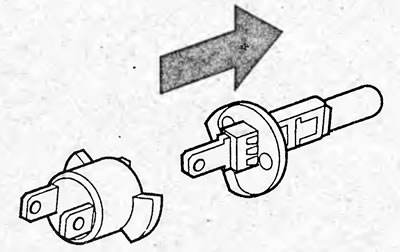

в) Поверните лампу против часовой стрелки, потяните на себя и замените.
2. (Седан) Замена ламп противотуманных фар.
Если вы заменяете лампу со стороны водителя, то поверните руль до упора влево. Если вы заменяете лампу со стороны переднего пассажира, то поверните руль до упора вправо.

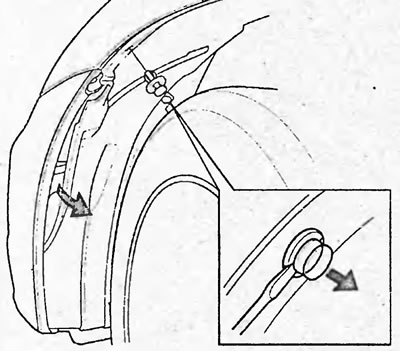

а) Используя плоскую отвертку извлеките пистон.
б) Оттяните подкрылку.
в) Отсоедините разъем.

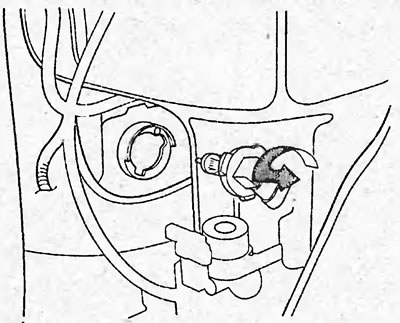

г) Поверните лампу против часовой стрелки и потяните на себя.
3. Замена ламп указателей поворота. Если вы заменяете лампу со стороны водителя, то поверните руль до упора влево. Если вы заменяете лампу со стороны переднего пассажира, то поверните руль до упора вправо.
а) Используя плоскую отвертку извлеките пистон.
б) Оттяните подкрылку.

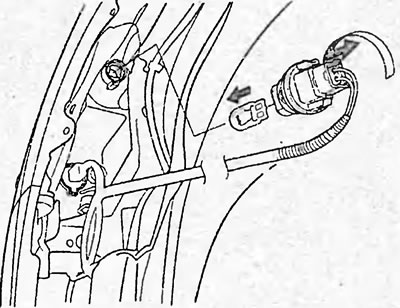

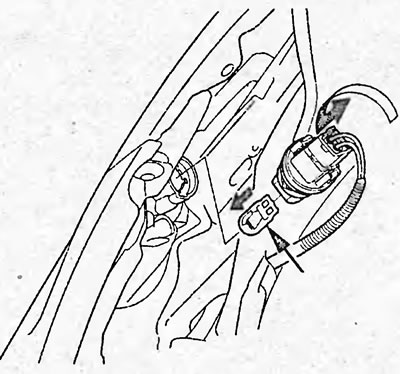

в) Поверните разъем вместе с лампой влево и потяните на себя.
г) Извлеките лампу из разъема и замените.
4. Замена ламп передних габаритов.
Седан

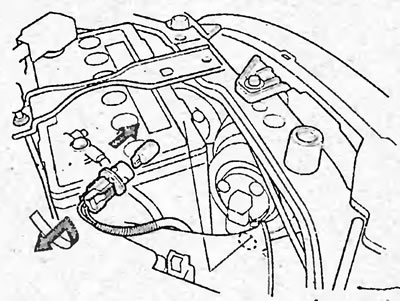

а) (Со стороны водителя) Отверните болт фиксатора аккумуляторной батареи и сдвиньте ее.
б) Поверните разъем вместе с лампой влево и потяните на себя.
в) Извлеките лампу из разъема и замените.
Хэчбек
С газоразрядными лампами ближнего света фар
а) Поверните разъем вместе с лампой влево и потяните на себя.
б) Извлеките лампу из разъема и замените.
С ксеноновыми лампами ближнего света фар
Если вы заменяете лампу со стороны водителя, то поверните руль до упора влево. Если вы заменяете лампу со стороны переднего пассажира, то поверните руль до упора вправо.
а) Используя плоскую отвертку извлеките пистон.
б) Оттяните подкрылку.
в) Поверните разъем вместе с лампой влево и потяните на себя.
г) Извлеките лампу из разъема и замените.

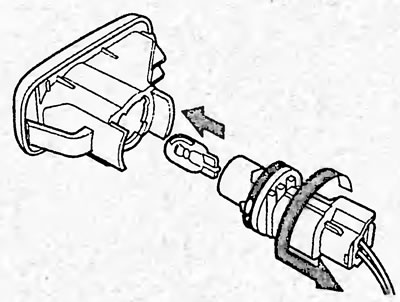

5. (Седан) Замена ламп повторителей указателей поворота.

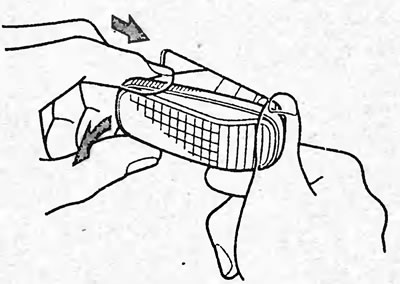

а) Снимите повторитель указателя поворота, как показано на рисунке.
б) Поверните разъем вместе с лампой влево и потяните на себя.
в) Извлеките лампу из разъема и замените.
6. Замена лампы дополнительного стоп-сигнала.
Седан
а) Откройте крышку багажника.
б) Поверните разъем вместе с лампой влево и потяните на себя.
в) Извлеките лампу из разъема и замените.
Хэчбек (пятидверные модели)
а) Откройте дверь багажника.

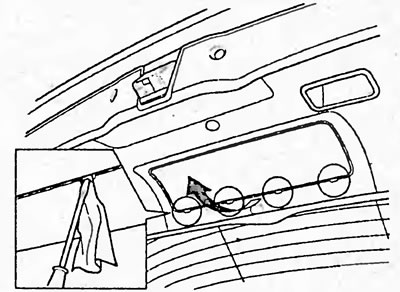

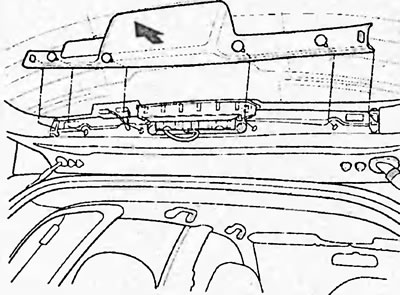

б) Снимите кожух дополнительного стоп-сигнала.
в) Снимите отражатель и замените лампу.

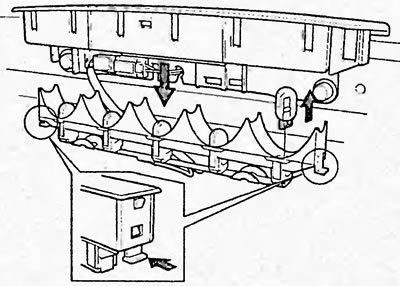

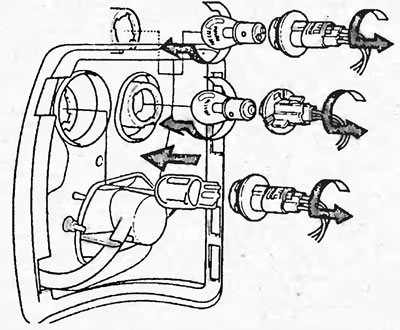

7. Замена ламп заднего комбинированного фонаря.
Седан
а) Откройте крышку багажника.

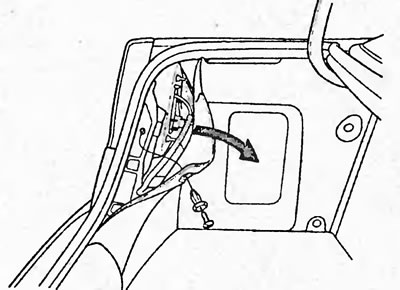

б) Выверните 1 винт и снимите отделку багажника.

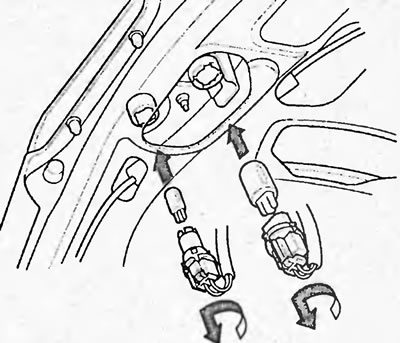

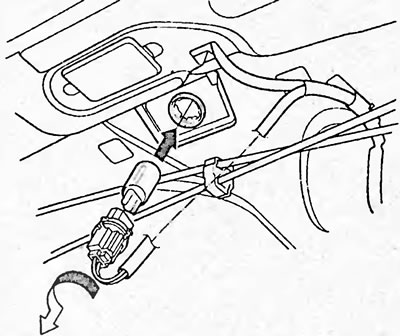

в) Поверните разъем вместе с лампой влево и потяните на себя.
г) Извлеките лампу из разъема и замените.
Хэчбек
а) Откройте дверь багажника.

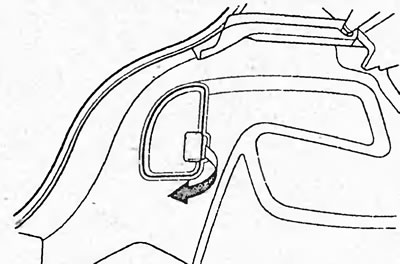

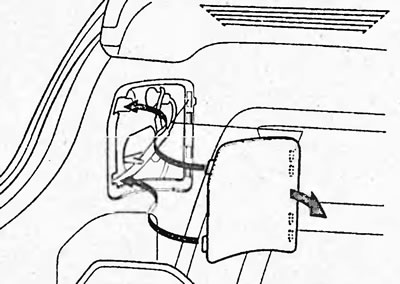

б) Снимите крышку.
Пятидверные модели.
Трехдверные модели.

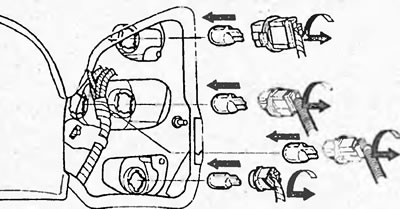

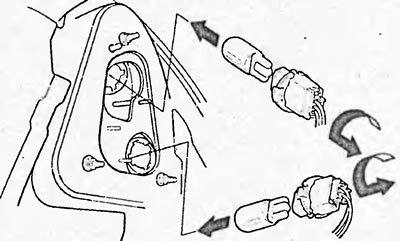

в) Поверните разъем вместе с лампой влево и потяните на себя.
г) Извлеките лампу из разъема и замените.
Пятидверные модели.
Трехдверные модели.
8. (Седан) Замена ламп в крышке багажника.
а) Откройте крышку багажника.
б) Поверните разъем вместе с лампой влево и потяните на себя.
в) Извлеките лампу из разъема и замените.
9. Замена ламп подсветки номерного знака.
Седан
а) Откройте крышку багажника.

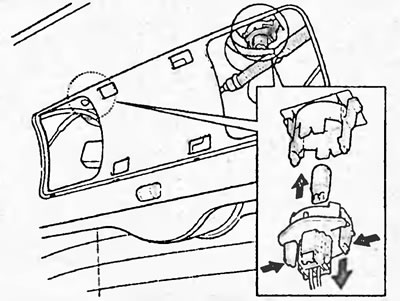

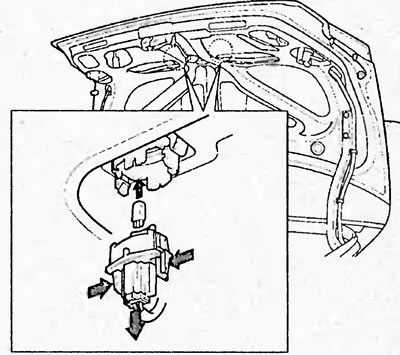

б) Нажмите на фиксаторы и выньте разъем вместе с лампой.
в) Извлеките лампу из разъема и замените.
Хэчбек (пятидверные модели)
а) Откройте дверь багажника.
б) Снимите крышку.
в) Нажмите на фиксаторы и выньте разъем вместе с лампой.
г) Извлеките лампу из разъема и замените.
Хэчбек (трехдверные модели)

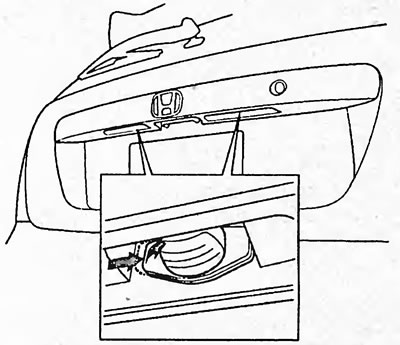

а) Переместите рассеиватель вправо и извлеките из двери багажника.
б) Отсоедините рассеиватель от разъема, извлеките лампу и замените.

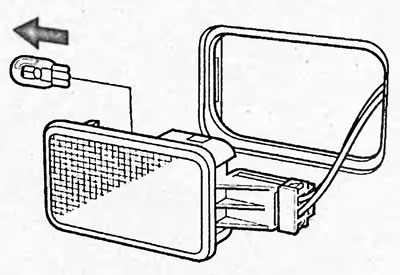

10. Замена лампы освещения багажного отделения.
Седан

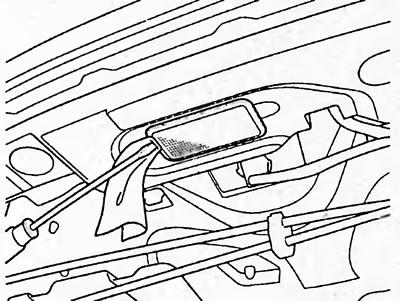

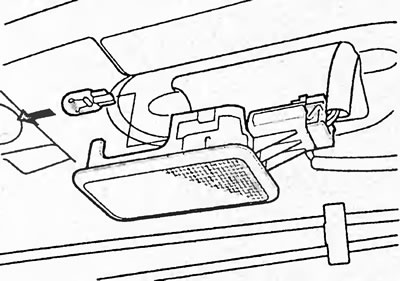

а) С помощью плоской отвертки снимите рассеиватель.
б) Извлеките и заменитё лампу.
Хэчбек
а) С помощью плоской отвертки снимите рассеиватель.
Пятидверные модели.
Трехдверные модели.
б) Извлеките и замените лампу.
Пятидверные модели.
Пятидверные модели.

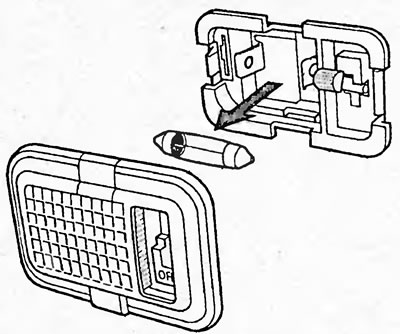

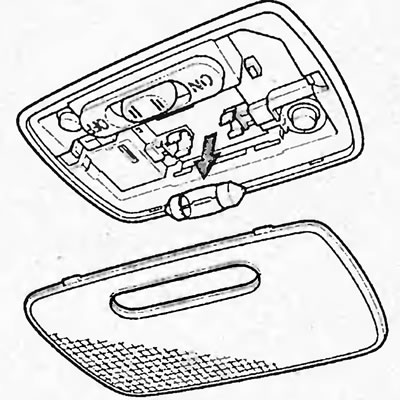

11. Замена лампы освещения салона.

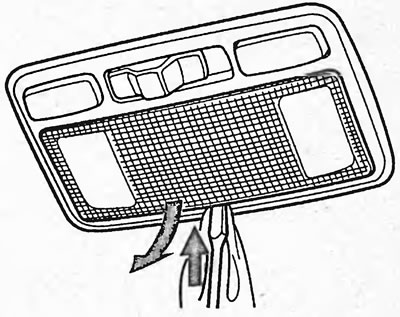

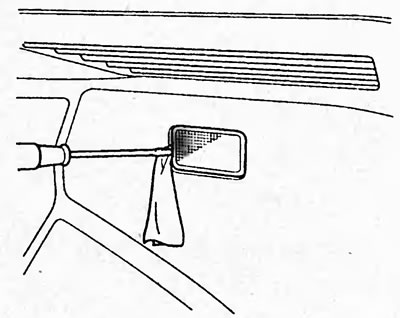

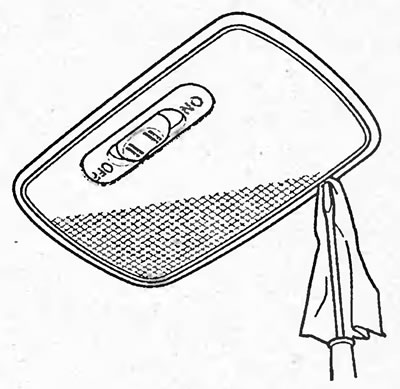

а) С помощью плоской отвертки снимите рассеиватель.
б) Замените лампу.

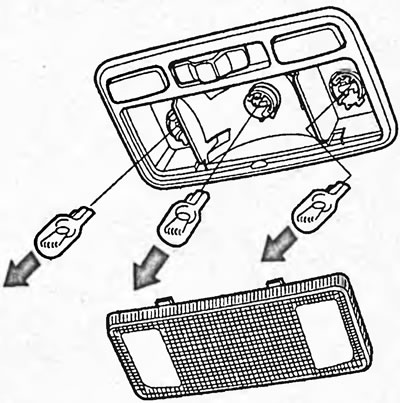

12. Замена ламп местной подсветки.

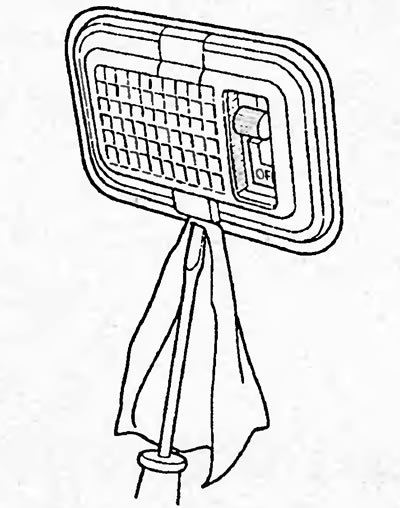

а) С помощью плоской отвертки снимите рассеиватель.
б) Замените лампу.
