Седан
1. Снимите дополнительный вещевой ящик.

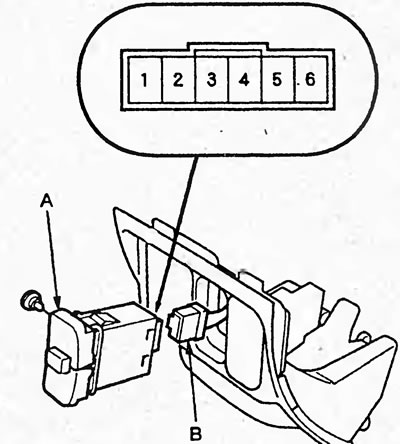

2. Сожмите защелки, извлеките переключатель управления люком (А) и отсоедините разъем (В).
Таблица. Проверка блока управления электроприводом люка.
| Вывод | Цвет провода | Условия проверки | Исправное состояние | Возможная причина/ место неисправности |
| 5 | В | Постоянно | Наличие проводимости между выводом "5" и массой | - Плохой контакт на массу (G501) - Обрыв провода |
| 1 | Y/G | Замок зажигания в положении "ON" (II) | На выводе "1" напряжение аккумуляторной батареи | -Предохранитель №6 (7,5 А) (монтажный блок в салоне) -Обрыв провода |
| 4 | Lg | Люк полностью закрыт | Наличие проводимости между выводом "4" и массой | -Плохой контакт на массу (G501) -Датчик положения люка -Обрыв провода |
| 3 | R/Y | Замок зажигания в положении "ON" (II) | На выводе "3" напряжение аккумуляторной батареи | -Предохранитель №6 (7,5 А) (монтажный блок в салоне) -Реле открывания люка -Обрыв провода |
| Установите перемычку между выводами "3" и "5" и переведите замок зажигания в положение "ON" (II) | Люк открывается | -Плохой контакт на массу (G501) -Предохранитель №6 (7,5 А) (монтажный блок в салоне) -Предохранитель №7 (20 А) (монтажный блок в салоне) -Реле открывания люка -Реле закрывания люка -Электродвигатель привода люка -Обрыв провода | ||
| 2 | G/W | Замок зажигания в положении "ON" (II) | На выводе "2" напряжение аккумуляторной батареи | -Предохранитель №6 (7,5 А) (монтажный блок в салоне) -Реле закрывания люка -Обрыв провода |
| Установите перемычку между выводами "2" и "5" и переведите замок зажигания в положение "ON" (II) | Люк закрывается | -Плохой контакт на массу (G501) -Предохранитель №6 (7,5 А) (монтажный блок в салоне) -Предохранитель №7 (20 А) (монтажный блок в салоне) -Реле открывания люка -Реле закрывания люка -Электродвигатель привода люка -Обрыв провода |
3. Проверьте наличие проводимости между выводами переключателя по таблице.
| Положение переключателя | Выводы |
| CLOSE | 2-5 (лампа), 1-3 |
| TILT | 2-5 (лампа), 3-4 |
| OPEN | 2-5 (лампа), 3-6 |
Если проводимость не соответствует описанию, замените переключатель управления электроприводом люка.
Хэтчбек
1. Снимите лампу местной подсветки.

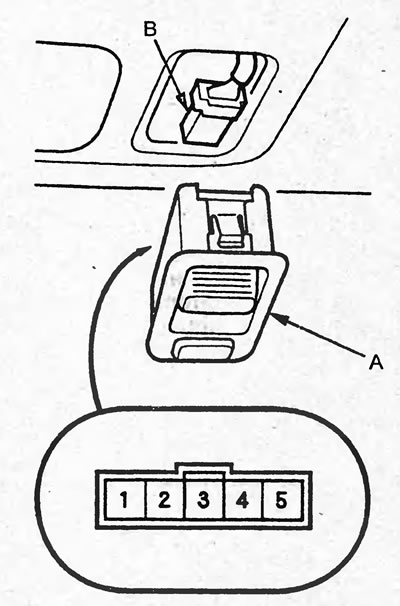

2. Сожмите защелки, извлеките переключатель управления люком (А) и отсоедините разъем (В).
3. Проверьте наличие проводимости между выводами переключателя по таблице.
| Положение переключателя | Выводы |
| CLOSE | 4-5 |
| TILT | 2-4 |
| OPEN | 1-4 |
Если проводимость не соответствует описанию, замените переключатель управления электроприводом люка.
