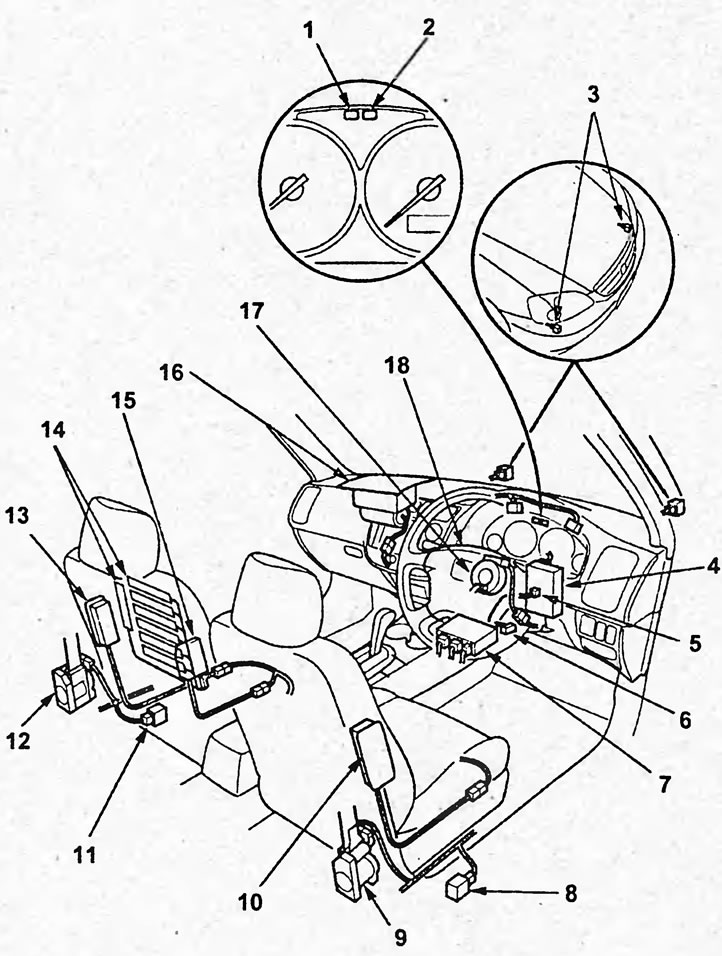

Расположение компонентов системы пассивной безопасности (седан). 1 - индикатор "SRS", 2 - индикатор боковых подушек безопасности, 3 - передние датчики SRS, 4 - монтажный блок в салоне, 5 - разъем для стирания кодов, 6 - диагностический разъем, 7 - электронный блок управления SRS, 8 - датчик боковой подушки безопасности водителя, 9 - пред натяжитель правого ремня безопасности, 10 - боковая подушка безопасности водителя, 11 - датчик боковой подушки безопасности переднего пассажира, 12 - пред натяжитель левого ремня безопасности, 13 - боковая подушка безопасности переднего пассажира, 14 - датчик системы определения положения переднего пассажира, 15 - блок системы определения положения переднего пассажира, 16 - подушка безопасности переднего пассажира, 17 - спиральный провод, 18 - подушка безопасности водителя.

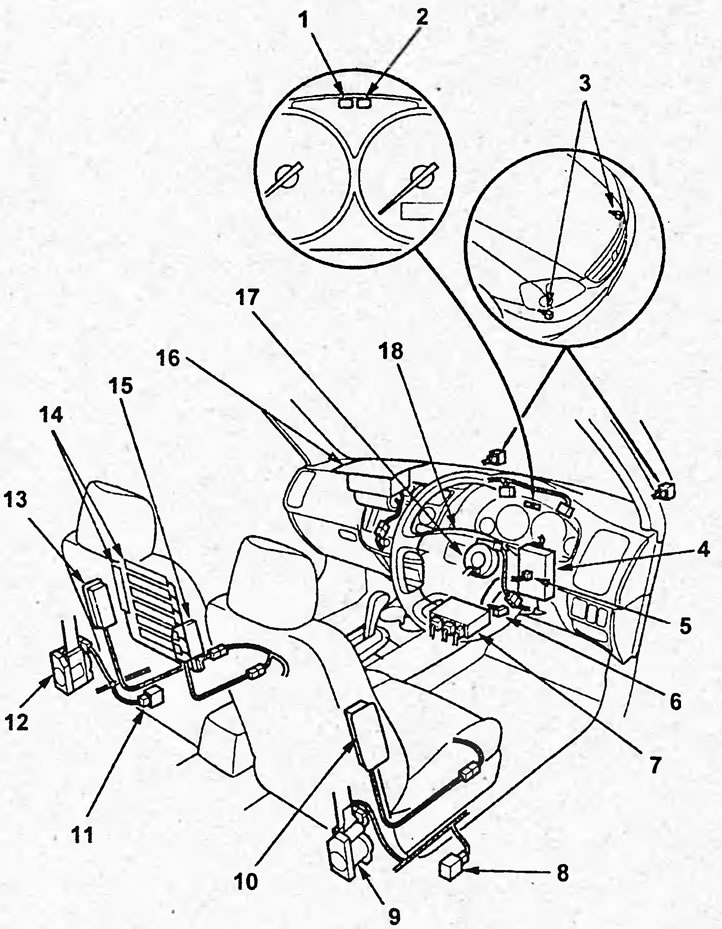

Расположение компонентов системы пассивной безопасности (хэтчбек). 1 - индикатор боковых подушек безопасности, 2 - индикатор "SRS", 3 - передние датчики SRS, 4 - монтажный блок в салоне, 5 - разъем для стирания кодов, 6 - диагностический разъем, 7 - электронный блок управления SRS, 8 - датчик боковой подушки безопасности водителя, 9 - боковая подушка безопасности водителя, 10 - преднатяжитель правого ремня безопасности, 11 - датчик боковой подушки безопасности переднего пассажира, 12 - преднатяжитель левого ремня безопасности, 13 - боковая подушка безопасности переднего пассажира, 14 - датчик системы определения положения переднего пассажира, 15 - блок системы определения положения переднего пассажира, 16 - подушка безопасности переднего пассажира, 17 - спиральный провод, 18 - подушка безопасности водителя.
