Снятие и установка
Примечание: установка производится в порядке, обратном снятию.
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите нижнюю панель со стороны водителя.
3. Снимите нижнюю крышку со стороны водителя.
4. Снимите нижнюю панель со стороны пассажира.
5. Снимите вещевой ящик.
6. (Седан) Снимите переднюю и центральную консоль.
7. (Хэтчбек) Снимите чехол рычага МКПП или отделку селектора АКПП.
8. (Хэтчбек) Снимите центральную отделку панели приборов.
9. Снимите переднюю боковую отделку салона (см. раздел "Внутренняя отделка салона").
10. Снимите отделку передней стойки (см. раздел "Внутренняя отделка салона").
11. Снимите рулевую колонку.

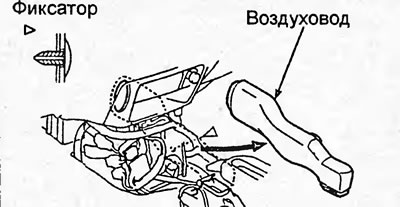

12. (Седан) Отсоедините фиксатор и снимите задний воздуховод.

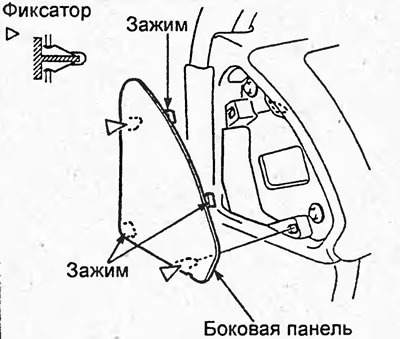

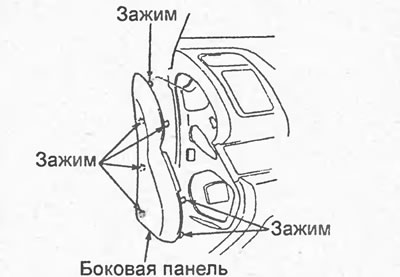

13. Осторожно потяните за боковую панель, отсоедините зажимы и снимите боковую панель.
Седан.
Хэтчбек.

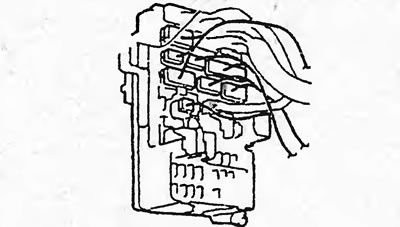

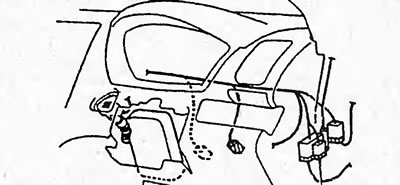

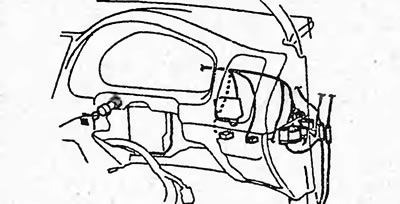

14. (Со стороны водителя) Отсоедините разъёмы, расположение которых указано на рисунке.
Седан.
Хэтчбек.

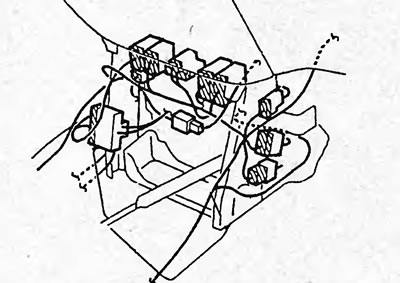

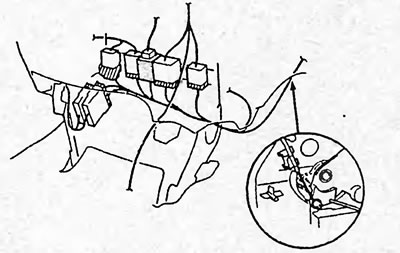

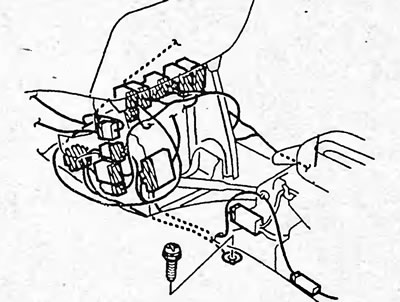

15. (В центральной части панели приборов) Отсоедините разъёмы.
Хэтчбек (со стороны водителя).
Хэтчбек (со стороны пассажира)
Седан (со стороны пассажира).
Седан (со стороны водителя).

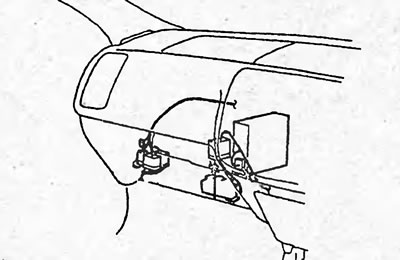

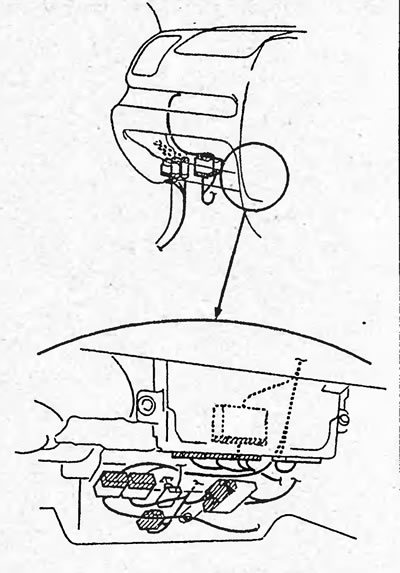

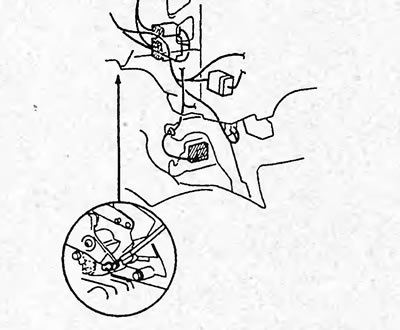

16. (Со стороны пассажира). Отсоедините разъёмы, расположение которых указано на рисунке.
Седан.
Хэтчбек.
17. Отсоедините все провода и фиксаторы.

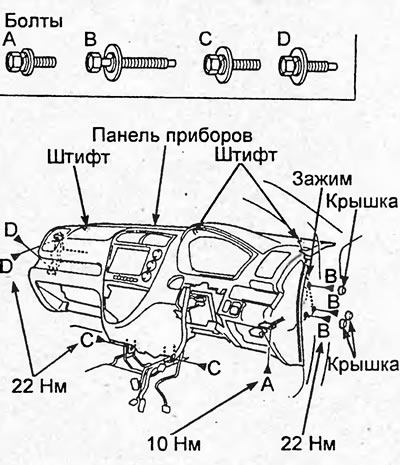

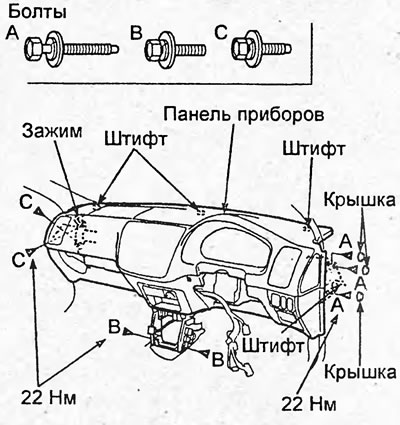

18. Снимите крышки, отверните болты, поднимите панель приборов вверх и отсоедините её от направляющих штифтов, расположенных на кузове автомобиля.
Хэтчбек.
Седан.
19. Осторожно вытащите панель приборов через открытую переднюю дверь.
